ディスプレイオーディオに市販リアモニターを付けたい人向けの提案（応用編）

• 1
• 2
• 3

ディスプレイオーディオ車で、後付けした市販のリアモニターを使いこなす方法。前後のモニターに「スマホ（iPhone）のミラーリング映像」も「地デジ映像」も、同じように映したい場合は……

•

  「ディスプレイオーディオに市販リアモニターを付けたい人向けの提案」の続き。

  ●レポーター：イルミちゃん

•

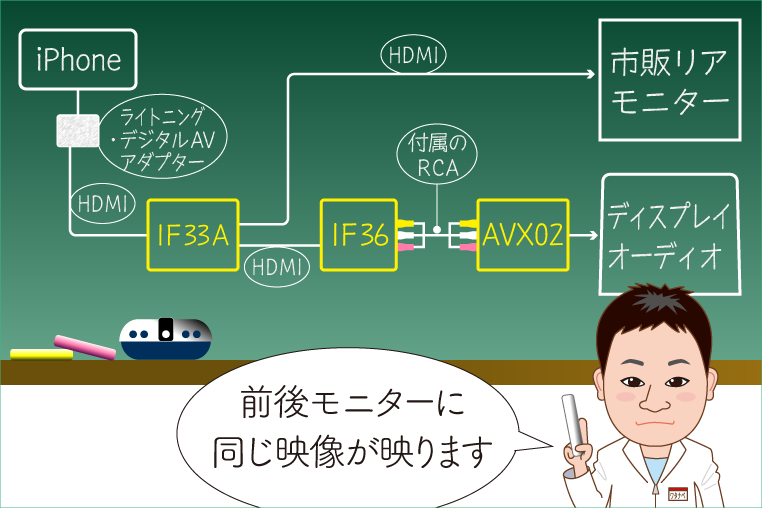

  前回はスマホのミラーリング映像を、ディスプレイオーディオ＋市販リアモニターに表示する方法を解説しました。

  ●アドバイザー：ビートソニック ワタナベ研究員

>>> 前回のおさらい


•

  しかし、これでは地デジ（TV）の映像は、リアモニターでは観られません。

•

  ワタナベ研究員は、RAV4（ディスプレイオーディオ車）を買ったら大きな市販リアモニターを付けて、どうしてもそこに地デジを映したいもよう。

•

  大きいモニターが正義と思っているような人間ですので。

•

  でも、外部デバイスの「スマホのミラーリング映像」ならともかく、地デジ映像は、ディスプレイオーディオ本体にリアモニター出力がないんだから無理ですよね？

•

  純正の地デジはリアモニターに出力できませんが、別途、市販の地デジチューナーを導入する手はありますよね。

•

  ……なんと！
  そこまでする気か！

•

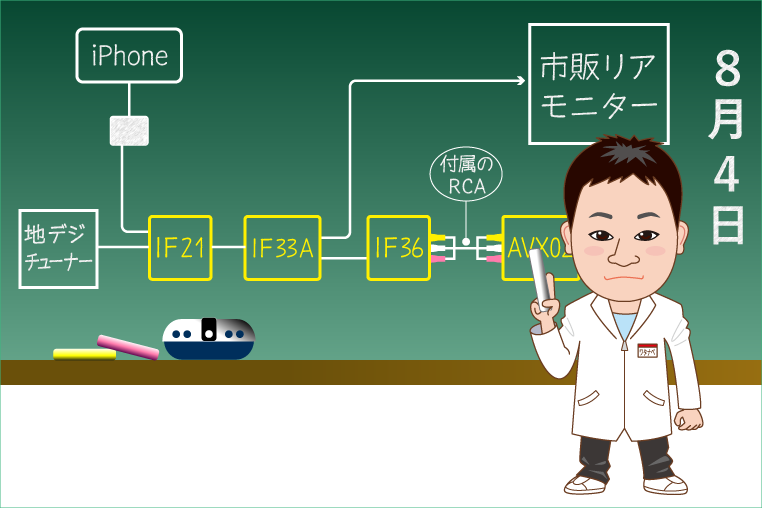

  市販の地デジチューナーを導入して、その映像を分配すれば、ディスプレイオーディオにも市販リアモニターにも流すことが可能になります。

•

  上の図でいうと、iPhone（スマホ）を地デジチューナーに置き換えるってことだ。

•

  そうですね。

•

  しかしそうなると、今度は市販リアモニターでYouTubeは観られなくなるよねぇ。

•

  ……であれば、セレクターを使えばいいのです。

HDMIセレクター



ビートソニック IF21

•

  このIF21は、複数のHDMIの信号を切り替える（ひとつを選択する）ためのセレクター（切り替え器）です。

✔ 基本的な使い方は、「HDMIセレクターの使い方と、取り付け方法」参照。

•

  このセレクターに、スマホと地デジの両方をつなげるんだ。

•

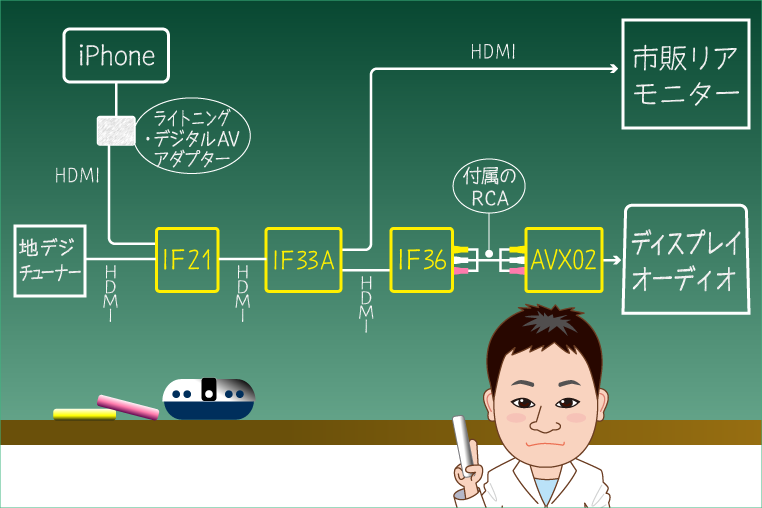

  そしてセレクターのあとに、今度はHDMI分配器をかませて、ディスプレイオーディオと市販リアモニターの双方に流します。



iPhoneミラーリングと市販の地デジチューナーの映像を、ディスプレイオーディオと市販リアモニターの両方で観られるようにする方法。

•

  この方法なら、地デジチューナーから市販リアモニターへはHDMIのデジタル信号のまま流しているので、リアモニターのTV映像はキレイに映りますよね。

•

  ……しかし、もともとディスプレイオーディオ本体に映せる「純正の地デジ」が無駄になるのでは？

•

  ですから、この方式で組むとすれば、ディスプレイオーディオのオプションサービス「フルセグTV視聴対応（税別3万円　※執筆時点）」を選択しないってことですね。

•

  そうか！ その代わりに、市販の地デジチューナーを買っているわけか。

•

  そうなんです。純正の地デジのオプションは付けないで、市販の地デジチューナーとセレクターと分配器を買う。トータルの値段は、それほど変わらないはずです。

•

  なるほど、なるほど。

•

  ただし、純正地デジと違って、ディスプレイオーディオのタッチ操作などはできません。そこはデメリットです。

•

  ふむ。

•

  その代わり、市販リアモニターに地デジ映像を映すことが可能になるんですね。

•

  世の中にはいろいろなやり方があるんだなァ。

•

  私がもし個人的にRAV4（ディスプレイオーディオ付き車）を買えることになったら、このように組もうと計画中です。

•

  ディスプレイオーディオがあるのに、純正の地デジオプションを付けないとか特殊過ぎますが……市販の「大型リアモニター大好き」なワタナベ研究員のような人には、これが解決策になるんですね。

•

  ちなみに今回使ったセレクター「IF21」は、3入力1出力タイプです。

•

  3入力ということは……

•

  スマホのミラーリング・地デジのほかに、もうひとつデバイスがつなげますね。

•

  ホホウ。
  なにをつなぎましょう？

•

  一般的にはDVD/ブルーレイ・プレーヤーなどが候補になると思いますが……

•

  ふむ。

•

  でも私の場合だったら、DVDユーザーではないので、AmazonのFire TV Stickをセレクターにつなげます。



写真は旧モデル。※現行モデルの最新情報は、AmazonのFire TV Stick 4K Max参照。

---

•

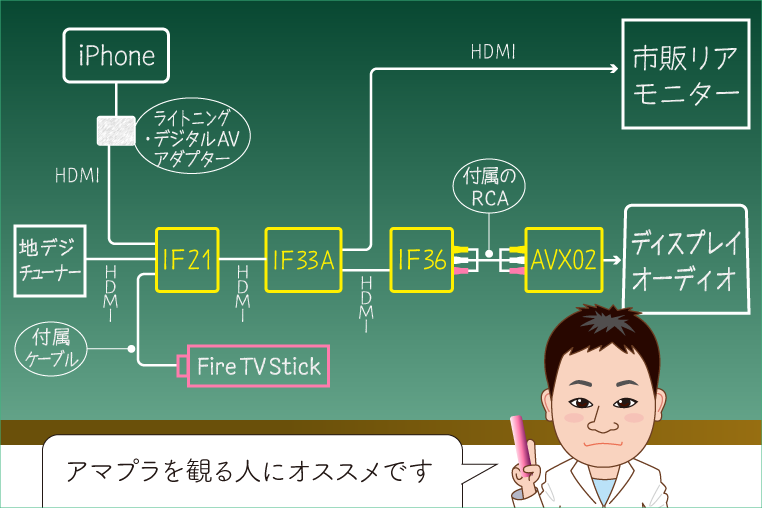

  これ（↓）で、iPhoneミラーリング・地デジ・Fire TV Stickの3ソースを、ディスプレイオーディオ＋市販リアモニターの両方で同時に再生できますよ。


•

  完璧な、車内エンターテイメント環境だ☆

•

  ……まあ、これだけのモノ（↓）を買わないといけないことにはなりますけどね。

必要なアイテム
ライトニング・デジタルAVアダプター
市販の地デジチューナー
Amazon Fire TV Stick
ビートソニック IF21（HDMIセレクター）
ビートソニック IF33A（HDMI分配器）
市販リアモニター
ビートソニック IF36（HDMI→RCAコンバーター）
ビートソニック AVX02（外部入力アダプター）
※その他、HDMIケーブル類（RCAケーブルは付属品で対応可）

•

  トータルでいくら位かかるんだコレ？

•

  そこは市販モニターのチョイスで、大きく異なってきますね。高価なものは10万円以上するし。

•

  じゅうまんえん…!?

•

  安い海外製のリアモニターを使うとしても、その他部材・ケーブル代を含めますと、トータル12～13万円くらいにはなるかと思います。

•

  ……。ワタナベ家で「RAV4を買っていいかどうか」を奥さんに聞くときには、この話は伏せておいたほうがよさそうですね。

•

  ……間違いない。
