RCAをHDMIに変換してナビに入力するときは、解像度の設定に注意…!!

RCAをHDMIに変換するコンバーターの、使用上の注意。正しく接続したのにナビに映像が映らないなら、その原因は「解像度の設定」が合っていないからかも。どういうことかというと……

•

  アナログ信号のRCAを、デジタル信号のHDMIに変換して、ナビのHDMI入力につなぐ方法もあるよ～ということは解説しましたが……

  ●レポーター：イルミちゃん

「アナログ信号のRCAを、デジタルのHDMIに変換できるRCA-HDMIコンバーター」参照。

•

  今日は、こういったRCA-HDMIコンバーターを使うときの注意点について触れておきたいと思います。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  注意点というのは…？

•

  解像度のことです。

•

  ふむふむ。

•

  これは特にナビのHDMI外部入力に多い話なんですけど、入力できる映像の解像度が決まっているナビが、けっこうあるのです。

•

  ほう。

•

  例えば「解像度が720pまでの映像信号しか受け付けられない」などと、仕様で決まっていたりします。

•

  なるほど。

•

  それに対して、解像度が1080p……いわゆるHD画質の映像信号を入れるとどうなるか。

•

  720pにダウンされて表示されるんじゃないの？

•

  それならいいんですが、この場合、ナビ側に映像が映らない、ということになってしまうんですよ。

•

  うえぇ……！ そういえばHDMIは意外と融通が利かない（※）という話を、聞いたことがあるぞ。

（※）「HDMI接続で〈映らない〉原因は解像度かも!?」参照。

•

  そうなんです。まったく同じトラブルが、RCA信号をHDMI信号に変換する時にも起こりうる。

•

  そういえば、元がアナログのRCAは、どういう解像度のHDMI信号に変換されるんでしょうね？

•

  そこは、RCA→HDMIコンバーターの仕様によって変わるんですよ。

•

  ……そういうことか。これは確かに重要な話だ。コンバーターだけ買っても、ナビに映像が映らないかもしれない。

•

  その可能性はおおいにあります。

•

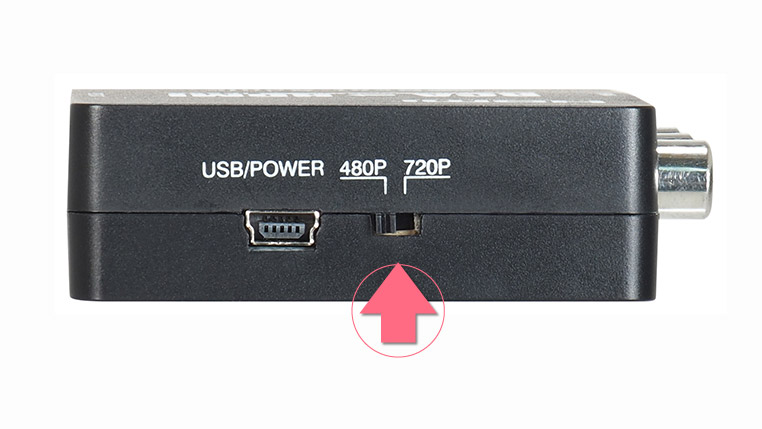

  そこで、ビートソニックのRCA-HDMIコンバーター・IF25Aには、出力解像度を設定するスイッチを付けてあります。

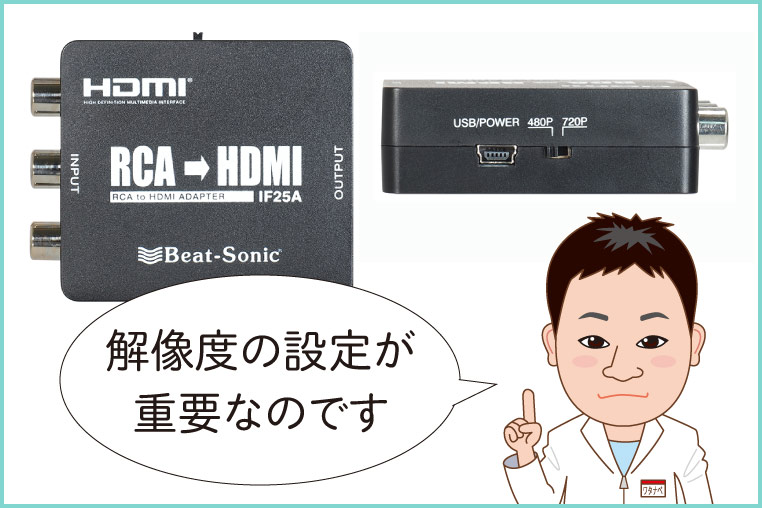

ビートソニック IF25A

---

•

  解像度は、480pと720pの2種類から選べるようになっています。

•

  このスイッチを切り替えると、出力されるHDMI信号の解像度が変わるんですね。

•

  ナビゲーション側が「720pの解像度までしか受け付けられないよ」とか「480pの解像度までしか受け付けないよ」と決まっているなら、それに合わせて出力する解像度を固定します。

•

  もし、720pの設定でモニターに何も映らなかったら、480pを試してみましょう。

•

  ちなみにナビ側が受け付けられる解像度は、必ずどこかに記載はされています。

•

  それは例えばどのへんに？

•

  HDMI入力の部分や、説明書などに書いてあるはずです。

•

  ではそれを確認して、スイッチで設定を合わせればいいんですね。

•

  ハイ。
  それで、映像の解像度によるトラブルは防げます。

•

  この話は重要なので覚えておきましょう。

•

  ちなみに市販されている一般的なコンバーターは、720pと1080pを切り替えるパターンが多いんですよ。

•

  あれ……？
  ビートソニックより解像度の設定が高い。

•

  そうなんですが、でもビートソニックはあえて480pと720pの切り替えを採用しています。

•

  480pの解像度を捨てなかったのが、こだわりなんだ。

•

  そうなんです。480pの解像度しか受けられないナビ、というのも思いのほか多いからです。

•

  今回の話は、単純に出力解像度が高いほうがいい、という話ではないもんね。

•

  そうなんです。「日本のナビのHDMI入力」に限定して考えると、一般的に言って、高解像度を受け付けられる状況にはないので。

•

  1080p出力なんていらないケースがほとんどってことか。

•

  しかも、元の信号がアナログなので、変換後の解像度だけ上げても、映像がキレイになるというわけでもないし。

•

  それもそうか。元は、アナログのDVDプレーヤーとかですもんね。

•

  それを1080pのデジタル信号に変換したからといって、純粋な1080pのデジタル映像のように、鮮明に映るという話ではありません。

•

  それで480pのほうを取ったのが、ビートソニックのRCA-HDMIコンバーターなんだ。

•

  HDMIの解像度の問題は「大は小を兼ねる」んです。仮にナビ側が、1080pの解像度が受けられる仕様であれば、720pや480pは受け付けられますので、どっちにしても、映らないというトラブルは回避できます。

•

  つまり、480p・720p・1080pのどれが来ても、IF25AならRCAから変換した映像が映せます。
