非防水のLEDテープを、防水処理する方法

• 1
• 2

LEDテープの防水処理方法を、LED加工のプロに教わる。LEDグリルライティング等、水のかかる場所で非防水のLEDテープを使うなら、知っておきたい知識。

•

  「非防水のLEDテープを、防水処理できるPVCチューブモール」の続き。

  ●レポーター：イルミちゃん

•

  今日は、実際にPVCチューブモールを使って、LEDテープを防水処理する方法について解説します。

  ●アドバイザー：イルミスタ 野本研究員



エルパラで販売されている、PVCチューブモール

•

  ちなみにここでは、水がかかりやすいLEDグリルライティングの施工を例にしています。


•

  まずはLEDテープとPVCチューブモールを、必要な長さにカットします。


•

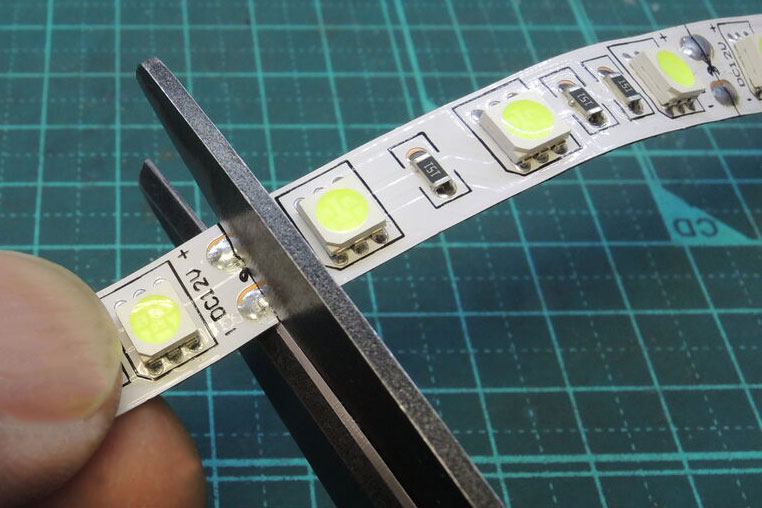

  なおLEDテープは、カットラインのあるところ（↑）で切ります。

•

  そして、コツとしてはPVCチューブモールのほうがLEDテープより少し長くなるように切り出します。


•

  特に決まりはないですが、僕の場合は、PVCチューブモールのほうを5センチほど長めに切り出します。

•

  フムフム。

•

  今回は70センチにしたかったので、PVCチューブモールを70センチ、LEDテープを65センチでカットしました。

•

  なるほど。

•

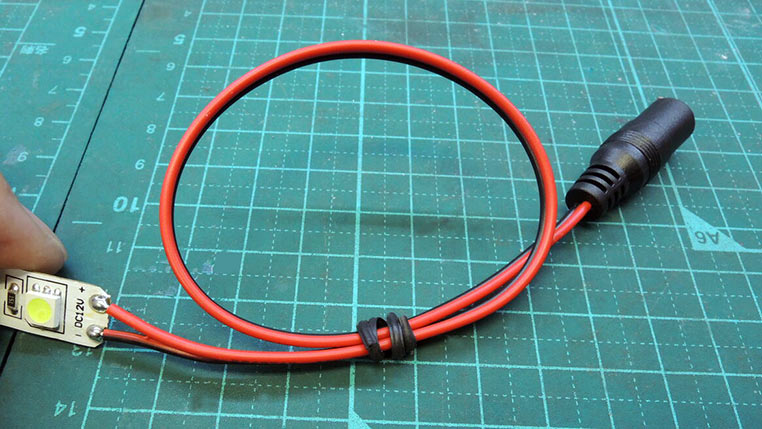

  なお、エルパラやイルミスタで販売しているLEDテープは、両端にDCジャックが付いていますが……


•

  車で使うときは、電源線に直結するので必要ありません。ハンダごてで外します。


•

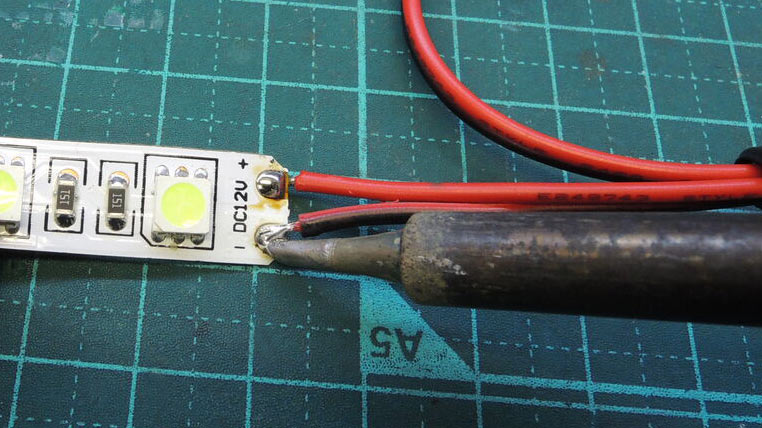

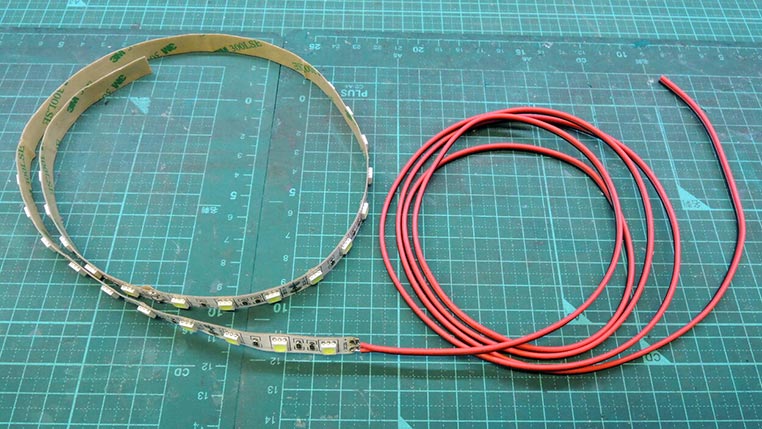

  DCジャックを外したところに、赤黒平行線をハンダ付けし直しました。



✔ 車用途で使う配線コードについては、「LEDテープライト延長用の配線はどれがいい？（AWGの意味は？）」参照。

•

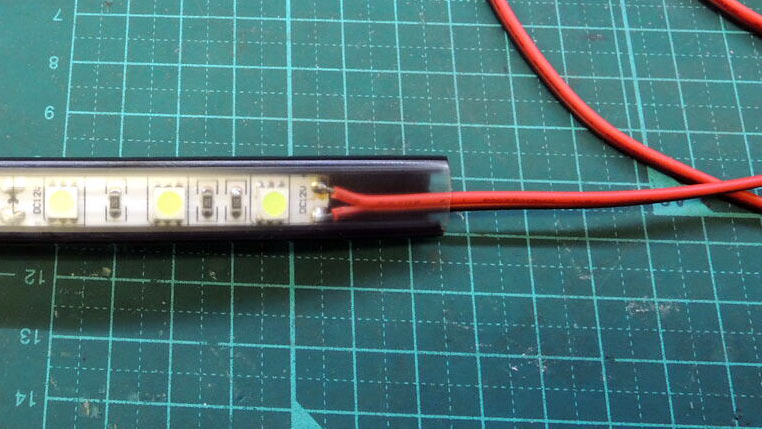

  そして、PVCチューブモールの中にLEDテープを入れます。


•

  PVCチューブモールのほうが5センチ長いから、片側で2.5センチほど、LEDテープが奥に入り込みますね。

•

  それから配線にエンドキャップを通して、近くまで持ってきます。


•

  しかし、このままフタをしても防水にはなりません。

•

  PVCチューブモール両端の防水処理には、シリコンコーキング剤を使います。


•

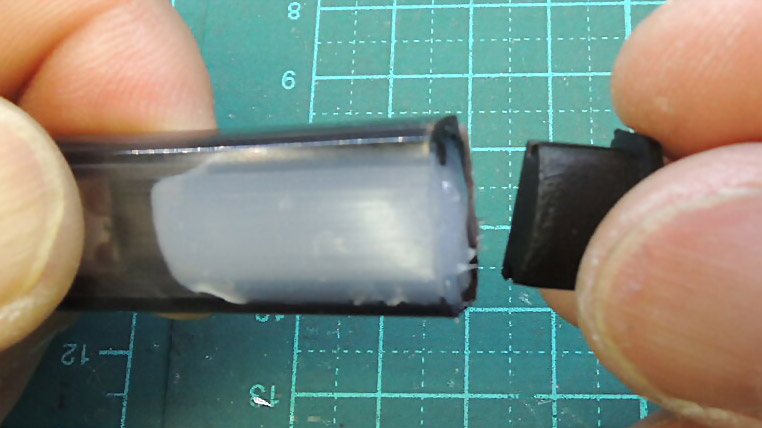

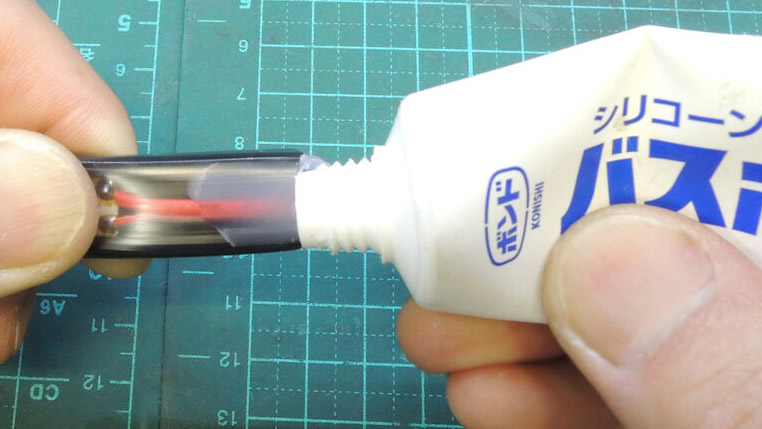

  エンドキャップをかぶせる前に、さきほどの2.5センチ分の空間に、シリコンコーキング剤を入れ込みます。

•

  PVCチューブモールを長めに切り出したのは、コーキング剤のための空間を空けていたんだ。

•

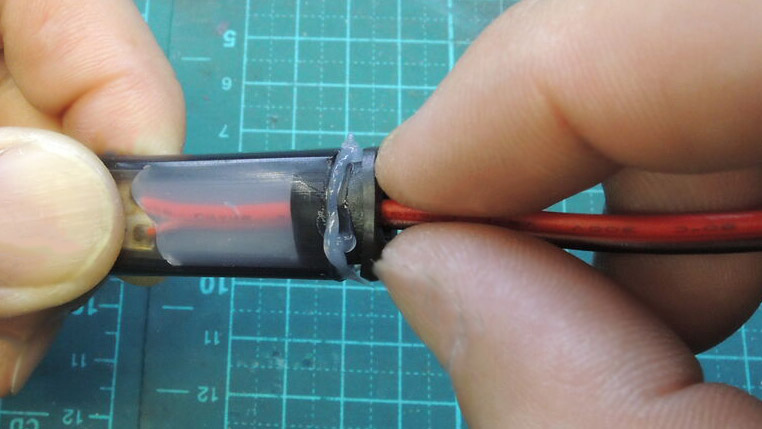

  そしてコーキングが固まる前に、エンドキャップを押し込みます。


•

  ハミ出たコーキング剤は、ティッシュなどで拭き取りましょう。

•

  反対側にも同じようにコーキング剤を流し込んでから、エンドキャップでフタをします。


•

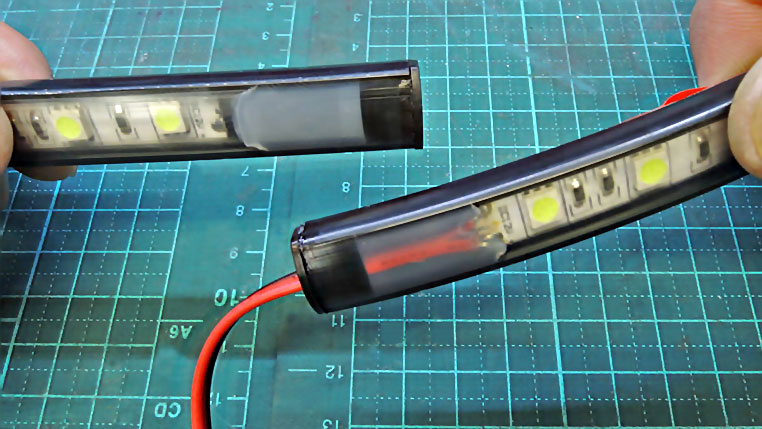

  これで、両端部の防水処理ができました。

•

  この状態で、コーキング剤が硬化するまで1日程度放置しましょう。

•

  コーキング剤なので、固まったらもう取れません。

•

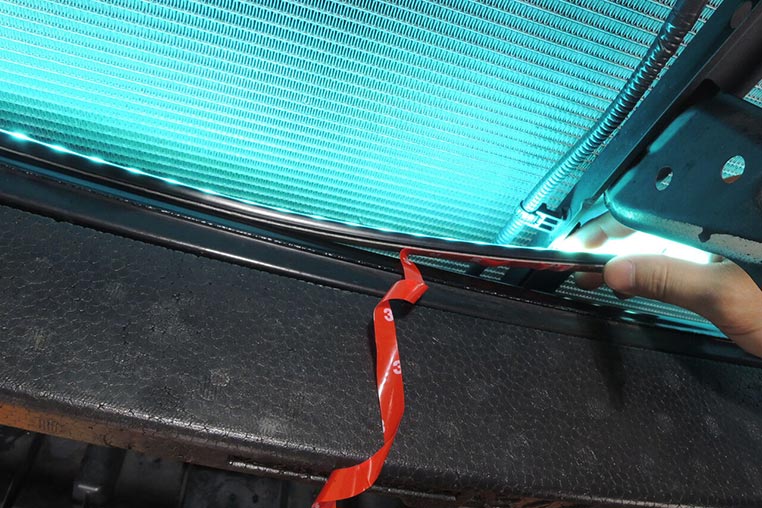

  注入したコーキング剤が完全に硬化してから、車両に取り付けます。


•

  電源はスモール線から取り、マイナス線はボディアースします。



✔ スモール線からの電源の取り方は、「スモールランプ線からの電源取り出しはスプライス端子が便利」参照。

•

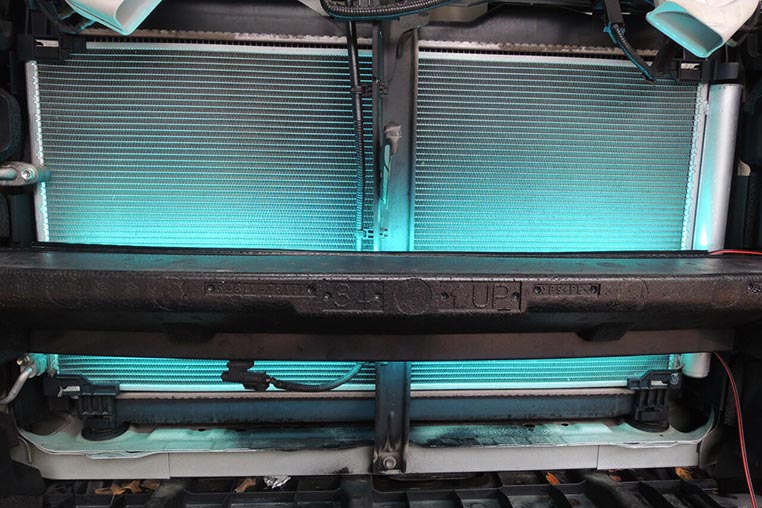

  フロントバンパーを戻せばグリルライティングの完成。

•

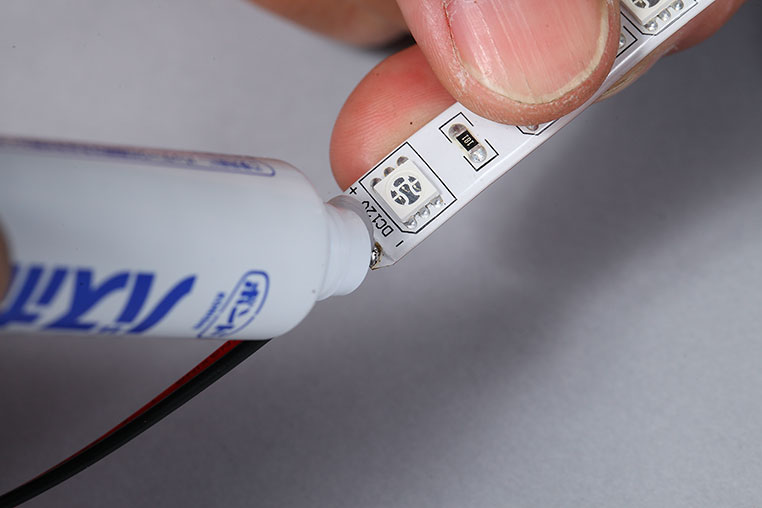

  そういえば、野本研究員は防水・防滴のLEDテープを使っている場合も、末端部だけはコーキング剤で防水処理していましたが……



✔「LEDテープをカットしたときの防水処理方法」参照。

•

  やっていることは今回も近いですね。

•

  そうですね。防水LEDテープでも、PVCチューブモールでも、端の部分に防水処理が必要なのは同じですから。

•

  非防水LEDテープでも、防水処理をすれば車の外装で使うことが可能になります。
