通好みの電装カスタム

---

シーケンシャルハザードアンサーバックキットの取り付け方法

シーケンシャルハザードのアンサーバック回数を増やせる、デンクルの〈シーケンシャルハザードアンサーバックキット〉の取り付け方法。ごくシンプルな配線作業で、シーケンシャルハザード点灯を、純正よりも長く楽しめる。

•

  「シーケンシャルハザードのアンサーバック回数を増やす技」の続きです。

  ●レポーター：イルミちゃん

•

  今日はシーケンシャルハザードアンサーバックキットの、具体的な取り付け方法を解説します。

  ●アドバイザー：DENKUL 岡本研究員

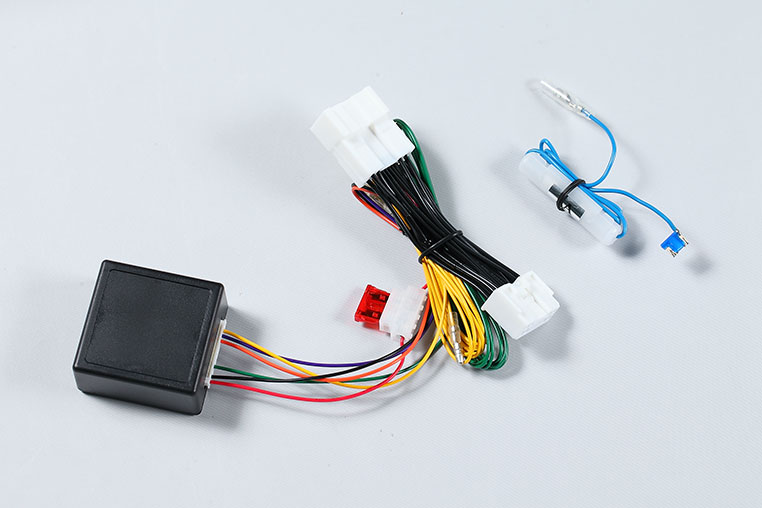

デンクルのシーケンシャルハザードアンサーバックキット 第一弾は30アルファード・ヴェルファイア用。

•

  配線作業の流れは、以下のようになります。

✔ 運転席キックパネル裏でカプラーオン割り込み

---

✔ ハザードスイッチ線を取る

---

✔ ヒューズからACC電源を取る

•

  デンクルらしいシンプルさですね。

•

  まずはキックパネルを外しましょう。

•

  モデル車は30アルファード後期です。

キックパネルのネジを取る



キックパネルを外す


•

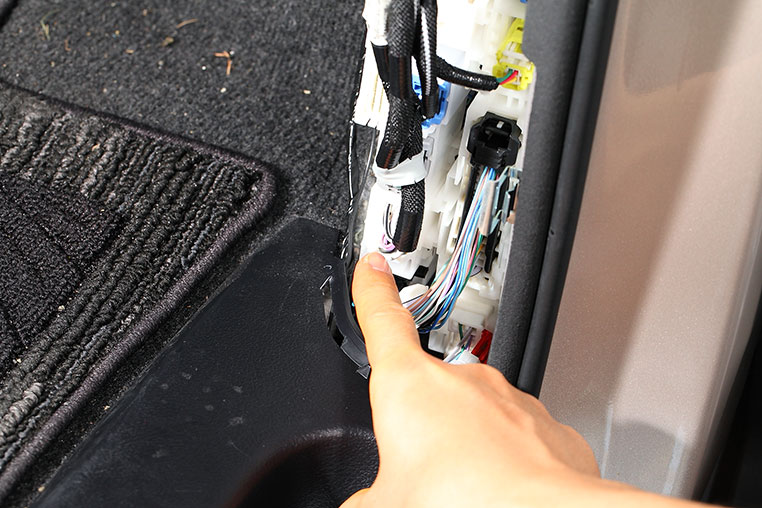

  そして、目的のカプラーというのがコレです。



✔ デンクルのキットは車種別なので、カプラーの位置情報なども説明書で車種別に解説されている。そのため作業時に迷うことはない。

•

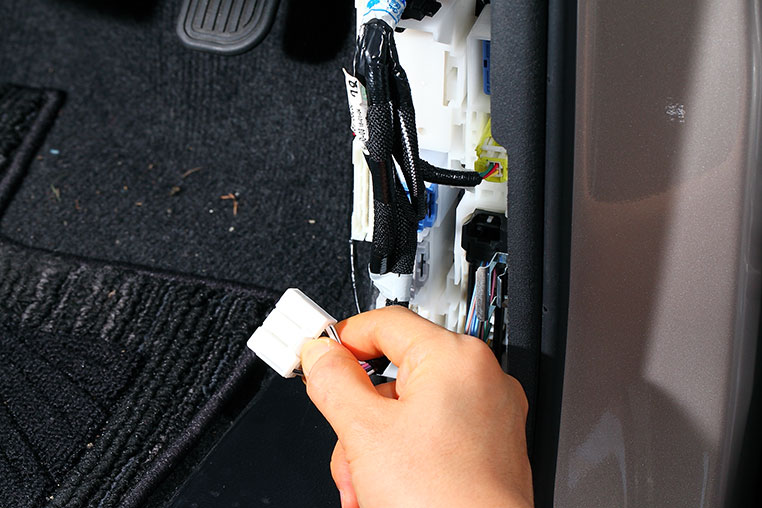

  このカプラーを抜いて……



スポ！

•

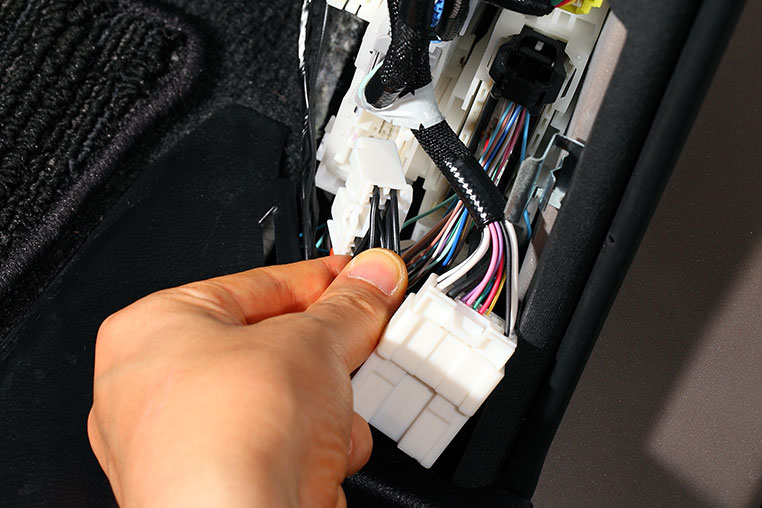

  ユニット側のカプラーを割り込ませます。



✔ カプラー形状はオス・メスに分かれているため、つなぎ間違いの心配はない。

•

  ユニットのカプラーの反対側を、純正カプラーが刺さっていたところにつなぎ直します。


•

  これで割り込み完了♪

•

  この作業によって、ロック信号、アンロック信号、常時電源、アースの4本を取り終えたことになります。

•

  なんと！ カプラーオン1発でそんなにいろいろ取れてしまうとはラクでいいですね。

•

  そうなんですよ。テスターでロック線を調べたりとか、そういう作業をショートカットできます。

•

  カプラーオン恐るべし。

•

  ただし、ここからは少し手間がかかりますね。

•

  次はハザードスイッチ線を取る、ということでしたが。

•

  ハザードスイッチ線は、ハザードスイッチ裏につながっています。30アルファードの場合は、ナビパネルを外す必要があります。



✔ ナビパネルの外し方は、「ナビパネル（オーディオパネル）の傷付けない外し方╱30アルファード編」参照。

•

  ナビパネルが外れたら、ハザードスイッチ裏につながるカプラーを探します。

•

  ところが、30アルファードの場合は、ここだけでも4本の配線が通っていますよ。

•

  30アルファードの場合は、この黄色の線がハザードスイッチ線です。



✔ 配線の位置や色は、デンクルの説明書で車種別に解説。調べる作業は必要ない。

•

  ハザードスイッチ線が分かったら、付属のエレクトロタップでユニットの「緑」をつなぎます。

あとはACC電源を取るだけです



---

•

  キットには、ACC電源を取るためのヒューズ電源も付属していますね。

•

  30アルファードの場合は、ヒューズボックスが助手席側の下なので、まずアンダーカバーを外します。


•

  アンダーカバーは、4つのツメで引っ掛けてあるので、指でツメロックを解除しながら引き下げます。

•

  フットライトにつながるカプラーは、抜いておきます。


•

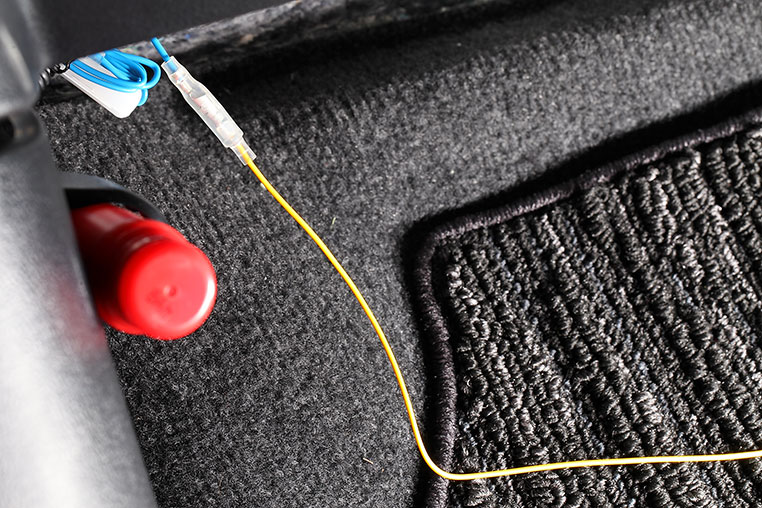

  そしてACC電源ヒューズを抜き、ヒューズ電源と差し替えて、ユニットの「黄色」につなぐだけです。



✔ 「どれがACC電源ヒューズなのか」という点も、車種別に説明書で指定されている。

•

  これで、アンサーバック時のシーケンシャル点灯回数が「2倍」に増量されます。
