バックランプバルブの交換・取り付けはDIYでできる
-
LEDバックランプバルブの取り付け方法を解説します。
●レポーター：イルミちゃん
-
テールランプを外してバルブ交換する車種と、テールランプを外さずにバルブ交換できる車種がありますね。
●アドバイザー：IPF 市川研究員
-
そのあたりは、車種によって少し事情が違います。
-
ラクな車種だと、テールランプ裏側（車内側）に樹脂カバーがある。それをパカっと開けると、すぐに純正バックランプのバルブに触れます。
-
今回のモデル車のハスラーの場合は……？
-
テールランプを外さないと、バルブ交換できないタイプですね。
-
では、難易度も上がってしまう？
-
うーん、といってもまあ、バックランプのバルブ交換はラクな部類です。ヘッドライトのバルブ交換より、簡単ですよ。
テールランプ本体を外す
-
というわけで、今回の例では、まずテールランプ本体を外します。
-

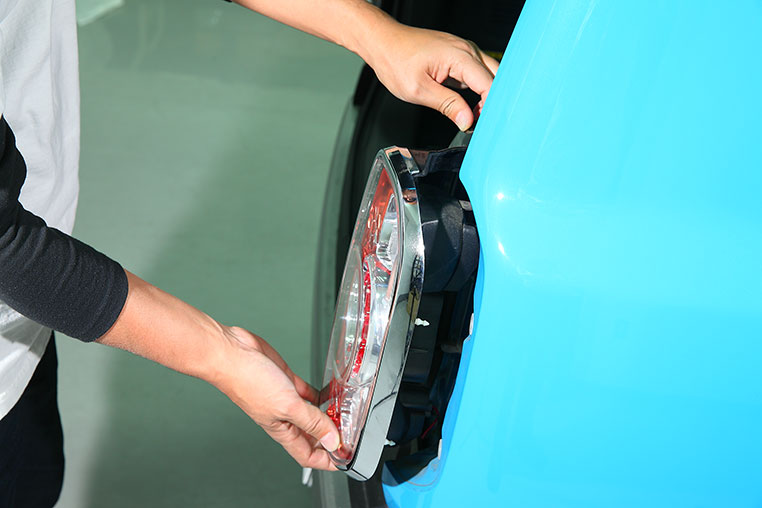

ネジが取れたらテールランプ本体を外しますが、ピンの差し込みだけでなく、ツメがかかっています。
-
まっすぐ引っ張ったら抜ける、とは限りませんね。
-
ツメのかかり方などは、車種によっていろいろ。その点は、自分の車の情報を調べてからやったほうがいいかも知れません。中には、横向きにツメが噛んでいる車種などもあります。
ネジを外す
ネジは上下にあり
純正のバックランプ電球の外し方
-

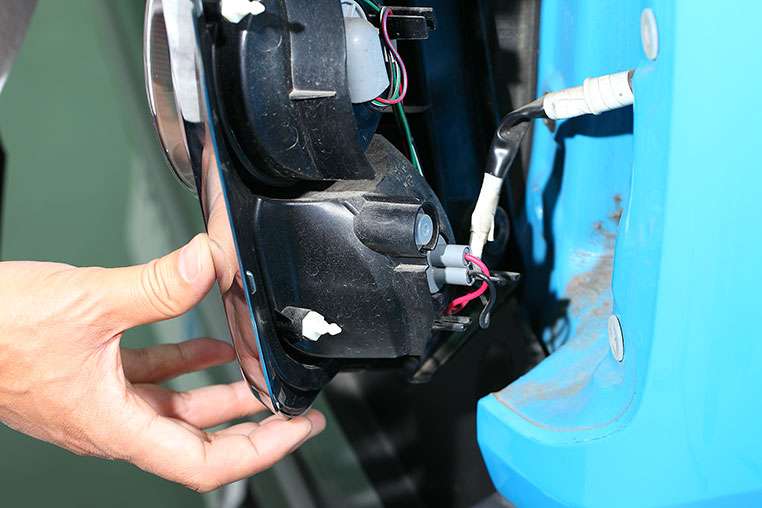

テールランプを外せば、裏側のソケットが見えます。
-
今回のハスラーは、一番下のバルブがバックランプですね〜。
-
T16タイプの電球です。バックランプでよく使われているタイプ。
-
純正の電球は、どのように外しますか？
-

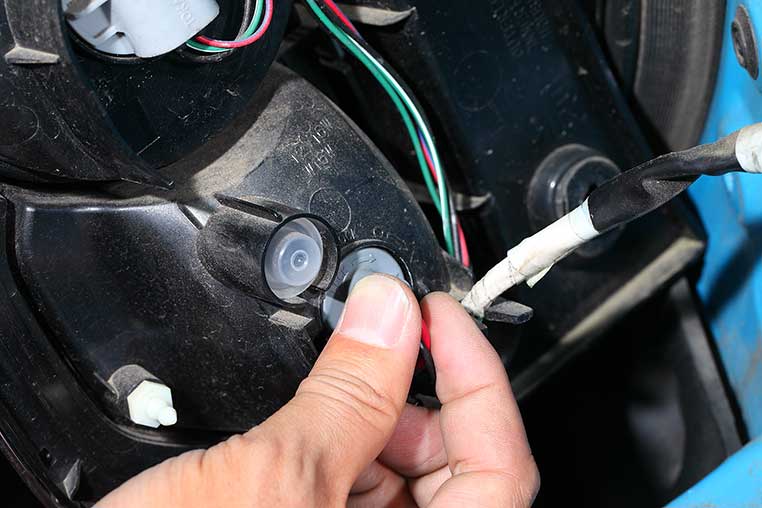

ソケット自体はスナップ式なので、左に回転させると抜けます。
-
ロックは右回し（時計回り）という表記がありますよね。つまり矢印と反対の左回し（反時計回り）で取れます。
-

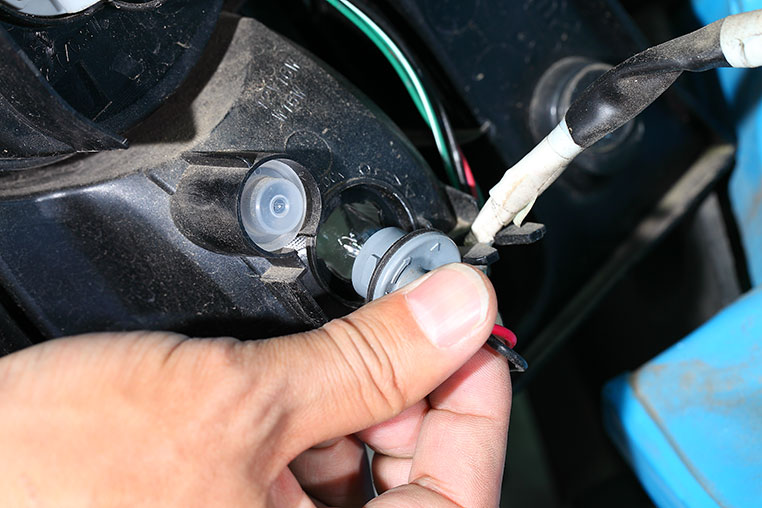

ソケットが抜けました〜。
-

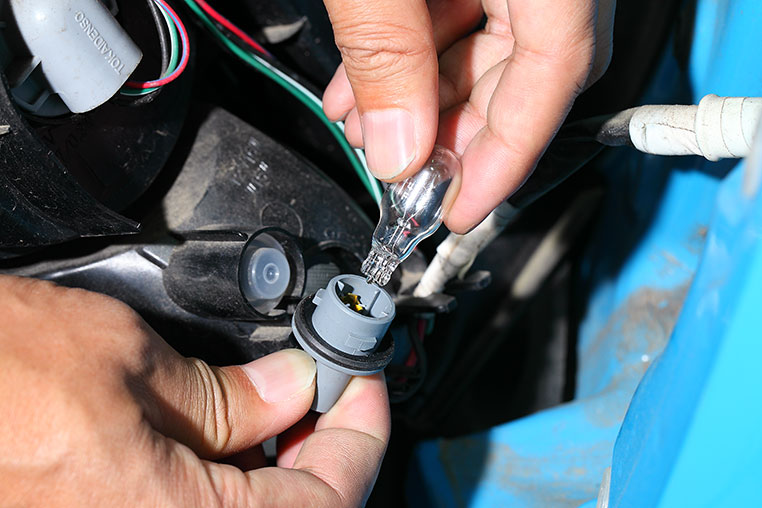

次に、ソケットにささっている電球を抜きます。T16型の電球は、真っ直ぐ引っ張れば抜けます。
-
それ以外の電球の場合は？
-
バックランプだとT16、T20、S25の3種類のどれか、というケースがほとんどです。T20の電球も引っ張るだけで抜けます。
-
S25の場合は、口金にピン（出っ張り）が付いていて、電球を引っ張るだけでは抜けません。ソケット同様に、少し回転させて抜きます。
T20（左）T16（右）はサイズと消費電力は違うが、外し方は同じ。
LEDバックランプバルブの取り付け
-

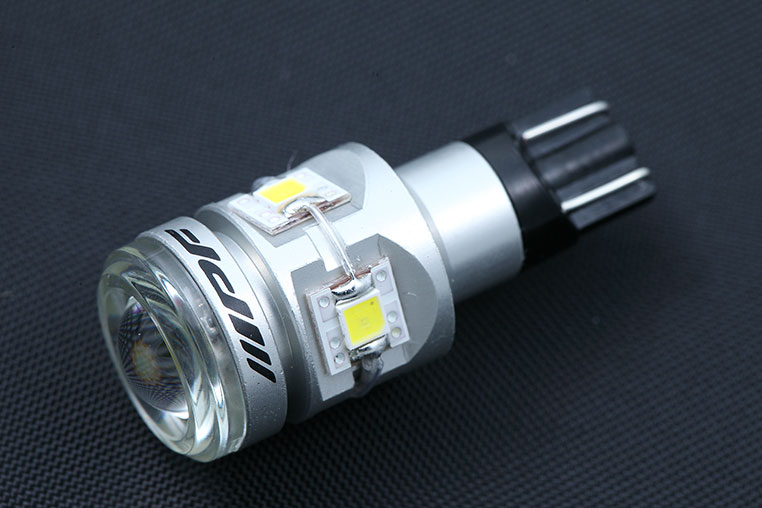

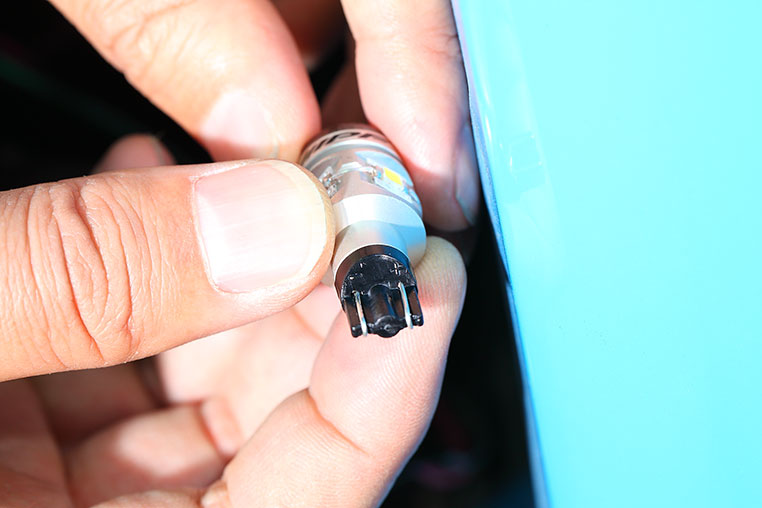

今回取り付けるLEDバックランプは、IPF製のT16タイプです。
※LEDバルブ選びについては、「バックランプをLED化する前に知っておくべきこと」参照。
-

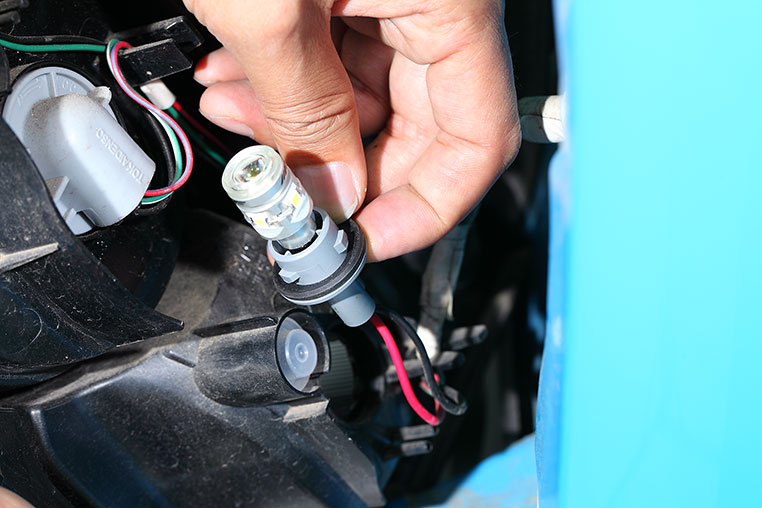

純正の電球を抜いたソケットに対して、LEDバックランプバルブをさし込み直します。
-
なお、極性フリーのLEDバルブであれば向きは関係ありませんが、極性アリのバルブの場合は、さし込む向きがあります。
-
バルブメーカーによって違うんですね。
-
そうです。IPF製の場合は、極性アリ……なので、バルブに＋と－の表記があります。
-
しかし純正電球には極性がないから、ソケット側には「＋」「－」は書いてありませんよ？
-
バルブソケットにつながる配線に注目してみましょう。
-
今回は配線が赤と黒。この場合は基本的に赤がプラス側なので、そっち側に＋マークが来るようにさし込みます。
-
線の色は、赤╱黒とは限りませんよね？
-
そうですね。黒と黒白など、そういうのもありますよね。基本的には真っ黒の配線はアースの場合がほとんどです。
-
うーん。
でももし、ピンクと水色だったらどっちがプラス？ -
そういうケースはあまり無いと思いますが、線色で判断できないようなら「とりあえず、さし込んでみて点灯確認」すれば分かります。
-
逆向きにしたら、壊れるわけじゃないんですね。
-
それは大丈夫です。この段階でバックギアに入れてみて、光らなかったら逆向きにさし直せばいいだけです。
-
テールランプを付ける前に、点灯確認するのがポイントですね。
-
そうです。もし点灯しなかったら、逆向きに付け直してみましょう。
-
オッケー。
問題なーし！ -

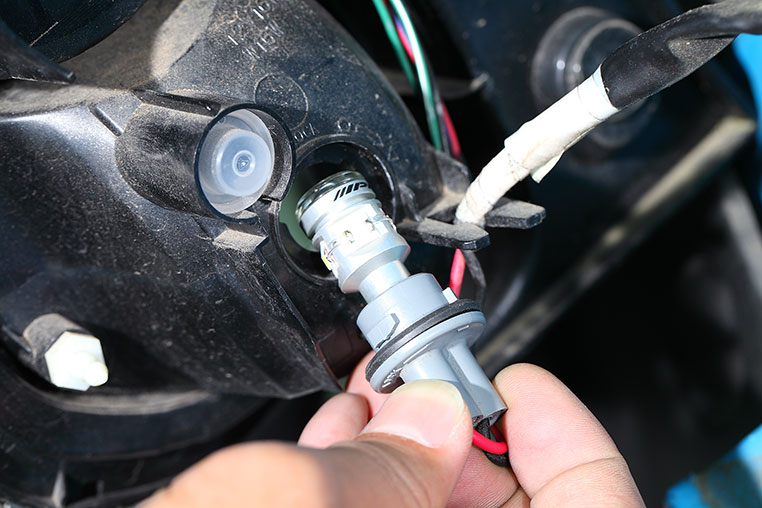

では、ソケットを車両側に固定します。
-
この場面は、ソケットのツメが合う位置はひとつしかないので、誤挿入の心配はありません。
-
付くようにしか付かないんだ。
-
奥まで入ったら、右に回転させるとロックされます。
-
あとはテールランプを入れて、ネジで固定し直すだけですよ。
-
バックランプのLED化は、ポジションバルブのLED化と大差ないレベルの作業です。
-
これならDIYでできそうですね〜♪
IPFのLEDバックランプ T16タイプ（303BL）※旧モデル
現在は、後継モデルの800ルーメン版が登場
※詳細は、各バルブタイプのAmazon販売ページを参照。
IPF LEDバックランプ T16 800ルーメン（503BL）
IPF LEDバックランプ T20 800ルーメン（501BL）
バックに入れて点灯確認してみよう
社外品のLEDヘッドライトバルブを選ぶときの重要な注意点についてはDIYラボ〈動画部〉がYouTubeでも解説しています。
DIY Laboアドバイザー：市川哲弘
LEDやHIDバルブでお馴染みのIPF企画開発部に所属し、バルブ博士と言ってもいいほど自動車の電球に詳しい。法規や車検についても明るく、アフターパーツマーケットにとって重要な話を語ってくれる。
