フットライトLEDコントロールユニット2の容量と、その突破方法

フットライトLEDコントロールユニット2は、後付けのLEDフットライトの光らせ方を高級車風に演出できる。例えばドア開閉・スモールオンオフ連動で、フットライトがじわ〜っと点灯・消灯・減光……そんな遊び心くすぐるユニットに、どのくらいLEDをつなげられるのか。容量を増やしたい場合の配線方法にも触れる。

•

  DIYで取り付けるLEDフットライトを高級車風に演出できる、エーモンの「フットライトLEDコントロールユニット2」に関する、読者の方から質問です。

  ●レポーター：イルミちゃん

■ 質問

---

eくるまライフ（エーモン通販）のフットライトLEDコントロールユニット2ですが、このユニットにも光らせるLEDの容量に決まりがあると思います。

容量をさらに増やす際にはリレーが必要になると思いますが、その場合は、エーモンの通常の「4極リレー」でいいのか、「ユニット用リレー」がいいのか、教えてください。

質問者╱ぱかぱかさん

•

  エーモンの中塚研究員に聞いてみましょう。

•

  まず、フットライトLEDコントロールユニット2の容量は、2アンペアまでです。

  ●アドバイザー：エーモン 中塚研究員

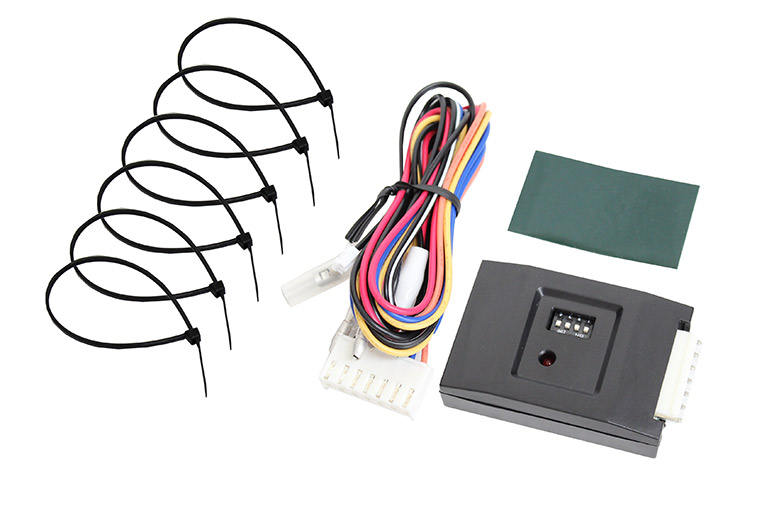

eくるまライフの「フットライトLEDコントロールユニット2」。ドア開閉・スモールオンオフに連動してフットライトがじわ〜っと点灯・消灯・減光し、高級車風のフットライトに仕上げられる。

•

  合計2アンペア分まで、LEDをつなげるってことね。

•

  ただ、このユニットはあくまでもLEDのコントロール用であることを考えると……2アンペアは相当な量です。

•

  ……ふむ。

•

  例えば、リアにもフットライトを増設したい、というような場合に3連フラットLEDを2個増やせる増設キットなどもありますが……

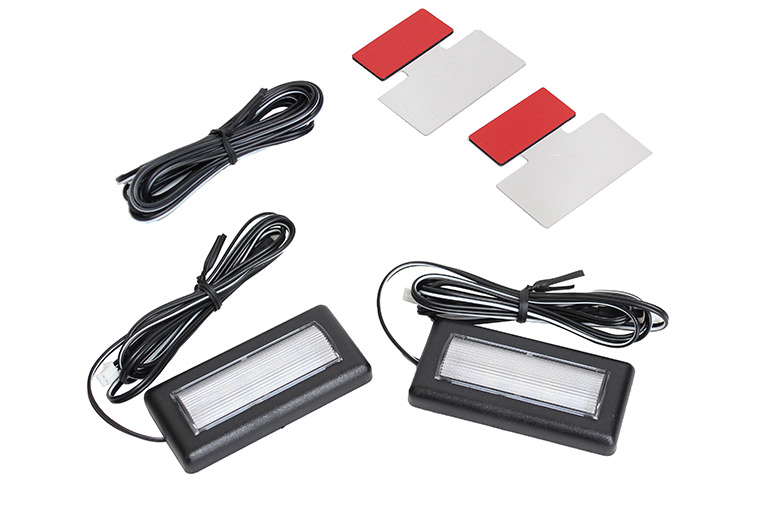

単品の3連フラットLEDと違い、延長ハーネスやLED固定金具もセットになった、増設LEDセット（3連フラットLED）

•

  この3連フラットLEDは、1個60ミリアンペア。つまり後席フットライト分で120ミリアンペアです。

•

  ということは、4席フットライトにしたとしても……


•

  これでもまだ240ミリアンペアってことか。

•

  いっぽうで、フットライトLEDコントロールユニット2の2アンペア＝2000ミリアンペアですので。

•

  えーっと、3連フラットLEDなら、33個付けられますね。

•

  エーモンLEDのシリーズ中でいうと、消費電流が大きめの60センチのテープLEDでも1本が240ミリアンペアです。

•

  ……そう考えると、2アンペア（2000ミリアンペア）の容量ってスゴイな。

•

  相当な数のLEDを車内に付けない限り、容量を超えることはほとんどないかと。

•

  ナルホド。

•

  これがスイッチの場合などだと、制御する電装品の消費電流もいろいろですので、容量制限には注意が必要になりますが……



✔「スイッチを選ぶときは〈電流容量〉に注意!!」参照。

>>>リンク先で詳しく読む。

•

  今回のように、相手がLEDに限定されるならば、実際のところ容量を超えるケースは少ないとは思われます。

•

  ……とはいえ、もし容量を超えるようなケースが出てきたとしたら、リレーの出番なのは同じことですよね？

•

  そうなんですが、ここでひとつ、ビミョウな問題が出てまいります。

•

  フットライトLEDコントロールユニット2には、減光などにパルス制御が使われていますので、普通の4極リレーを組み合わせることはできません。

•

  チャタリングが起こるパターンですね。

  ※「リレーから〈ジー音〉がする、チャタリングの原因と対応策」参照。

•

  ですから、回答は「ユニット用リレー」のほうをお使いください、ということになるんですが……

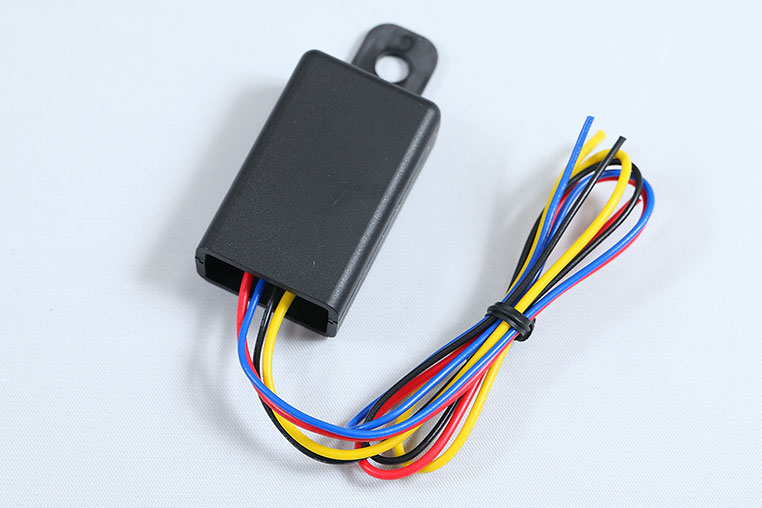

エーモンのユニット用リレー（1558）

•

  ただ、このユニット用リレー自体の容量が3アンペアまで、なんですよ。

•

  フットライトLEDコントロールユニット2は2アンペアだから、増えることは増えたけど。

•

  しかし、2アンペアから3アンペアまでしか増えないのに、わざわざリレーを使うという点が……

•

  確かにビミョウな話だ。

•

  例えば、「2アンペアでは足りない。あともう少しあれば！」という状況なら、いいんですけどね。

•

  では、そういう状況だったと仮定して、どうつなぐかを教わっておきます。

•

  つなぎ方としては、フットライトLEDコントロールユニット2の黒/白と、黒を、ユニット用リレーにつなぎます。


•

  これで、フットライトLEDコントロールユニット2の容量は、1.5倍の3アンペアまで増やせます。
