LED自作コラム

---

LEDフットライト（足元照明）╱プロの作り方は？

車内の足元を照らすLEDフットライトは、実用的なLED技として超定番。既製品も多数あるが、ここでは光モノ専門店「イルミスタ」の施工方法を取材。LEDのプロのやり方は、いろいろと考えられていて、自作する人にも大いに参考になる。

•

  LEDフットライト（足元照明）は、LED技としては超定番です。

  ●レポーター：イルミちゃん

•

  イルミスタでもLED打ち替えとフットライトは、よく依頼を受ける定番メニューです。

  ●アドバイザー：イルミスタ 野本研究員

•

  ここでは、光モノ専門店「イルミスタ」での施工方法を解説していきます。つまりはプロのやり方。

•

  まずは、材料の解説からですね。

•

  LEDはなにを使うんですか？

•

  チップLEDを使って作っています。

•

  ちょ、ちょっと待った！

•

  なにか？

•

  LED打ち替えの場合はともかく、LEDフットライトなら、12V仕様のLEDが世の中にいくらでもありますよねぇ？

•

  ありますね。
  LEDテープも、ほとんどは12V仕様ですよね。


•

  そういうのを使えば、電源を取るだけで光りますよね？ なぜ、わざわざチップLEDで作るんですか？？？

•

  理由はいくつかあります。

•

  まず、根本的な話から。市販のLEDテープは、12V仕様で設計されているものが多いんですね。

•

  つまり、車用としてそのまま使える。

•

  いや。そこにちょっと誤解がある。車の電源電圧は、不安定なものなのです。一時的には13Vとか、車によっては15V近くまで上昇することもあり得ます。

•

  フムフム。

•

  だから、12Vピッタリに合わせて設計されたLEDテープだと、モノによっては車で使うと寿命が短くなることもありますよ。

•

  ほええ。

•

  理想を言えば、12Vよりももっと高い電圧……2割増しで14.4Vあたりを想定に入れた上で、抵抗計算して作るほうが、寿命の長いLEDフットライトになりますよね。



ポイントは抵抗の選び方にある。

•

  それはつまり、流れる電流を控えめにすればいい。

•

  そうですね。14.4V程度まで一時的に電圧が上がったとしても、LEDにとって問題ない範囲の電流しか流れないようにする、ということですね。

•

  とすると、平常時の12Vでは、暗くなりませんか？

•

  だから、もともと明るいチップLEDを使った上で、最大スペックよりはひかえめな電流を流すようにするんです。

•

  な〜るほど。

•

  というわけで、イルミスタで車のLEDフットライトを作るときは、LEDと抵抗を組み合わせて、ゼロから作ります。

•

  さすが車のLED加工専門店なだけあって、イロイロ考えられています。

•

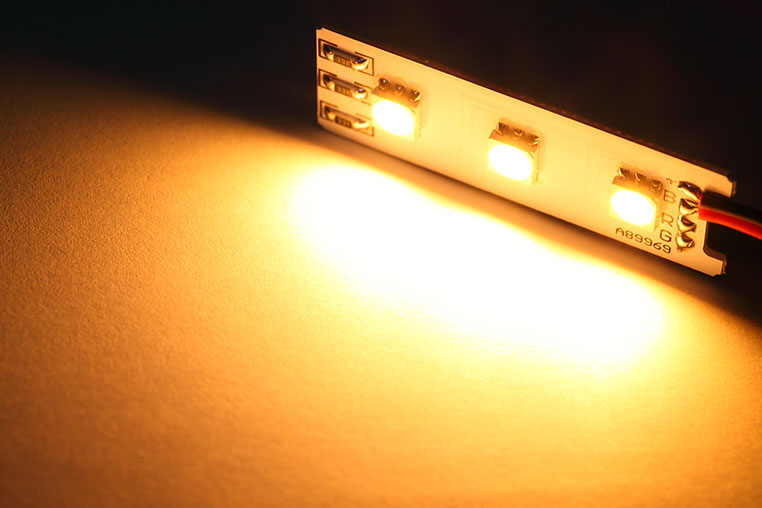

  次に、使用するチップLED。フットライトの場合、打ち替えと違って制限がない（基板さえ用意できれば何でも使える）ので、5050 3チップSMDを使っています。

•

  3チップ搭載で、明るいチップLEDですね〜。



LED通販のエルパラで買える5050 3チップSMD

•

  5050チップLEDは、明るさの他にもうひとつメリットがあります。それは色の豊富さ。

•

  フムフム。

•

  たとえば、LED打ち替えでは最近「スカイ」が人気色ですよ〜という話（※）をしましたが、5050にもスカイの設定があります。

  ※「最近人気の水色系LED〈スカイ〉で、トヨタ現行車風に見せる技」参照。

•

  打ち替えで使うのは、3528のスカイでしたね。

•

  そうです。フットライトの場合は、それよりも明るい5050スカイが使えるわけですね。

•

  ナルホド。

•

  スカイに限らず、アイスブルー、アクア、ピンク、すみれ、ろうそく色など、いろいろな色が選べます。

スカイ



アイスブルー



ピンク



ろうそく色


•

  例えば、内装パネルをトヨタ現行車風に水色LEDで打ち替えたから、フットライトも水色にしよう〜とか（↓）


•

  電球色よりもケルビン数が低くて濃い、ろうそく色のフットライトで高級感を出そう〜とか（↓）


✔ ろうそく色は、ケルビン数でいうと2300〜2400K位。電球色が2800K〜あたりなので、ろうそく色のほうが濃くなる。
•

  このように、色にこだわったフットライトが作れます。

•

  既製品のLEDフットライトだと、どうしても色は限られますからね〜。

•

  そうですね。ゼロから作るメリットは、色の選択肢が豊富な点です。

•

  しかしですね、野本研究員。色の豊富さを言うなら、そもそもRGBフルカラーLEDを使えば、どんな色でも出せるのでは？

•

  もちろんRGBのチップLEDを使って、フットライトを作ってもいいのですが……



RGBテープLEDで採用されているLEDチップを、単体で買うこともできる。エルパラの5060（5050）RGBフルカラーLEDなどがそれ。

•

  しかし、もともと好みの色が決まっていて固定で使うなら、RGBより単色3チップのほうがいいですよ。

•

  ピンクがいいなー、とか決め打ちの場合ってことですね。

•

  それならRGBでピンクを作るより、ピンクの単色3チップを使うほうがオススメです。

•

  それはなぜ？

•

  RGBフルカラーLEDは、R（レッド）、G（グリーン）、B（ブルー）の3チップの発光具合を調整することで、色を調色しているのです。

例：「赤」と「青」のチップを同時点灯させて「紫」にする


•

  でも同じ3チップなら、単色のほうが3チップとも全てがピンクに光っているので、その分明るいのです。

•

  同じピンクでも、単色のほうが明るいんだ。

•

  そうなんです。RGBのメリットは、「色を変えられる」「変化させられる」ことです。

•

  なるほど。
  逆に言えば、変化させる気がないのなら……

•

  あくまでも単色チップLEDで作るのがベストです。
