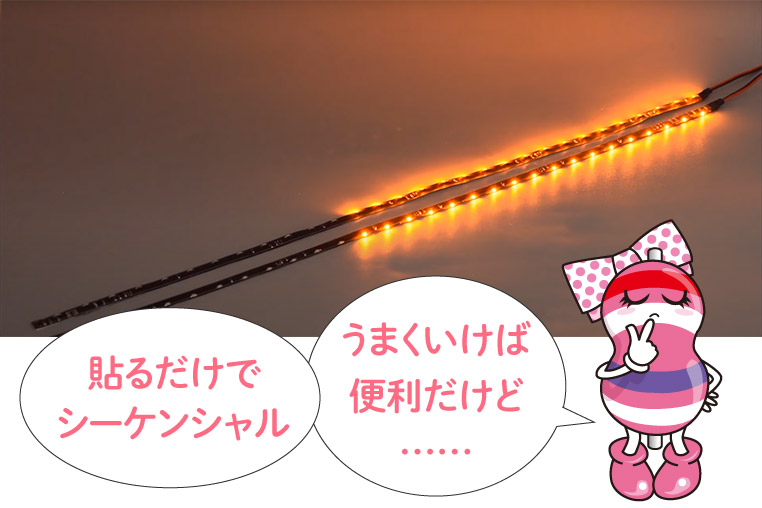

シーケンシャルウインカーテープLEDの連結や、切断・再接続はできないの？

シーケンシャルウインカーテープLEDを付けたい車がハッチバックで、テールランプがボディ側とハッチ側に分かれている。ハッチ側からボディ側に連続して流れるウインカーにしたいが、シーケンシャルウインカーテープLEDでそれは可能か？

•

  読者の方から頂いた、シーケンシャルウィンカーテープLEDについての質問です。

  ●レポーター：イルミちゃん

■ 質問

---

ハッチバック車のリアにシーケンシャルテープLEDを取り付けたいです。

ハッチバックの場合、テールランプがボディ側とハッチドア側に分かれています。他の方々の取り付け例を見ると、ボディ側のみの取り付けしか見当たりません。

できれば、最近のアウディ純正のように、トランク側からボディ側に連続して流れるウィンカーにしたいと考えています。しかし、普通にLEDシーケンシャルテープを分けて取り付けたのでは、当然２本のテープLEDの流れは連続しません。

そこで質問です。DIYラボに掲載されている「通常のLEDテープの連結方法」を、シーケンシャルテープでやった場合には、連結された2本は元の1本の時のように、連続した流れで点滅するようになりますか？

あるいは、1本のLEDシーケンシャルテープを、通常のLEDテープのように切断・再接続しても元のように連続して流れるのであれば、ボディ側とハッチドア側に分けて取り付けても、ウィンカーは連続して流れるようになるのではないでしょうか？

質問者╱asimoさん

•

  という内容です。
  LED加工のプロに聞いてみましょう。

•

  確かに、外側と内側にテールランプが分離されている車種だと、内側まで貼りたいっていうお客さんはいます。

  ●アドバイザー：イルミスタ 野本研究員

•

  そういえば、イルミスタにもシーケンシャルウインカーテープLEDは売っていましたね。

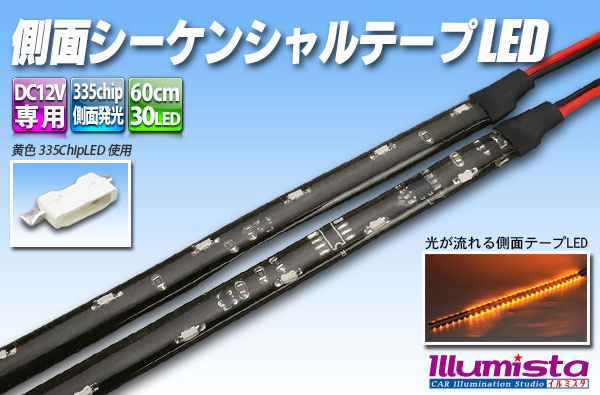

イルミスタの側面シーケンシャルテープLED

---

•

  これを2セット買って、2本を連結したらどうなるの？

•

  連結は無理ですね。それぞれがICチップで制御されているので、単純な連結は無理です。

•

  ……やっぱりね。

•

  もちろん私も、世の中の全てのシーケンシャルウインカーテープLEDを見てはいませんので、中国製品などを含めて、連結可能なモノが絶対ないとは言い切れませんが……今まで見てきた一般的な製品の構造では、無理です。

•

  連結ができないとすれば、asimoさんの第2案ではどうか。

•

  1本のシーケンシャルウインカーテープLEDを切断して、間を延長して、内側と外側に分離して貼り付ける手はどうでしょう？

•

  それも現実的には難しい話ですね。

•

  普通のテープLEDなら、カットして、間を延長コードで橋渡ししてつなぐことはできるのに。

普通のテープLED


•

  普通のテープLEDなら、プラス線とマイナス線だけ、延長コードでつなげば済む話ですからね。

•

  シーケンシャルウインカーテープLEDは、切ったらどうなっているの？

•

  テープLEDの基板上に、極細の回路が何本も通っているんですよ。

•

  ふむ。

•

  LEDをシーケンシャル点灯させるICチップが入っていて、そこから1番・2番・3番・4番……と各LEDに回路がつながっています。6～8本くらいの線が、基板に通っていることが多いと思います。

•

  ようするに複雑なんだ。

•

  そうですね。以前、シーケンシャルウインカー加工の回路を解説したことがありますが……



✔「シーケンシャルウインカーの仕組みを初心者向きに解説」参照。

•

  カンタンに言えば、こういう回路が、1本の細長いテープ状の基板に収まっているような作りです。

•

  でも！
  そうだとしても、ですよ？

•

  ……切断した回路を、全て延長してつなぎ直せば、再接続できると言いたいのですね？

•

  そうそう。カットしたテープLEDの回路を、すべて延長コードにつなげて……

•

  ハッチ裏からいったん天井方向へ伸ばして、室内に引き込んで、また降ろしてきて、外側のテープLEDにつなぎ直す……と。

•

  それ！ そうすれば、内側の続きで、外側が光るんじゃない？

•

  理屈の上では確かにそういうことなんですが、現実的ではないですね。

•

  なんで？

•

  基板上の回路は、極細の線です。極小サイズの1608のチップLEDをハンダ付けするより、もっと細かい作業になるし、そんなに細い配線コードもないし。

•

  それでも、野本研究員みたいに器用な人間ならできるのかなって！

•

  無理ですね。そもそも、低コストで手軽なシーケンシャルウインカーテープLEDを使う意味がまったくなくなる。

•

  あ……。それもそうだ。やっていることがもはや、スゴ腕加工レベル。

•

  内側から流したいのであれば、テープLEDではなく、テールランプを加工するか、そういう社外テールに交換するしかないと思います。
