アウディ風シーケンシャルウインカーが作れる「LEDテープ」

シーケンシャルウインカーを手軽に作れる「シーケンシャルウインカー用LEDテープ」の進化版。2色発光LEDで、ウイポジ化にも対応した。今までとの大きな違いは、ヘッドライト内に入れること。殻割りの必要はあるが、本格度が飛躍的に高まる。アウディ風が作れる。

従来の簡易的なシーケンシャルLEDテープの問題点

「シーケンシャルウインカーを簡単に」……それを叶えるアイテムが、シーケンシャルLEDテープなのですが、これも進化版が登場しています。
●レポーター：イルミちゃん
シーケンシャルLEDテープというと、一般的なのは電源を入れるだけでアンバーが流れる、というものでした。
●アドバイザー：エルパラ平川研究員
ヘッドライトの外側に貼るだけで、シーケンシャルウインカー風になる。
そうですね。エルパラの製品では、「側面シーケンシャルテープLED」がそれに当たります。
値段も安いし、お手軽なのがメリットですね。
ただ、そういった簡易的なタイプには、デメリットもあります。
と言いますと？
「ウインカー信号が入ると、順番にLEDが点灯する」シンプルなIC制御なんですが、作りが単純なことによる問題も出てきます。
フムフム。
ウインカーの信号速度は車種によって異なるので、車種によっては、周期とタイミングが合わなかったりするんですね。

✔ 簡易的なシーケンシャルLEDテープの問題点

点灯スピードや長さも固定なので、ウインカー周期によっては正常動作しないトラブルが起こりうる。つまり、ウインカーとの相性問題を抱えている。

✔「シーケンシャルウインカー自作教室（第1回）」参照。

>>>リンク先で詳しく読む。

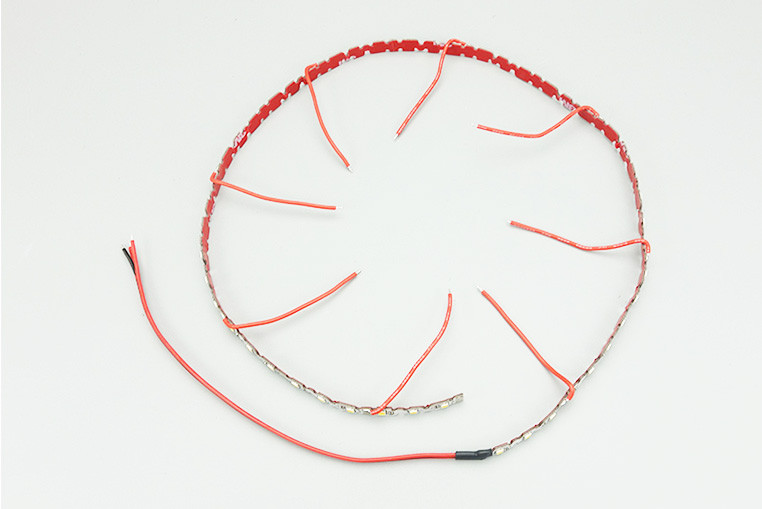

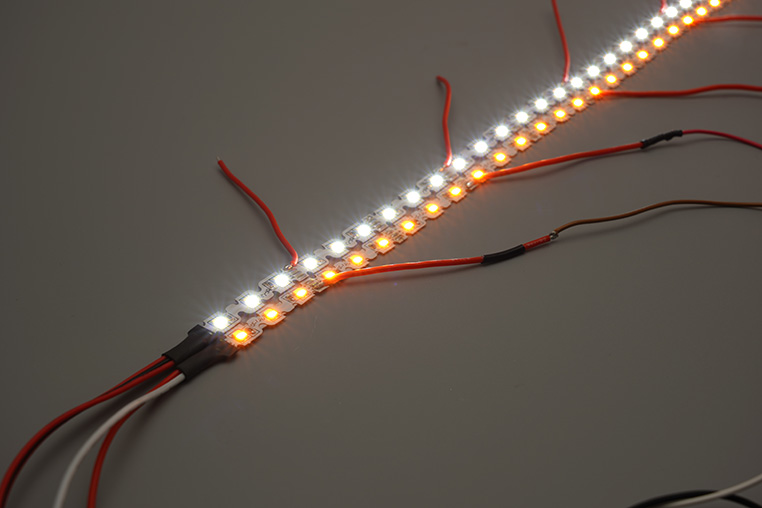

シーケンシャル点灯用にゼロから作ったLED基板

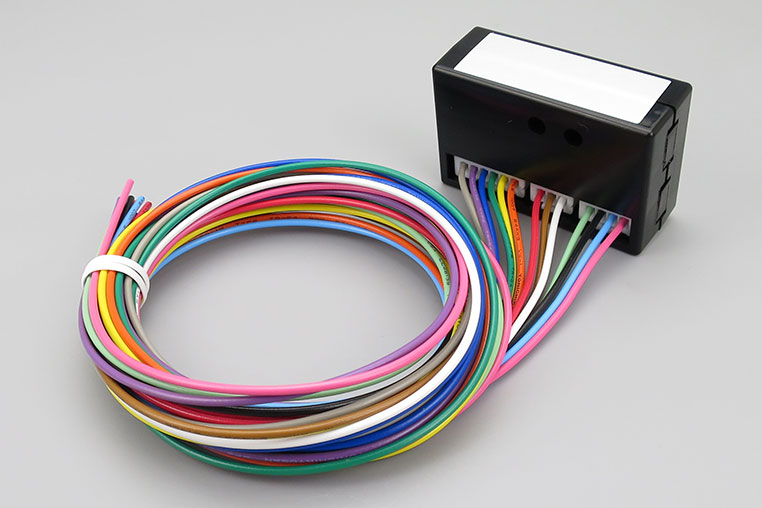

✔ 純正シーケンシャルウインカーも、3～6ブロック流しレベルだったりする。

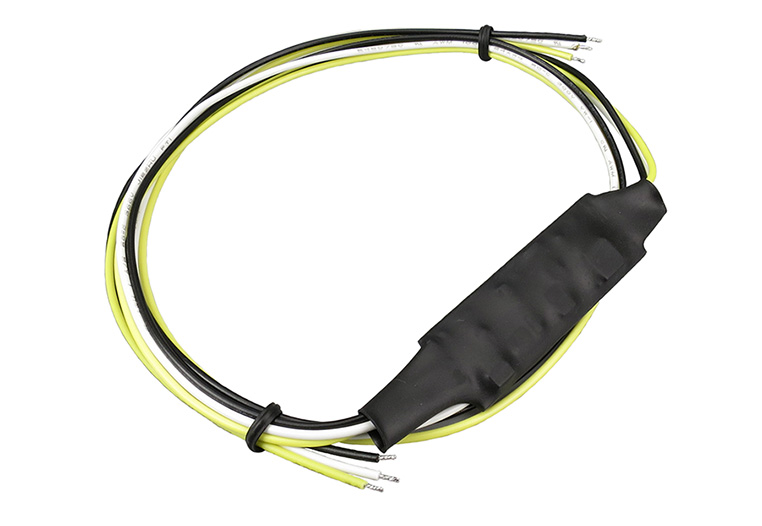

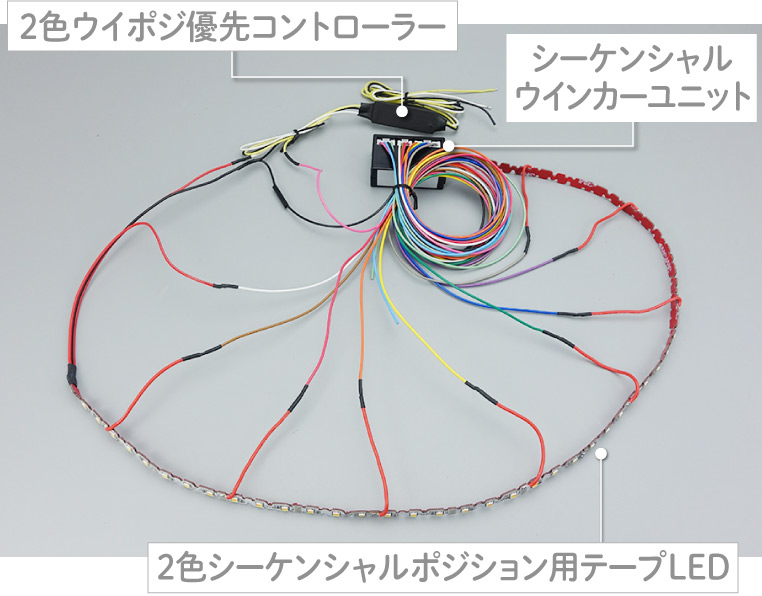

✔ シーケンシャルウインカー+白ウイポジをやる場合の配線図は、エルパラ公式サイトの「2色ウイポジ優先コントローラー」解説ページを参照。

まさしく！

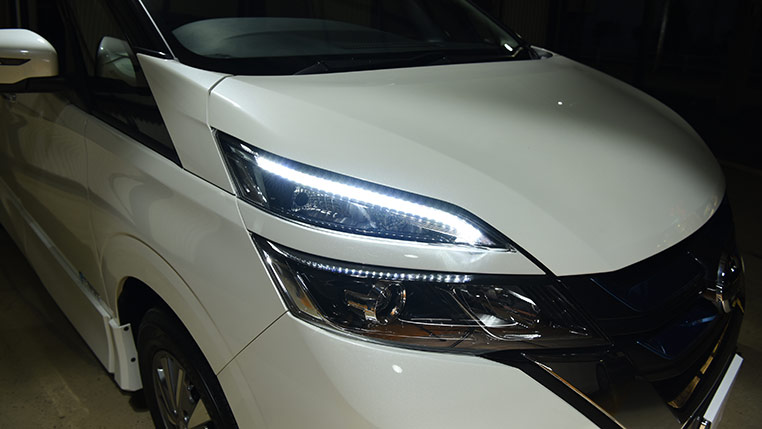

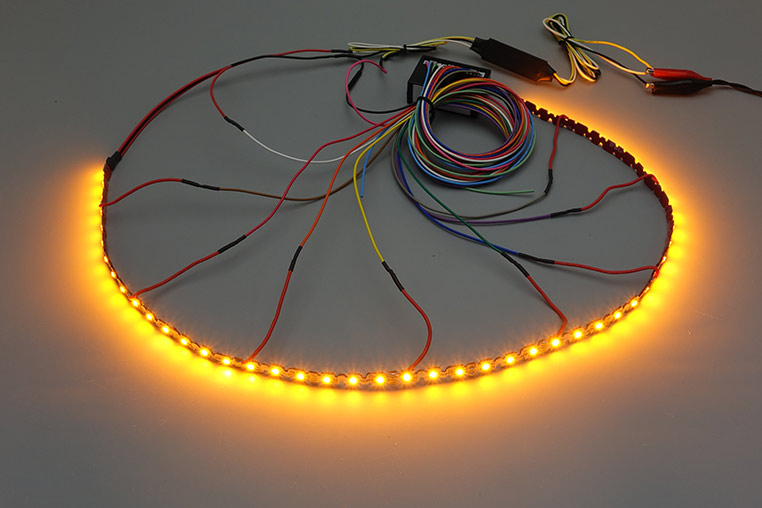

アウディ風のシーケンシャルウインカー!!

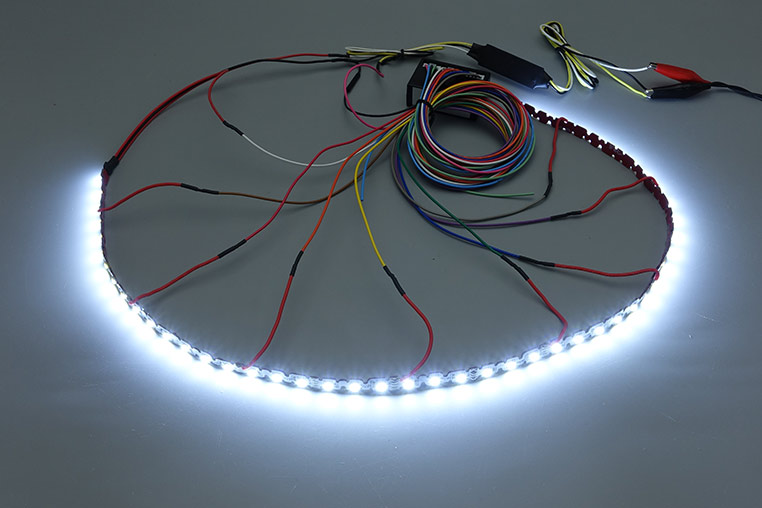

もちろん単体の2色発光LEDで、ゼロから基板製作することもできる。でも「シーケンシャルウインカー後に、白ポジション点灯に戻す」となると、普通のシーケンシャルより、ますます複雑な回路になります。
なお、ポジションは白、ウインカーはアンバーに切り替わるLED回路の作り方は、下記記事でもやりましたが……

✔「ウインカーポジション自作に最適。2色発光LEDの使い方」参照。

>>>リンク先で詳しく読む。
