USB接続のLEDを使ってドア連動・イルミ連動フットランプにするには？

イルミ連動・ドア連動フットランプを作る方法なら過去にも紹介しているが「USBで電源を取るタイプのLED」でイルミ連動・ドア連動にすることは可能？ という質問があったので、その方法についてプロに教わります。

•

  読者の方から頂いた、LEDフットランプの配線方法についての質問です。

  ●レポーター：イルミちゃん

■ 質問

車に取り付けるフットライトの配線についての質問です。「USBやシガーソケットで電源を取って色や明るさを変えられるもの」でやりたいのですが、これをドア連動・イルミ連動にすることは可能でしょうか。可能でしたらその配線方法を知りたいです。

---

質問者╱のあさん

•

  USBポート、あるいはシガーソケットから電源を取り出すタイプのLEDだと、普通のつなぎ方ではACC連動（またはIG連動）でしか光りませんね…。

•

  電源の取り方を変える必要がありますね。

  ●アドバイザー：イルミスタ 野本研究員

•

  USBではなくイルミ電源とか（ドア連動用の）常時電源を取るってことですね。

•

  しかしUSB電源で光るタイプのLEDだとしたら、そもそも電圧も違います。

•

  む？

•

  車両から取れる電源はDC12Vなのに対して、USBはDC5V電源です。

•

  そうか…。電源を裏取りにするにしても、そのままつなげるわけではない。

•

  ということで、DC12VをDC5VのUSBに変換するデコデコ（DC/DCコンバーター）が必要になります。

USB DC/DCコンバーター



車のDC12Vを、USB電源の5Vに変換できる。USB DC/DCコンバーター

---

•

  コレはDC/DCコンバーター単体ではなくて、それにUSBポートが合体したアイテムです。

•

  車両から取り出した電源（DC12V）を、USBポート（DC5V）に変換できる！

•

  容量はDC5V・3アンペアまで、となっています。容量だけは超えないように注意が必要です。

•

  3アンペアもあれば、一般的なLEDなら十分なはずですね。

•

  あとはこのデコデコに対して電源を取ればいい、ということになります。

•

  例えばデコデコにイルミ電源を取れば、イルミ連動でUSBタイプのLEDが光る……と。

•

  そういうことですね。

•

  ただ、今回の質問者の方の希望としては、イルミ連動・ドア連動なんですよね。

•

  フムフム。

•

  ドアを開けたら点灯して、ドアを閉めたら消灯して、夜はスモールランプ連動で光る……みたいな感じですね。

•

  ドア連動をミックスさせるためには、リレーも必要になりますね。5極リレーを使います。

•

  5極リレーの定番といえばエーモンのコンパクトリレー。



詳細はAmazonのエーモン コンパクトリレー5極（3234）

---

•

  あとはどういうふうに配線するのか？

•

  イルミ連動・ドア連動にするためには、「イルミ電源」「常時電源」「ドア連動信号」の3つが必要です。

•

  ふむ。

•

  ドア連動にするためには、運転席ドアだけの連動だけでいいなら、ドアスイッチ裏のドアカーテシ信号も使えますが……



✔「ドア連動線（ドアカーテシ線）の取り方」参照。

>>>リンク先で詳しく読む。

•

  しかしどのドアを開けてもドア連動にするとしたら、ルームランプ信号線（ドア連動マイナス線）が必要です。

•

  ここは2つのコースに分かれる。

•

  僕の場合は、ドア連動にするときはだいたいルームランプ信号線を取っています。

•

  それはナゼ？

•

  ドアカーテシ線の場合は、ドア1枚ごとに独立している車種もあれば、複数のドアが連動していたりと、車種別に事情が違っていたりするので。

•

  ちょっとややこしいし、複数の線を集めるのも大変だし。

•

  なのでルームランプ信号線（ドア連動マイナス線）を取ることが多いです。



✔「マイナスコントロール線の探し方」参照。

>>>リンク先で詳しく読む。

•

  必要な電源と信号が揃ったら……

•

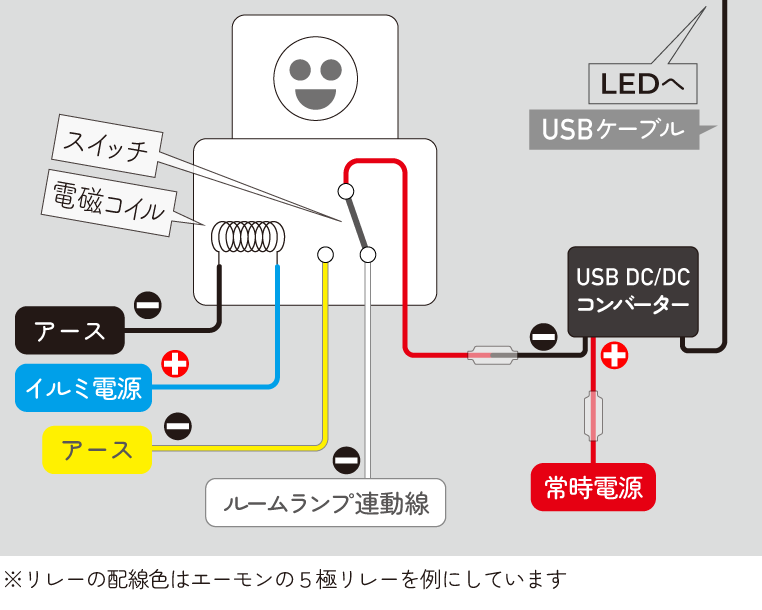

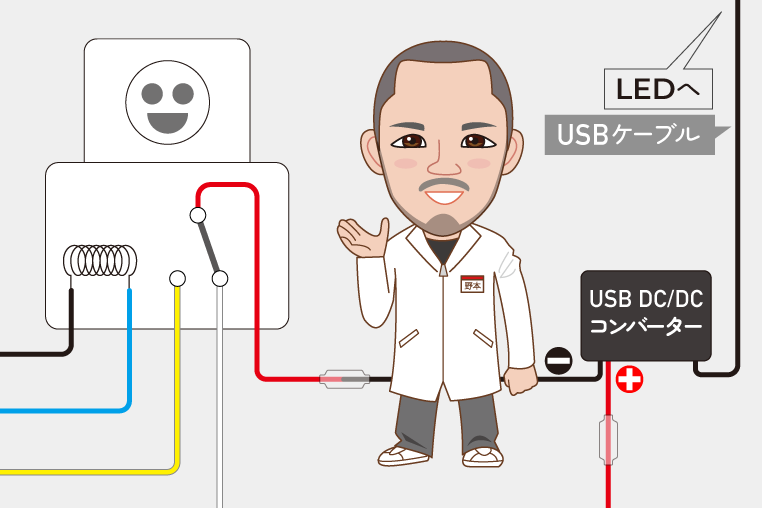

  リレーを使ってこのように配線します。



---

•

  ポイントはデコデコ（DC/DCコンバーター）の配線の、マイナス側でリレーを使っていることです。

•

  なぜマイナスコントロールなのでしょうか？

•

  ルームランプ連動線にはパルス（点滅信号）が入っているので、リレーのコイルには流せません。プラスコントロールにしようとすると、チャタリングが起こります。

•

  ちなみにUSBではなくシガーソケットから電源を取るタイプのLEDで、同じことをやりたいとしたら？

•

  その場合はデコデコは必要ありませんが、シガープラグを裏側で受け取るためのソケットが必要になりますね。

増設用の電源ソケット



シガーソケット（メス）。イルミスタでも買える。

---

•

  このソケットに対して、さきほどと同じようなリレー配線を組めば、同じことができますよ。
