ドアアンビエントライトをDIYで作りたい人向けの連載。ドアの内張りをライン状に光らせるために、アンビエントファイバーを取り付けるやり方を解説する。デモカーはハイゼットだが、どの車種でも参考になる汎用的な方法だ。今回はドア内張りを外して、アンビエントライト用の電源を探し、光源を選定するところまで。

•

  以前に「アンビエントライトの自作方法」というのをやりましたが、あのときはダッシュボードでした。

  ●レポーター：イルミちゃん

•

  今回はアンビエントファイバーをドア内張りに取り付けて、ドアアンビエントライトをDIYで作る方法を解説したいと思います。

  ●アドバイザー：イルミスタ・野本研究員

•

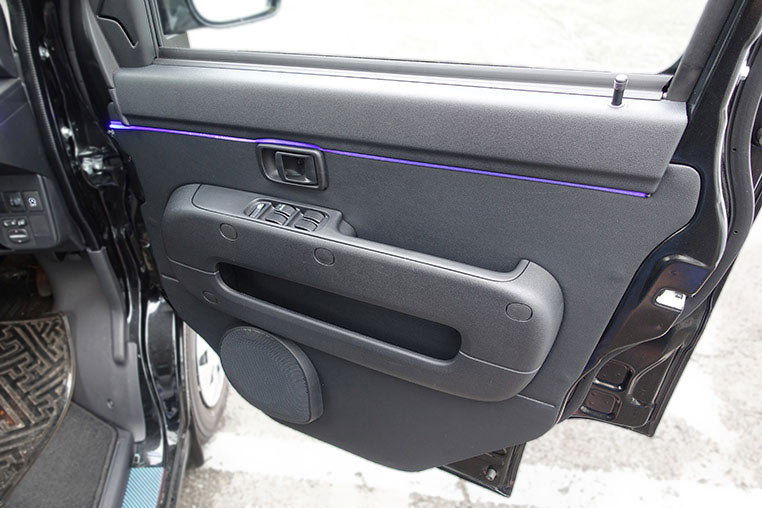

  ドア内張りをライン状に光らせる！

•

  どこを光らせるか、という話ですが、アンビエントファイバーを取り付けるにあたっては、ベロを差し込む隙間が必要です。

使用アイテム

アンビエントファイバー



---

エルパラで販売しているアンビエントファイバー3mm（9287）

•

  ですので、まずはドア内張りに取り付けできる隙間があるかどうかを、確認することから始めます。

•

  取り付けできる車種もあれば、できない車種もある。

•

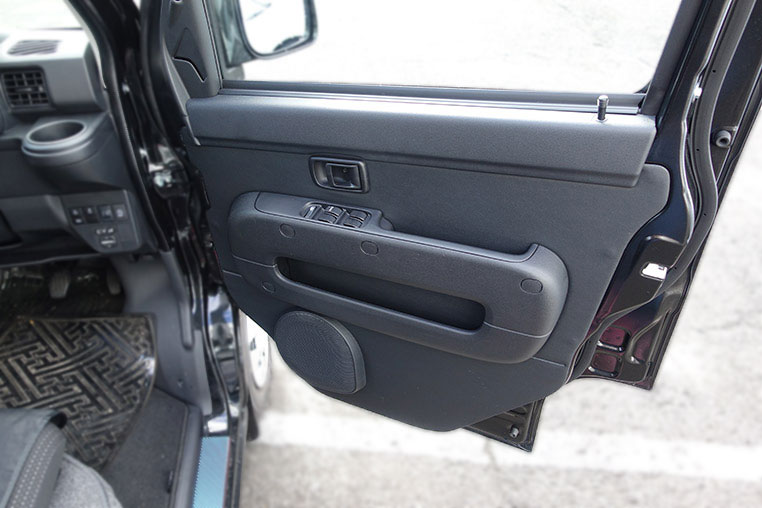

  そうですね。ここではイルミスタデモカーのハイゼットを例にすると、ドア内張り形状はこんな具合で……


•

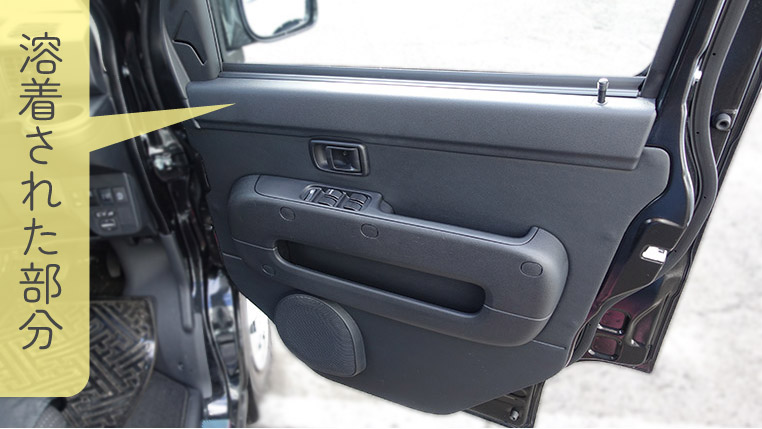

  この車の場合は、ドア内張り最上部のパーツが溶着で貼り合わせてあります。


•

  フムフム。

•

  溶着されたこのパーツが取れるわけではないんですけど、別部品でくっつけてある以上は隙間があります。

•

  そこを狙うんだ。

•

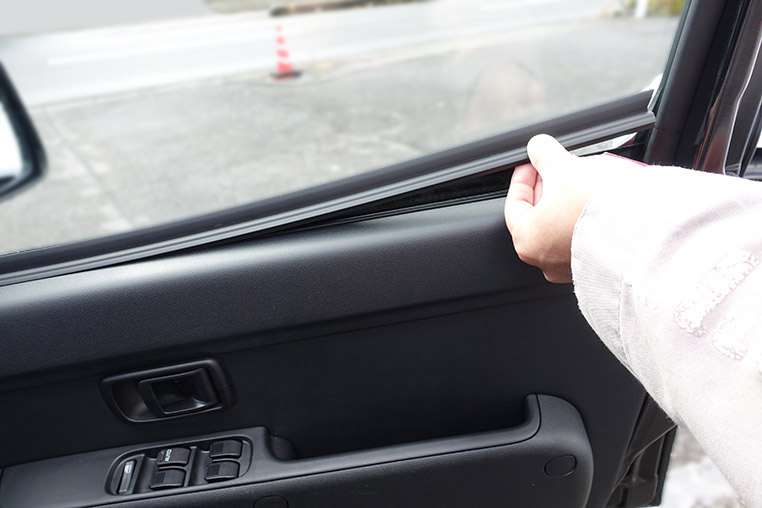

  ドア内張りを外す準備として、ウェザーストリップ（防水ゴム）を手で引っ張って外します。


•

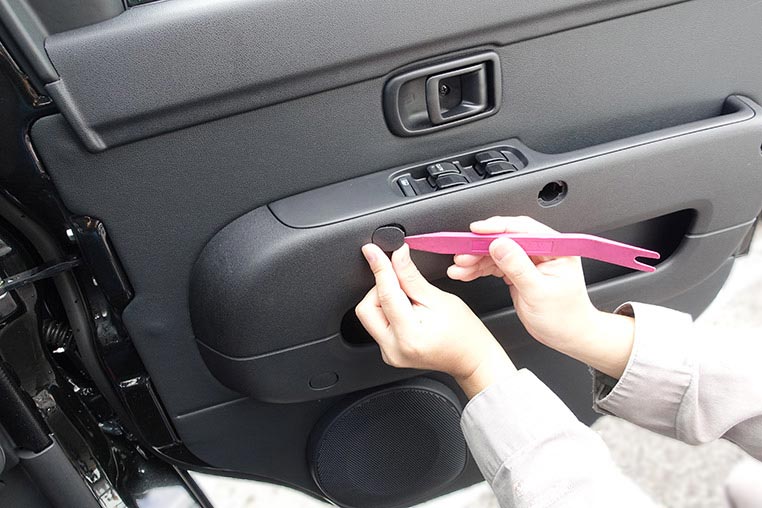

  ドア内張りのネジ位置は車種によりますが、ハイゼットの場合は目隠しのフタを内張りはがしで外すと、ネジが見えます。


•

  ネジはドアノブのところも含めて、合計5箇所ありました。


•

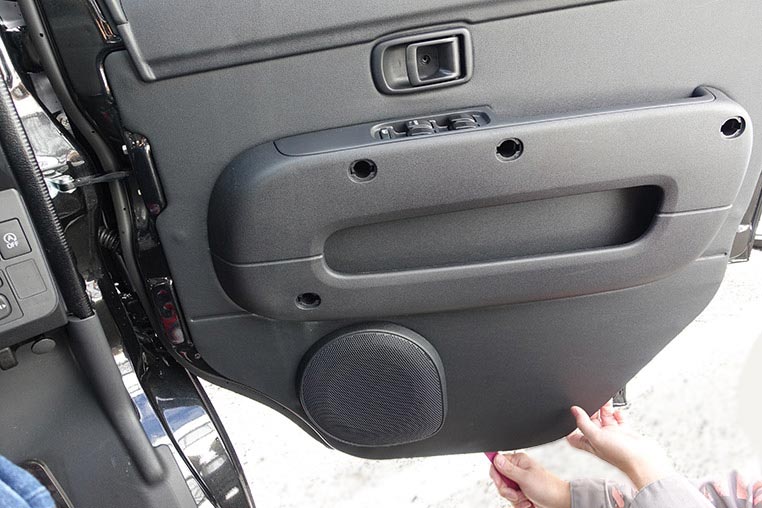

  ネジを全て外したら、ドア内張り下側から内張りはがしを差し込んで浮かせ、それをきっかけにして手作業で外しましょう。

•

  ドア内張りが外れたら？

•

  アンビエントファイバー用のLED光源の電源を探します。今回はパワーウインドウスイッチ周りの配線から、IG電源を取ります。

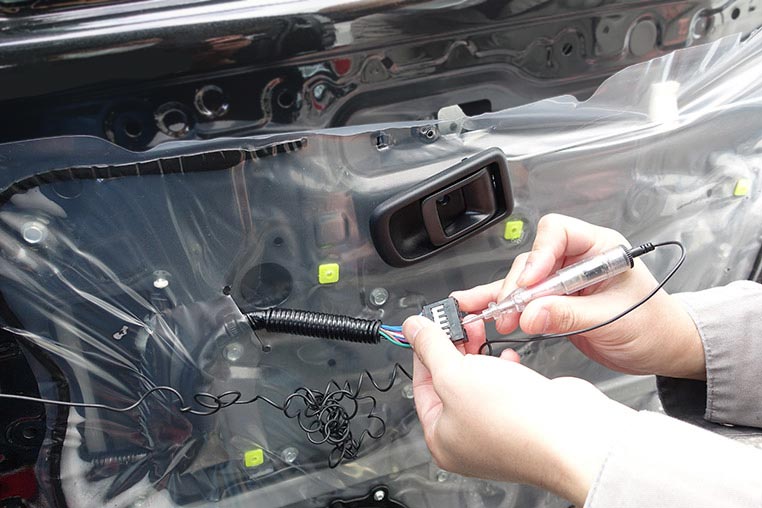

検電テスターを使って、イグニッションオン（またはACCオン）で電気の流れる配線を探す。

---

•

  IG電源（あるいはACC電源）の配線が見つかったら、僕の場合はスプライス端子を使って配線を分岐させます。

•

  ここで一般的なDIYだとエレクトロタップを使うことが多いですが……ここではプロの野本流でいきます。

•

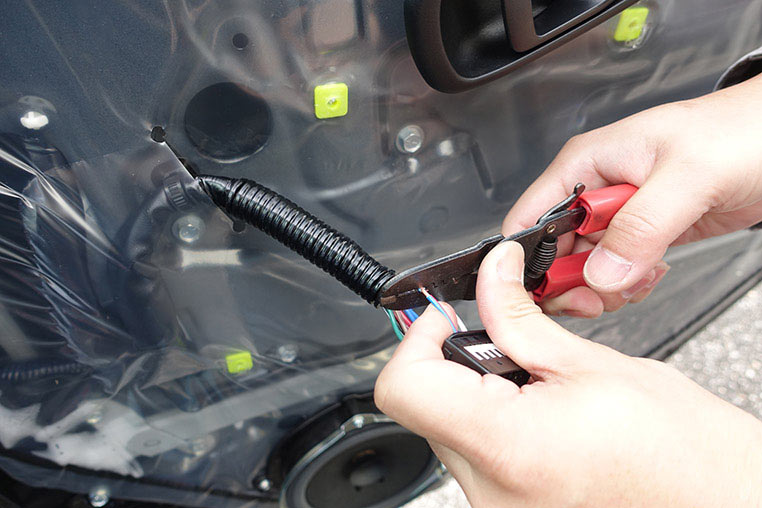

  ワイヤーストリッパーで配線の被覆を剥いて……


•

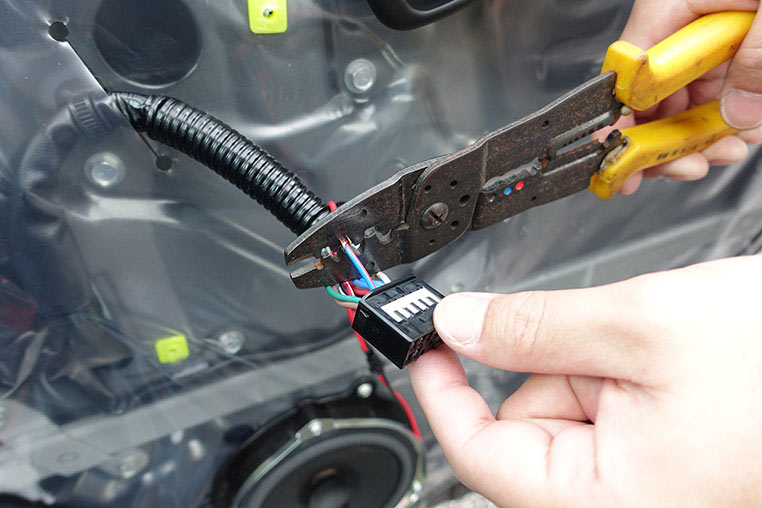

  スプライス端子で配線を分岐させます。



※より詳しいやり方は「配線の分岐方法。プロ流はスプライス端子」参照。

•

  なお、ここで取り付けている分岐コードは「光ファイバー用パワーLED光源」に付属している配線の末端側（切りっぱなしになっている配線）です。

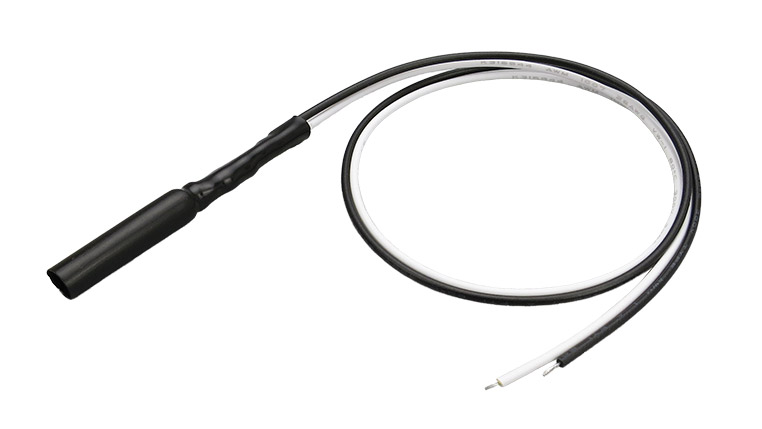

エルパラで販売している光ファイバー用PowerLED光源 3.5mm（9292）

---

•

  アンビエントファイバーの光源の選び方については、エルパラ・平川研究員が「アンビエントファイバーの光らせ方」で解説しています。

•

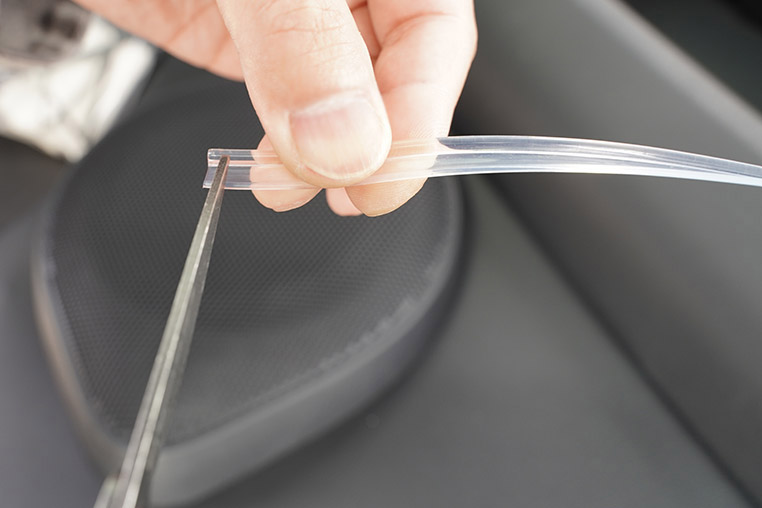

  光源にアンビエントファイバーを差し込むために、ベロの端の部分を少しだけカットしておきます。


•

  そしてベロ無しになったファイバー末端を、パワーLED光源の穴に差し込みます。



パワーLED光源は、穴径3.5mm（※または今後登場する予定の3mm）タイプを使う。

---

•

  ちなみにこの撮影の時点では、アンビエントファイバーがどの位の導光性能なのかが分かっていなかったのでパワーLED光源を使っていますが、これだと明るくなりすぎる面もあるので、砲弾型LEDをベースにした「3mm光ファイバー用LED光源」も良いと思います。

こっちがオススメ？



3mm光ファイバー用LED光源

---

•

  野本研究員も、ふだんの施工ではあまり明るいLEDは使いませんからね。

•

  特にアンビエントライトが明るすぎると、夜に運転しているときに視界に入ってジャマですので。

•

  なるほど。

•

  ただし、アンビエントファイバーには色の違いがあり、「スモークタイプ」もあります。こちらを選ぶと、通常の「透明タイプ」よりかなり暗くなります。


•

  かなり、ってどの位でしょう？

•

  同じ光源だとすると、透明タイプの半分以下の明るさになる感じです。

•

  なるほど、なるほど。

•

  ですので、スモークタイプに砲弾型LEDという組み合わせだと、さすがに暗くなりすぎるかなと。

•

  ということは、パワーLED光源のほうがいいのか。

•

  そうですね。スモークタイプなら「パワーLED光源」を使い、透明タイプなら砲弾型LEDベースの「光ファイバー用LED光源」を使うのが、僕のオススメです。
