アンビエントライトの自作方法〈実践編〉がスタート。アンビエントライト的な内装のLEDライン照明になる素材・アンビエントファイバーは取り付け前に切り出すのだが、使う長さピッタリではなく、余裕をもたせた方がよい。それはなぜかというと…

•

  「RGBアンビエントライトを自作するときの材料・光源は？」の続き。

  ●レポーター：イルミちゃん

•

  ここまではアンビエントファイバーや、その光源の選び方について解説してきましたが、今回からは実践編。

  ●アドバイザー：エルパラ・平川研究員

•

  いよいよアンビエントライトの自作方法！

•

  モデル車のHC27セレナに、アンビエントファイバーを取り付けていきましょう。

•

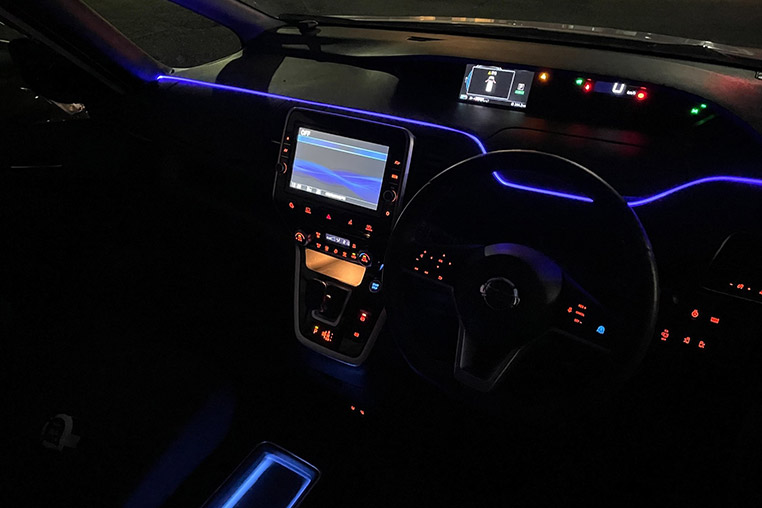

  ダッシュボード部分のアンビエントライトですね。


•

  まず取り付け位置を決めます。アンビエントファイバーはパネルとパネルの隙間にはめ込んで取り付けるものなので、適した隙間を探します。

•

  隙間を利用するアイテムですから、どこにでも取り付けできるってわけではありません。

•

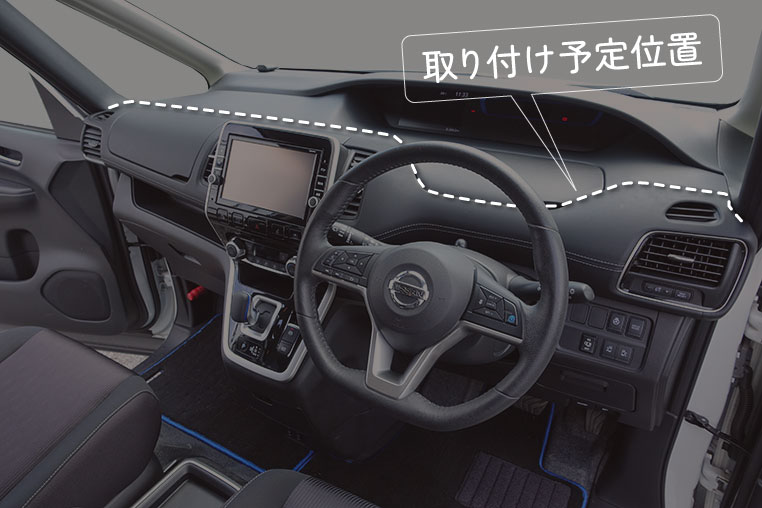

  今回はこのようなラインで、アンビエントファイバーを取り付けていこうと思います。


•

  セレナのダッシュボードにもともとあるラインに沿って、1本モノで左右に長く走らせる感じ。

•

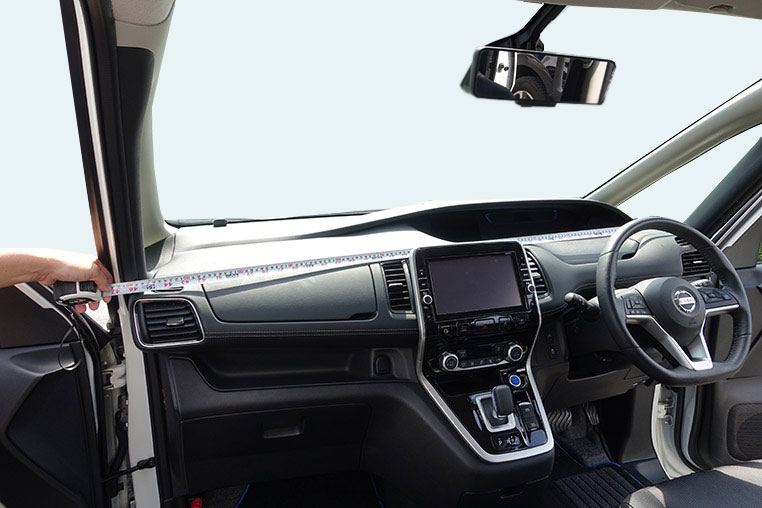

  そうですね。今回の取り付け場所だと直線の長さで約140センチあります。


•

  実際はステアリング奥などは湾曲しながらのライン取りだから、もっと長くなりますね。

•

  それからもうひとつ考慮したいのが、「アンビエントファイバーを隠す部分の長さ」です。

•

  隠す部分……？

•

  アンビエントファイバーは、導光性能は高いんですが、どうしても光源に近い場所だけは明るく見えてしまいます。


•

  ですので、光源に近い場所はファイバーごと裏側に隠すように取り付けたほうが、均一な明るさのアンビエントライトに見えます。

•

  なるほど、なるほど。

•

  今回の例でいうと、隠す部分も含めて、左右それぞれに50センチ程度は余裕を持たせて……全長240センチとしました。

•

  けっこう多めに隠すんだ。

•

  特にルールはありませんが、キレイに見せるコツとしては「隠す部分を長めにする」のがコツです。

•

  そうなると、240センチもの長さで1本モノを切り出すってことになりますけど、そんな長いの売っているのでしょうか？

•

  それは大丈夫です。エルパラで販売しているアンビエントファイバーは、最大10メーターの長さまで対応していますよ。

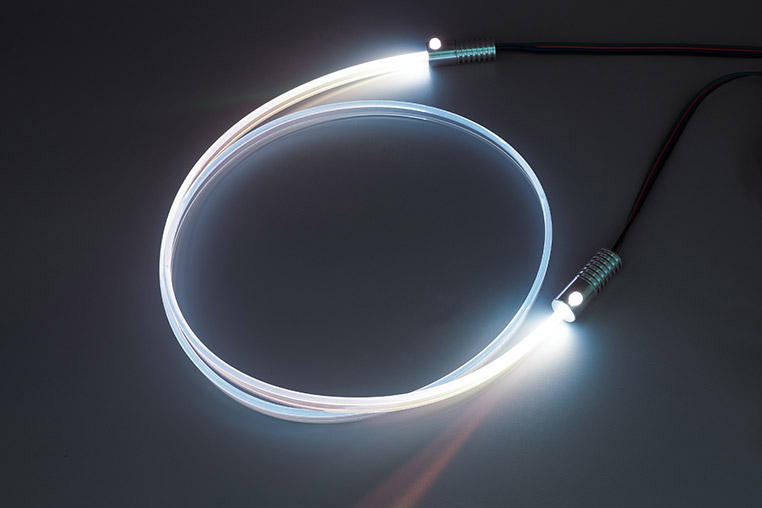

エルパラで販売しているアンビエントファイバー3mm（9287）

---

•

  でも長いほど導光しにくくなることを考えると、だいたい1メーター位までを目安に切り出して使っていくほうがいいとは思います。

•

  今回のセレナは、1本モノで240センチになってしまってますが……暗くなりすぎないかな？

•

  ですので、両側に光源を入れるのは必須ですね。光源としては明るめのPowerLED光源を使っていきます。

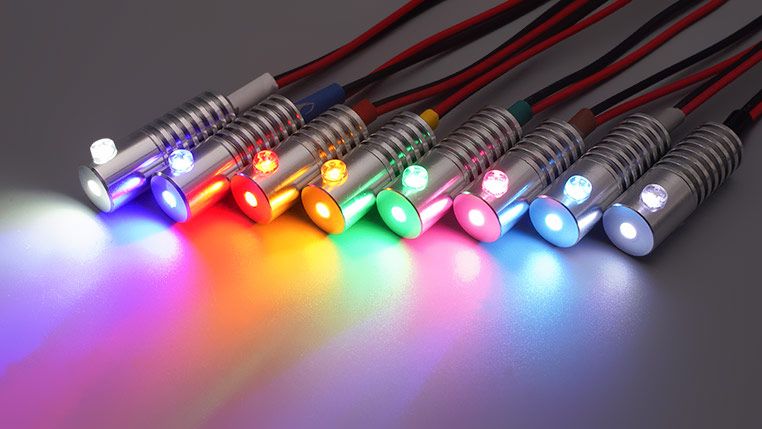

エルパラで販売している光ファイバー用PowerLED光源 3.5mm（9292）

---

•

  なるほど！ 明るい光源を使ったうえで、光源近くは隠すってことね。

•

  切り出す長さが決まったら、次はアンビエントファイバーの仕込み作業です。

•

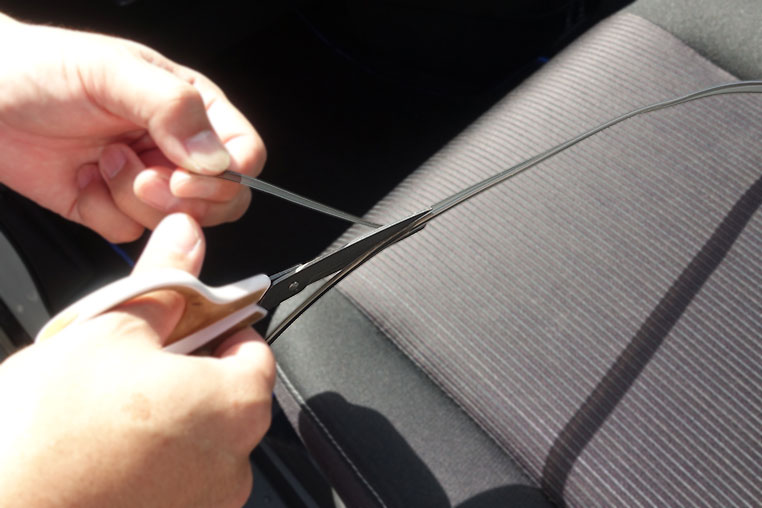

  チョキン。

•

  単に切るだけではなくて、隠す部分は、はめ込み用のベロ（※平らに出っ張っている部分）をハサミでカットしておきます。


•

  そういえば、アンビエントファイバーはベロの部分をカットしないと、光源には差し込めないって話でしたね。

•

  ここまで準備できたら、実際に車内に取り付けていきましょう。
