ドアの内張りをライン状に光らせる「ドアアンビエントライト」をDIYで作る連載。今回はパワーLED光源を使うファイバーの仕込みからスタート。アンビエントファイバーはどう取り付けるのか？ パワーLEDとの接続はどうするのか？

•

  「ドアアンビエントライトのDIY取り付け方法」の続き。

  ●レポーター：イルミちゃん

•

  アンビエントファイバー用の光源については前回解説しましたが、今回はパワーLEDを光源に使うパターンでいきましょう。

  ●アドバイザー：イルミスタ・野本研究員


•

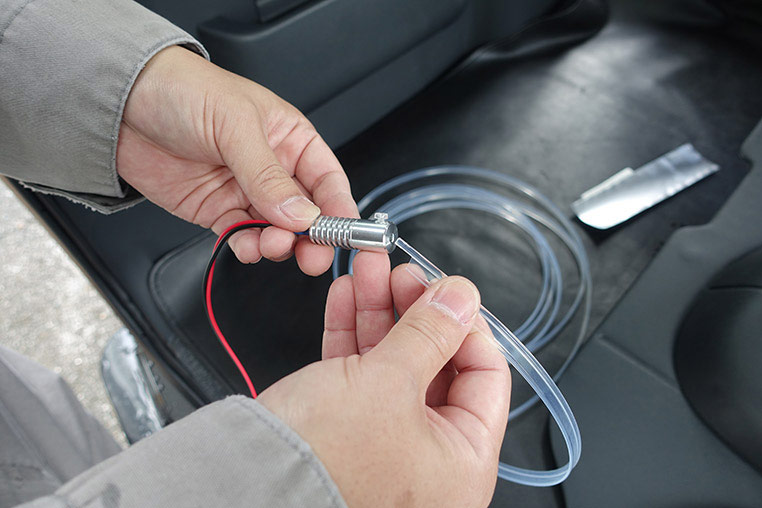

  これは差し込むだけでよい？

•

  「パワーLED光源」の場合は、差し込んだあとにプラスチックのネジを締めることで、アンビエントファイバーがロックされます。

•

  ロック機構があるんだ。

•

  そしてここが重要なんですが「パワーLED光源」を使う場合は、ヒートシンク型のボディがかなり熱くなります。

•

  まあねぇ。
  パワーLEDですからね。

•

  けっこうなレベル……触れない位の温度まで上がりますよ。

•

  そんなに熱くなるのか。
  取り扱い注意です。

•

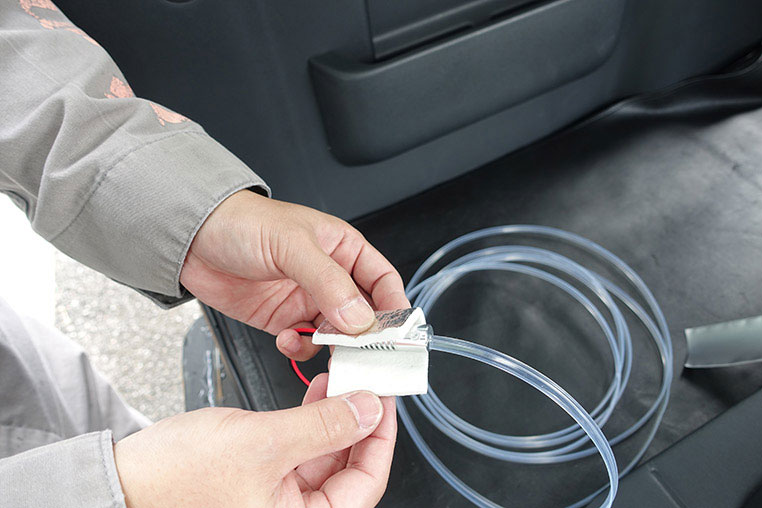

  なので僕の場合は、もしパワーLED光源を使うとしたら、ハイフラ防止抵抗の取り付け時などと同じく、グラスウールを巻きます。


•

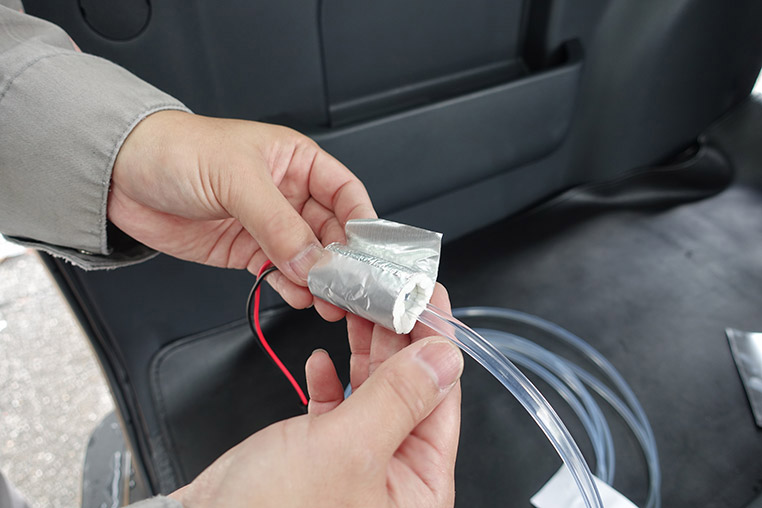

  巻いたグラスウールはアルミテープで固定します。


•

  そのうえで、ドアの（内張り側ではなく）鉄板側にアルミテープで固定するのがベストです。

•

  宙ぶらりんにしておくより、鉄板にくっつけるほうがしっかり放熱するよ、ってことね。

•

  そうですね。ちなみに、ここで使っているグラスウールやアルミテープは、セット品がエルパラでも買えます。

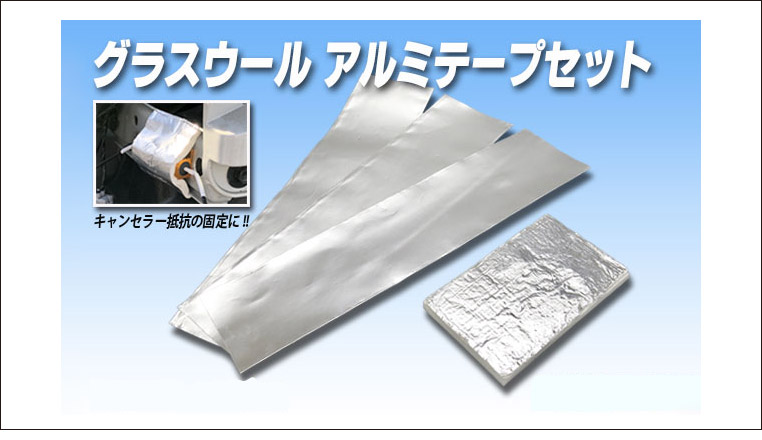

エルパラで販売されているグラスウール アルミテープセット

---

•

  ホー。こんなキットも売っているんだ。

•

  本来用途はハイフラ防止抵抗の取り付け用ですが、パワーLED光源の設置にも使えますよ。

•

  なるほど、なるほど。

•

  次に光源用のLEDを付けたのとは反対側の、アンビエントファイバーの末端処理を行います。

•

  反対側は、切りっぱなしの状態ですね。

•

  そのままだと、導光させたときに末端から余計な光が飛んで、それが内張りを照らしてしまいます。

•

  あ、そうか……。
  どうしましょう？

•

  末端からは光が飛ばないように、フタをしたいところ。

•

  エンドキャップ的なものがいるんですね。

•

  そうなんですが、アンビエントファイバー専用のキャップみたいなアイテムはないので、僕の場合は黒の熱収縮チューブを使っています。

•

  熱収縮チューブ……キャップ代わりにピッタリだ！


•

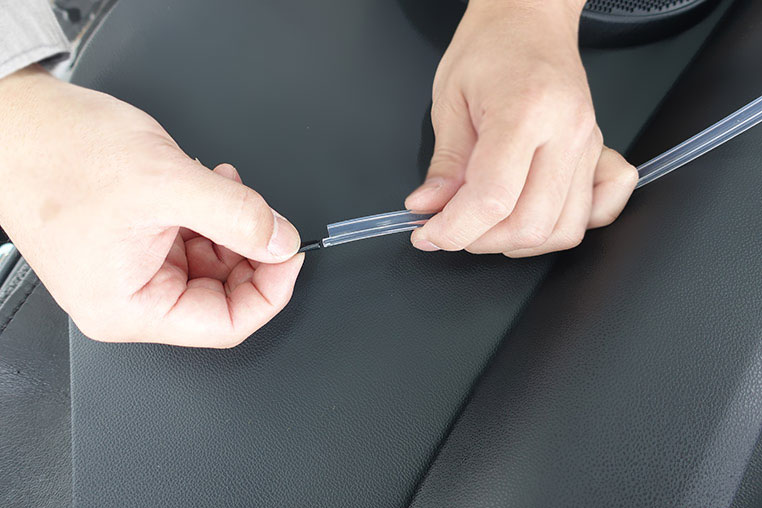

  3Φくらいの熱収縮チューブをかぶせて、熱をかけて収縮させて、先端をちょっと折り曲げておく、という感じの使い方です。

•

  なるほどね。これで十分キャップ代わりになるんだ。

•

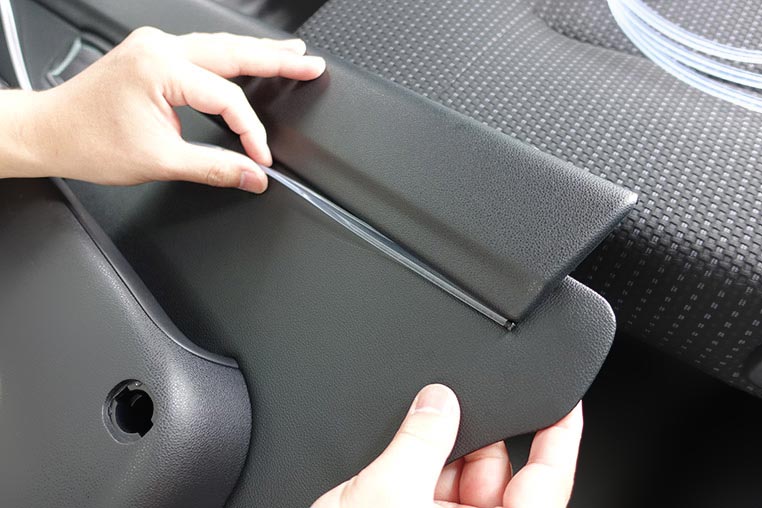

  ここまで仕込んだら、最初に決めたドア内張りの隙間に、アンビエントファイバーを取り付けます。


•

  ハイゼットのドア内張りの場合は、下から上方向に向かって差し込んでいます。

•

  アンビエントファイバーの「ベロ」を、隙間に押し込んでいく作業ね。

•

  なお単に差し込むだけだと出てきてしまったりするので、イルミスタで施工する場合は極細ワイヤーを使って、取り付けしていますが……

•

  今回ここでは「DIYでの取り付け」を想定しているので、ワイヤーまでは用いていません。



✔ 手間をかける余裕がある人は「アンビエントファイバーの取り付けをプロに頼むときの注意点」参照。

>>>リンク先で詳しく読む。

•

  光源側の方は、アンビエントファイバーの長さに余裕を持たせておいて裏側に隠します。

•

  裏面への折り返しがけっこう長めですが……なにか理由が？


•

  ハイゼットのドア内張りの場合、この木目のパネル部分は、ドア鉄板側との隙間がまったくない状態なんですね。

•

  フムフム。

•

  ですから、この木のところにはパワーLED光源を置けません。

•

  ドア内張りを戻せなくなっちゃう。

•

  そうなんです。だから「鉄板と内張りのクリアランスがある部分にパワーLED光源を設置するため」に、アンビエントファイバーも長めに折り返しているんです。

•

  光源位置を逃がすため…なんだ。

•

  このあたり、軽自動車のドアだとかなり光源位置が限られるとは思います。

•

  そこまで計算した上で、アンビエントファイバーの長さを決めないとダメですね。

•

  そういうことになりますね。

•

  ちなみに裏面に折り返すと、アンビエントファイバーが「Ｕ」の字に折れ曲がるような感じになりますが、こんなに曲げてもちゃんと導光するものなのでしょうか？

•

  そこは問題ないですね。パワーLED光源を使っていると、ここまで屈折させても末端までしっかり導光しましたよ。

•

  ホホウ。アンビエントファイバーの導光性能って高いんですねぇ。

•

  付け加えると、光源の近くはアンビエントファイバーが強めに発光するので、明るさムラを出さないためにも、光源に近い部分は隠すといいんです。

•

  今回の施工だと、ちょうどそういう状況になっている。

•

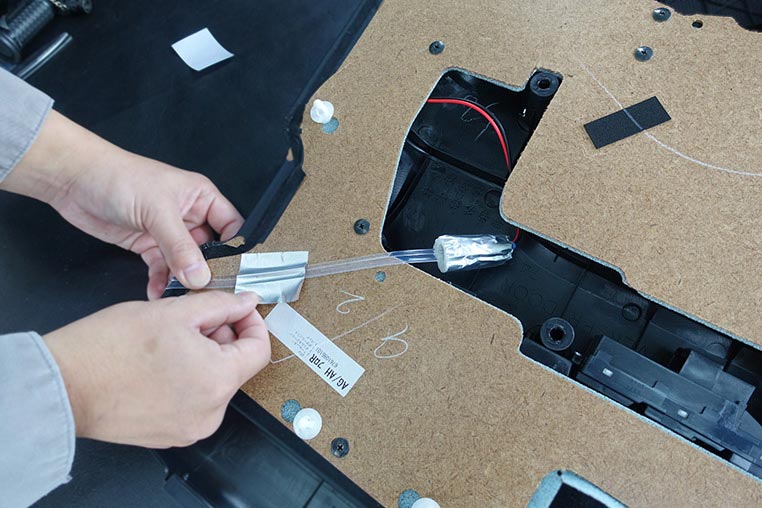

  裏側に曲げたアンビエントファイバーの固定には、アルミテープを使っています。

•

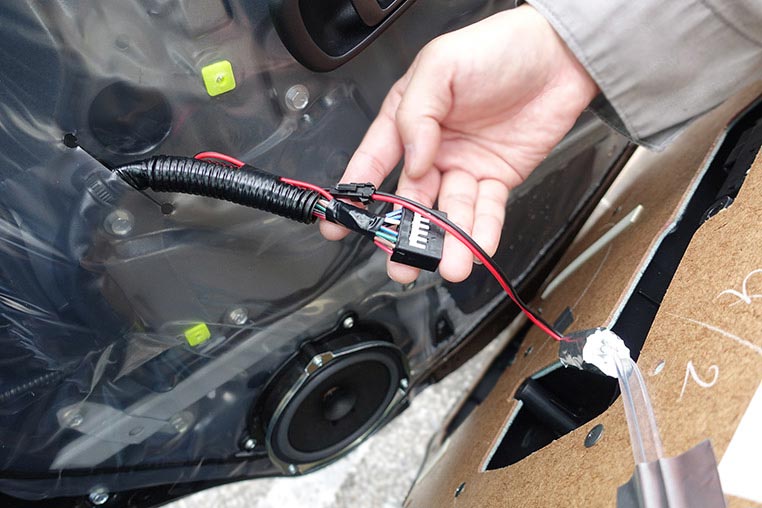

  アンビエントファイバーがドア内張りに取り付けできたら、最初に取っておいた電源の取り出し線とカプラーで接続します。



このカプラー部分も含めて、パワーLED光源の付属コードになっている。

---

•

  ここではアース線もいっしょに純正配線から取っていますが、ドア内でのアース線探しには注意が必要です。

•

  ドア内でのアース線の取り方については別記事で補足予定です。

•

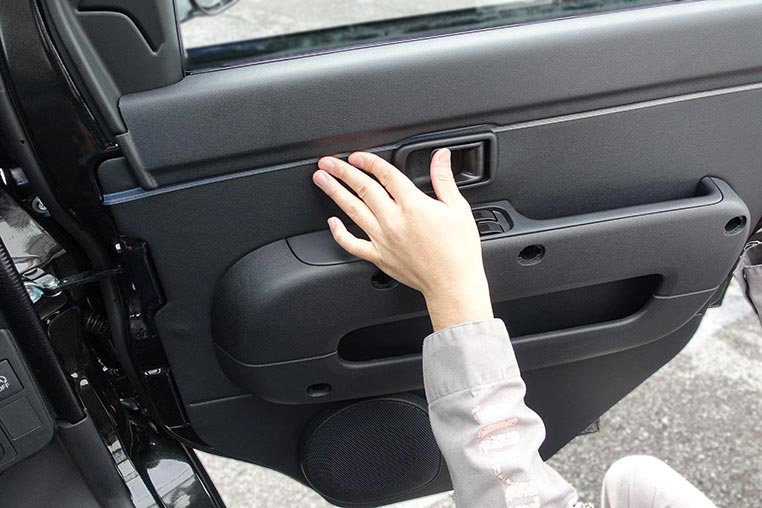

  仕上げに、アンビエントファイバーをしっかり隙間に押し込んでおきます。


•

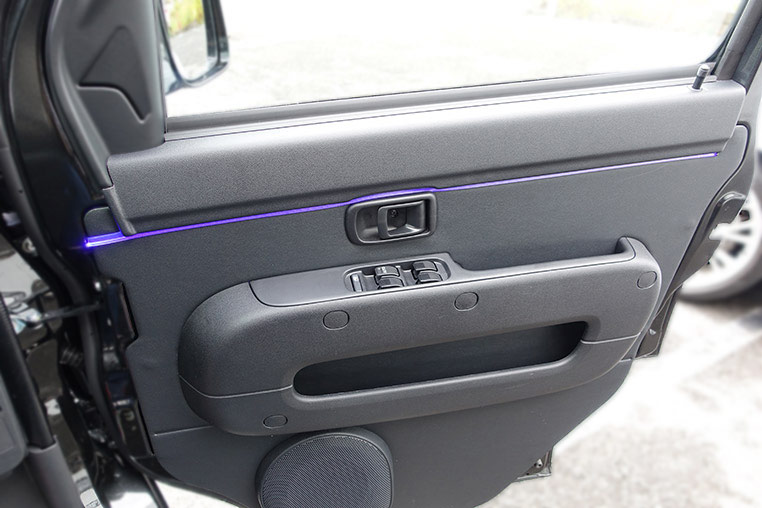

  今回は1本モノを埋め込んでいるので、LED光源もドア1枚につきひとつですね。

•

  フロントドア左右にアンビエントライトを付けたら、もちろんリアドアにも取り付けたくなります。
