アンビエントライトをDIYで作る方法。今回は自作アンビエントライトの素材・アンビエントファイバーを、車内に取り付けていく。基本的に初心者でもできるはめ込み式だが、ハマりが悪い（ゆるい）部分や干渉する部分に取り付けるには、ちょっとした工夫がいる。

•

  「アンビエントライトの自作方法①」の続き。

  ●レポーター：イルミちゃん

•

  前回の仕込み作業ができたら、アンビエントファイバーをダッシュボードパネルの隙間に差し込んでいきます。

  ●アドバイザー：エルパラ・平川研究員


•

  助手席側からスタートしました。

•

  といっても特に決まりはなく、作業しやすい方からはめ込んでいけばOKですよ。

•

  そうなのね。

•

  隙間の具合によって特にハマりが悪い（ゆるい）場合は、はめ込み部にスポンジテープを貼り付けるなどの工夫をすると、アンビエントファイバーが抜けにくくなります。

•

  今回のモデル車（HC27セレナ）では特にそういった工夫をしなくても、サクサクはめ込んでいけますね。さっそくナビ付近まで来ました。


•

  しかしここで一部、奥までハマらない部分が出てきました。

•

  ……おや？
  なんでだ？

•

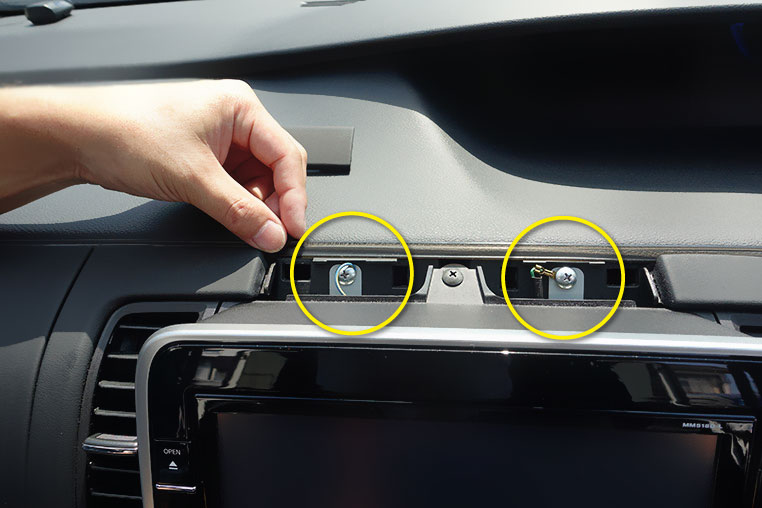

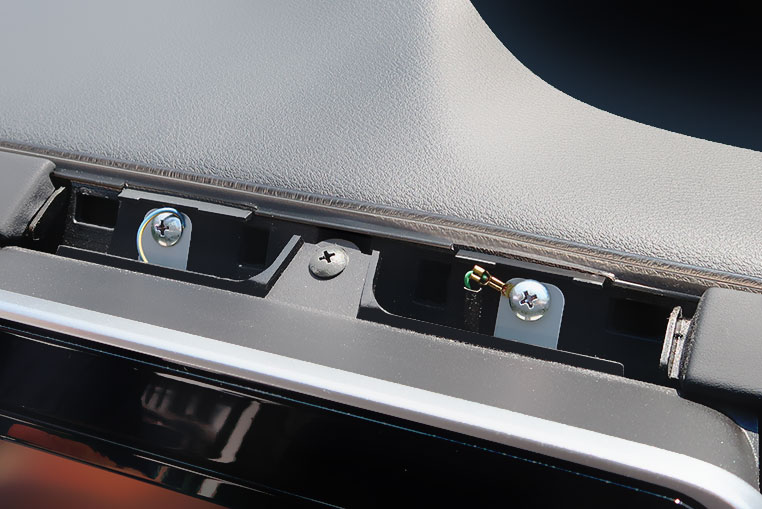

  パネルを外して確認してみると、ダッシュボードパネルの一部に突起があり、そこに干渉していたようです。


•

  あ～。パネルの隙間はあっても、裏側の状況はいろいろですよねぇ……。

•

  ここは干渉している部分だけ、差し込み用のベロをハサミでカットすれば、ピタっとはまってくれました。


•

  なるほど。干渉する所だけ、部分的にベロをカットしてもいいんだ。

•

  前後がしっかりハマっていれば問題ないですね

•

  なるほど。

•

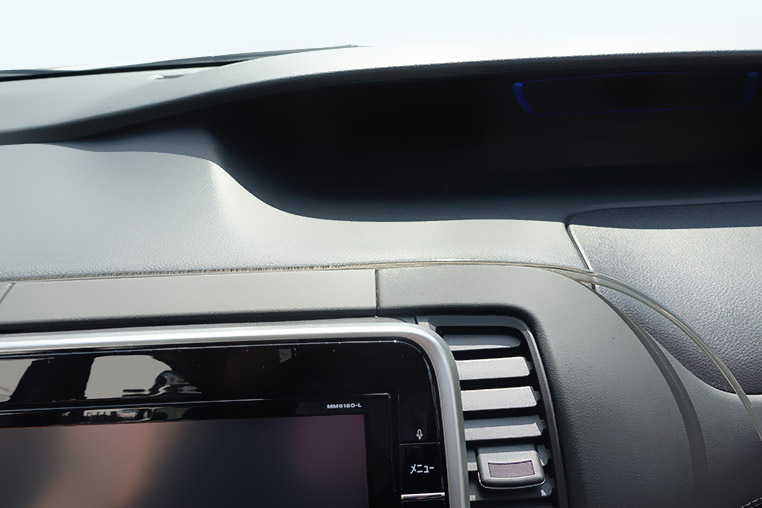

  似たような処理が必要になるのが、パネルが湾曲する部分です（↓）


•

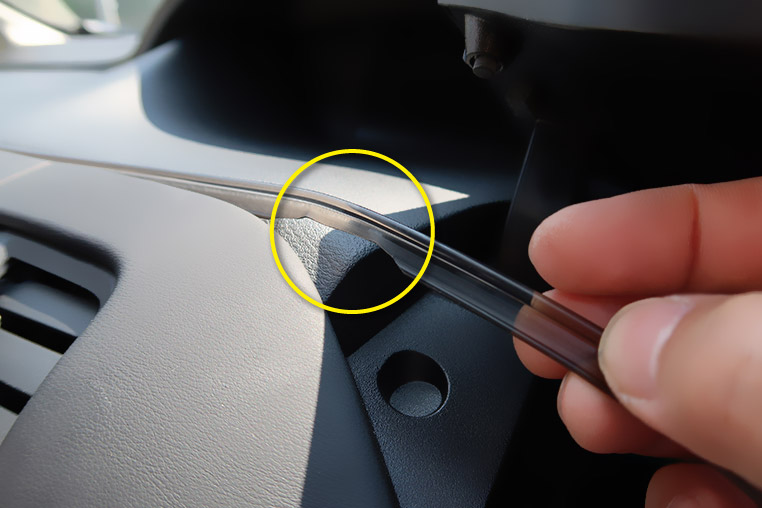

  こういう場所はアンビエントファイバーをそのままはめ込んでいくと、差し込まれるベロがたわんでジャマになってしまいます。

•

  あ～。確かに物理的にそうなりますね。

•

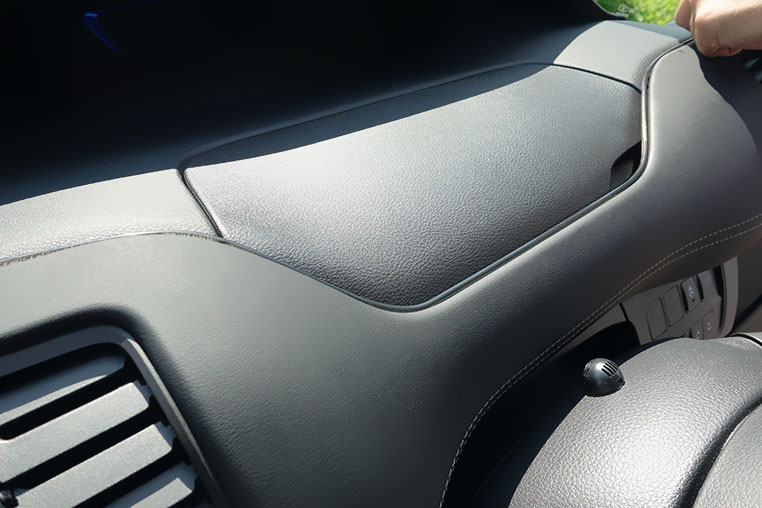

  そこで、パネルの湾曲部に合わせてこのようにカット（↓）します。そうすればキレイにハマってくれます。


•

  ただはめ込んでいくだけではなくて、こういう工夫が完成度を上げるポイントだ。

•

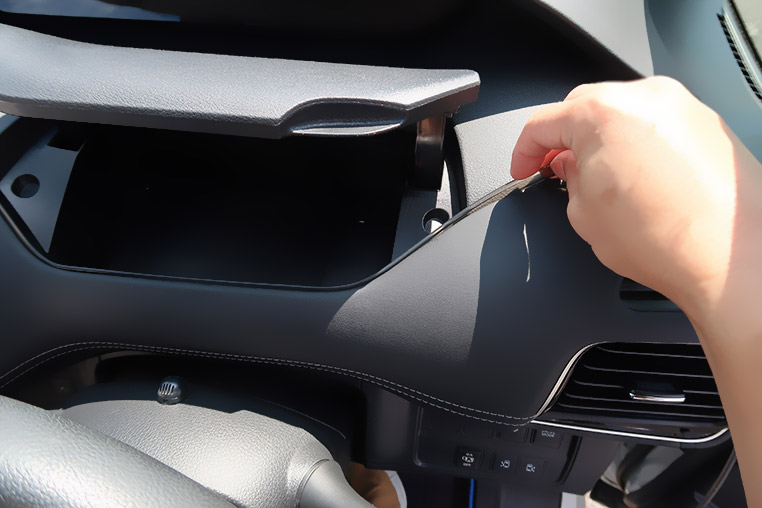

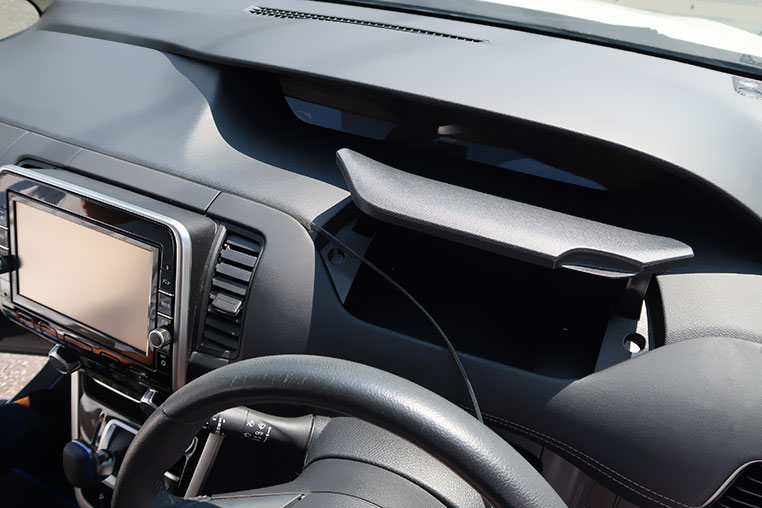

  なお、アンビエントファイバーはめ込み部分に、収納ボックス等の可動部がある場合は、可動したときに干渉しないかどうかをしっかり確認しましょう。



•

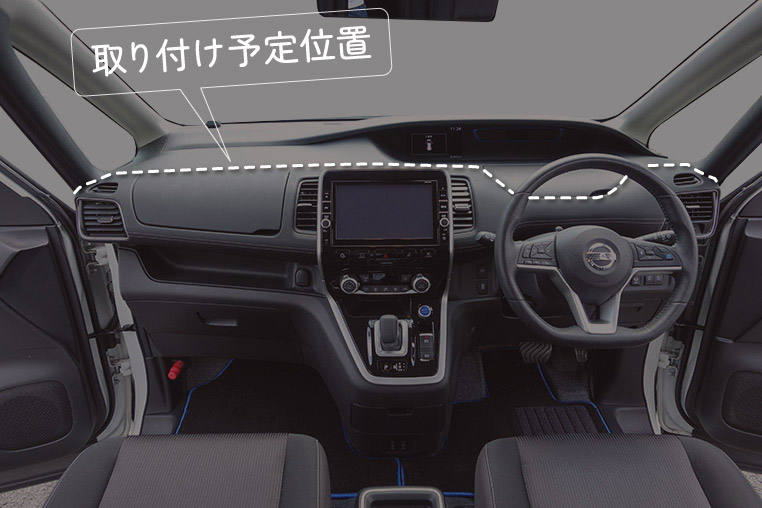

  ……ということで今回のセレナでは、1本モノのアンビエントファイバーでダッシュボードを横断してきました。

•

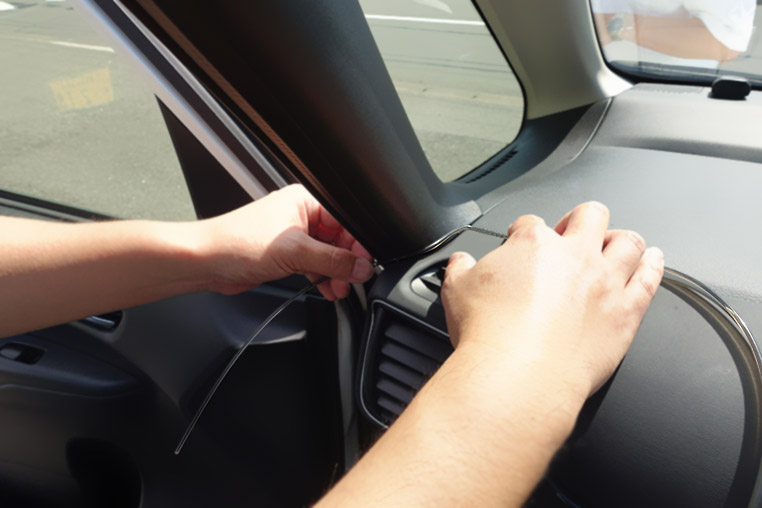

  アンビエントファイバーを運転席側の右端まで這わせたら、ピラー内張りとダッシュボードパネルの隙間にしっかり押し込みます。


•

  この先の隠れる部分（今回は50センチ程度見ている）については、最初の仕込み作業と同じように、アンビエントファイバーのベロをカットしておきます。

•

  これでアンビエントファイバーの取り付け自体はできたぞ。

•

  ここからは、LED光源用の配線作業です。
