DIYイルミネーション

---

LEDネオンサインボード
（光る文字の看板）の作り方
╱材料編

DIYラボ別館：ユキマちゃん

---

アドバイザー：エルパラ 平川研究員

---

•

  ……。

  ●DIYラボ別館：所長

•

  ふぅ～。
  上手くいったわね。

•

  オレまで巻き込むとは……。

•

  だって！ LEDネオンチューブ以外にどんな部品を持ち出せばいいのか、よく分からなかったんだもの。

•

  ちょっと！
  また本館の倉庫から盗んできたのか。

•

  あー、ぜ〜んぜん大丈夫。車とは関係ないテープLEDだから、バレやしないわ。

•

  そういう問題じゃないと思うが。

•

  ……車とは関係ないテープLEDってなに？

•

  コレよ、コレ。

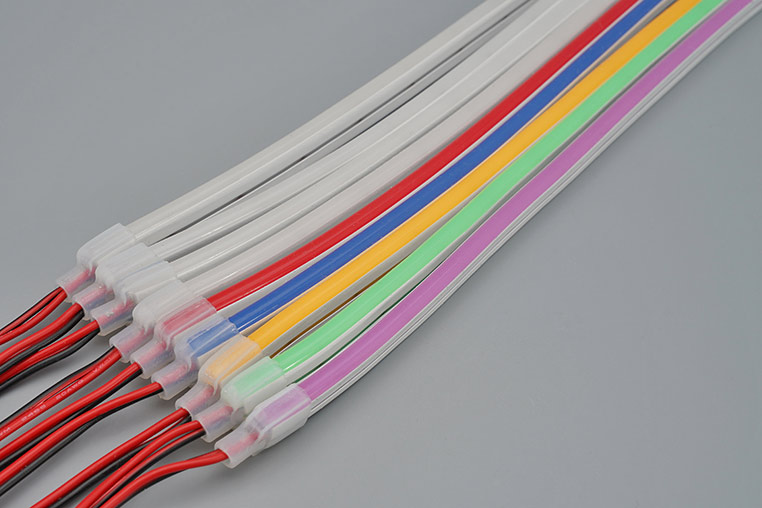

エルパラで販売開始した、LEDネオンチューブライト

•

  今年エルパラでも販売を開始したばかりの、新型テープLEDですね。

•

  あー、この間、本館で紹介していたやつだね。クネクネ曲がるとかいう……。

  ※「LEDネオンチューブとは？ 従来のテープLEDとの違い」参照。

•

  でも、このLEDネオンチューブだけじゃあ、ダメなのよね。

•

  そう。まず電源。家庭用コンセントからテープLEDの電源を取るためには、例によってACアダプターが必要。



✔ AC100VからDC12Vに変換するスイッチングACアダプター。

---

※容量はいろいろあるが、今回は長いテープLEDを光らせるので、12V 5Aのタイプを用意。

•

  それから延長コードは……とりあえず1mぐらいでいいかな。



赤黒2P平行線 太さによるが1m╱100円〜180円程度で買える。今回使った太さはAWG24

•

  そしてACアダプターに対して、切りっぱなしの延長コードをつなぐのに使うのが、DCジャックコネクター。



DCジャックコネクター

•

  これがあれば、配線加工とかしなくていい。

•

  ねぇ、こんなにいろいろ持ち出して、何を作る気？

•

  LEDネオンサインボードを作るのよ。

•

  ネオンサインボード？

•

  LEDが文字の形に光っている看板よ。

•

  へぇ～、そんなものが本当にテープLEDでできるのかね。

•

  そのためにクネクネ曲がるLEDネオンチューブがあるんじゃない。

•

  曲げた状態で固定するためのホルダーは必須ですけどね。



ネオンチューブ用ホルダー。こういう備品もエルパラで販売している。

•

  それから、このホルダーをボードに固定するのに、M2.1のタッピングビスが必要だから、それも持ってきたぞ。

•

  あれ？
  使うホルダーって、これ？

•

  オーソドックスなタイプはこれ。一番安いしオススメ。

•

  値段なんてどうだっていいのよ。

•

  …だろうね。

•

  なんかクネクネ曲がるレールみたいのなかった？ もっと高そうなアルミ製のやつ。

こういうタイプもある



ネオンチューブ用レールホルダー。見た目ほど値段は高くはなく、エルパラだと1mが480円。

•

  ああ、さっきは慌てていたからな。ポケットに入るほうを持ってきた。レールホルダーなんか持ち歩いていると目につくし。

•

  そ、そんないい加減な揃え方でいいの？

•

  よくそんなこと言えるな。

•

  盗っ人猛々しいとはよく言ったものだ。

•

  心配しなくても大丈夫。単純な欧文のネオンサインなら、普通のホルダーだけでもできるよ。

•

  欧文なのかね？
  「別館」じゃないのか。

•

  あー。漢字だったらレールホルダーのほうがいいですね。

•

  バカ言わないでよ。そんなネオンサインを光らせたら、「盗んだのは私達です☆.｡.:*･ﾟ」って言ってるようなもんじゃない！

•

  私たち、って言うのはヤメロ。

•

  おいおい、間違っても私の名前は出さないようにしてくれよ！

•

  なんなら「所長」って光らせようかしら。



ヘボン式で「SHOCHO」

---

•

  ……。

•

  ……それにしても、このホルダーだと「ピンポイント固定」しかできないと思うんだけどな。

•

  まあ見てなって。……あ、それから意外と大切なのがこのアイテム。



ネオンチューブ用エンドパーツ

•

  ネオンサインを作るときは、LEDネオンチューブのエンド部（末端）まで発光させたほうがキレイだから、これを付けるんだ。

•

  文字の端まで手抜かりなしってことね。

•

  それから看板を作るなら、こういうアイテム（↓）もあると便利。

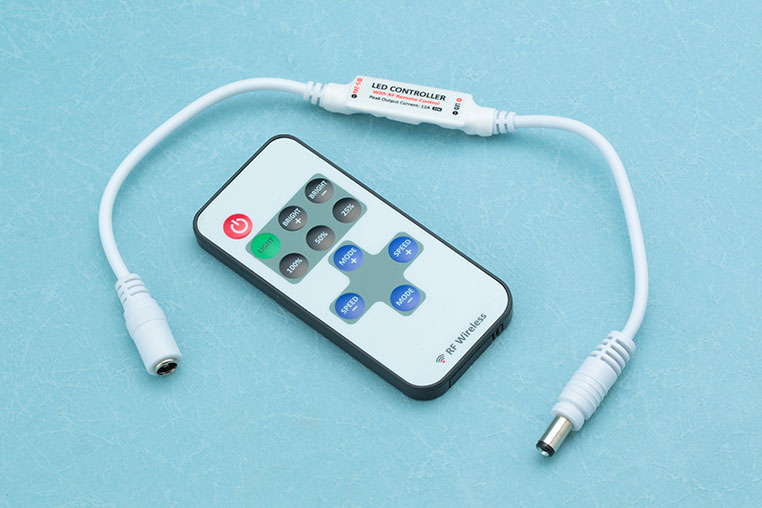

ミニRF 点滅調光コントローラー

•

  これは何かね？

•

  ネオンサインの明るさを変えたり、点滅させたりできる点滅調光コントローラーですよ。

•

  ナルホド。本格的なネオンサインができそうね～。

•

  面白そう。

•

  これで、ネオンサインを作るのに必要なアイテムが出揃ったようね。

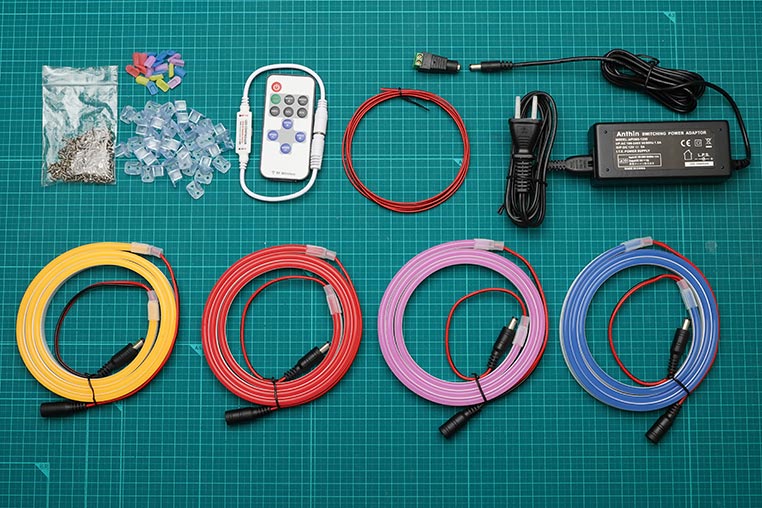

ネオンサインを作るのに必要な材料



LEDネオンチューブライト 120LED/m 1m	×5本
ネオンチューブ用ホルダー	×82個
ネオンチューブ用エンドパーツ	×22個
ACアダプター 12V 5A	×1台
赤黒2P平行線・AWG24	×1m
DCジャックコネクター	×1個
ミニRF 点滅調光コントローラー	×1台
M21タッピンビス	×164本

•

  ……こんなにいっぱい本館の倉庫から持ち出したら、さすがに気づかれるぞ。

•

  ……あ、まてよ。
  考えてみるとアレもないと……。

•

  さあ！ 本館の連中に気づかれる前に、作業にとりかかるわよ。

•

  ギクッ。

•

  ……おい。
  誰か来たぞ。

•

  ち。
  もう気づいたのか。

•

  ひいぃ～。
  もうオシマイだぁ。年越せないィー〜！
