ウインカーポジションは、コンピューター制御されたヘッドライトでもできるのか？

ウインカーポジションは、ドレスアップ技としては殿堂レベル。昔からあるが、今も人気が衰えない。しかしコンピューター制御のヘッドライトが、ウインカーポジション化を阻む流れは明らか。今後、ウインカーポジションはどうなってしまうのか。

•

  ウインカーポジションは、昔からある定番ドレスアップ。しかしこれも、簡単にはできなくなりつつあります。

  ●レポーター：イルミちゃん

•

  今の車では、市販のウインカーポジションキットは付けられないヘッドライトが増えていますね。

  ●アドバイザー：球屋 森田研究員

•

  それって、ナゼなのでしょう？

•

  ようするにウインカーやポジションが、バルブ（電球）ではなくなってきているから……ですね。

•

  フム。純正で、LED仕様になっているヘッドライトが増えています。

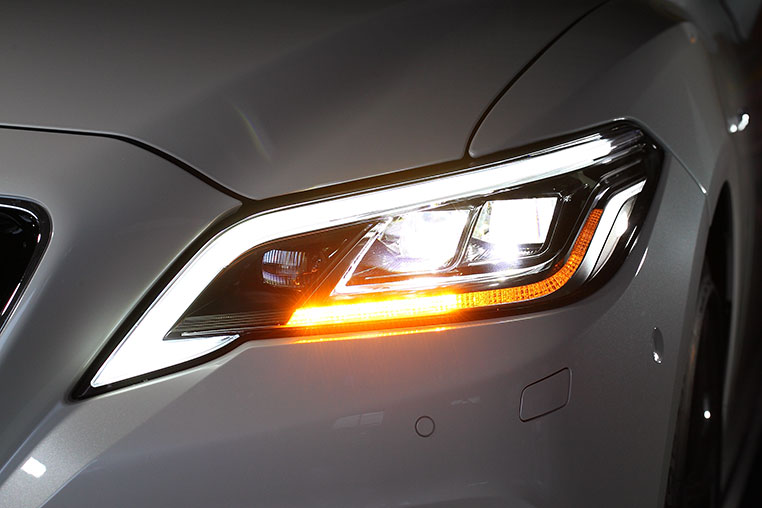

ポジション・ウインカー・ヘッドライト（ロー・ハイ）、全てLED化された純正ヘッドライト。

•

  今どきの純正シーケンシャルウインカーだって「LEDだからこそできるコト」ですもんね。

•

  そういう最新型のLEDヘッドライトだと、そもそもヘッドライト裏から配線なんて出ていないんですよ。

•

  ヘッドライト裏に、配線がない？

•

  昔ながらの、ウインカーやポジションにバルブ（電球）が使われている車であれば、そのソケットに対して、12Vのプラス線とマイナス線がつながっていました。



✔ 電球ウインカーの場合は、ウインカー点灯のタイミングには12Vの電気がプラス線に流れている。

•

  ポジションバルブもウインカーバルブも、その点では同じだったのです。

•

  フムフム。

•

  この線に対して、後付けユニットの配線を接続することで、ウインカーをポジション点灯させる。それが、ウインカーポジションキットの仕組みです。

•

  ちなみに、ウインカーポジションキットの取り付け方法は別記事でやってます。

ウインカーポジションの配線例



✔ 詳しくは、「ウインカーポジション取り付け方法」参照。

•

  しかし、こういったキットの取り付けは、ヘッドライト裏に+12Vのウインカー線やポジションランプ線があるのが前提ですね。

•

  上の取り付け記事を見ると分かりますが、ウインカー線を切って、ユニットが割り込んでいきます。


•

  しかしそのウインカー線がない、純正LEDヘッドライトが増えています。

•

  ……それでよく、ウインカーが光りますね？

•

  コンピュター制御されていますから。……ボケている場合ではありません。

•

  そういえば！ 30アルファード╱ヴェルファイア前期の登場あたりから、「ヘッドライト裏からスモール＋12V線が取れない」という話がありました。

•

  そうですね。今どきの純正シーケンシャルウインカーヘッドライトだと、ウインカー線も取れないってことです。

•

  ヘッドライト裏では、何の線も捕まえることができないという……。

•

  外側から見えるのは、コンピューターの入り口だけですね。



写真はC-HRのLEDヘッドライトに付いているコンピューター。

•

  そのコンピューターを介した後で、ウインカーやポジションなどに電気を振り分けているんだ。

•

  それらは、ヘッドライト内部で行われているのです。

•

  では、そういうコンピューター制御の最新型ヘッドライト車は、ウインカーポジション化はできない？

•

  ヘッドライトの外側の配線をいじってどうにかする、という手段では無理ですよね。ヘッドライトを開けて（殻割りして）加工するなら、話は別ですが。

•

  実際のところ、球屋では新型クラウンのシーケンシャルウインカーヘッドライトをベースに、ウインカーポジション化することには成功しています。



✔ 詳細は、球屋Webサイトの「22系クラウンヘッドライトカスタム」参照。

•

  これは、なぜ出来たんですか？

•

  ようは、ヘッドライトをバラしたから、という答えになるんですけどね。

•

  バラせばできるんだ。

•

  そうですね。

•

  でも、ヘッドライトを開けたところで、中の回路はコンピューター制御なんでしょ？

•

  基本的に、コンピューターが関わっている回路を触るのはリスキーなので、そういうことはしないんです。

•

  ……それでどうやって、ウインカーをポジション点灯させると言うのでしょうか？

こんな技こそ、前に解説したリレーを駆使してやるんです



---

•

  リレーかぁ。
  なお、球屋・森田研究員のリレー講座は下記記事にて。



✔「LED加工のプロに教わる「リレーの使い方」実践編」参照。

>>>リンク先で詳しく読む。

•

  リレーを複数組み合わせれば「スモールオンのタイミングで、常時電源をウインカーに流す」とか「ウインカー信号が入ったら点滅させる」……などの制御は可能です。

•

  でも、そのスモール線とかウインカー線がどれがどれだか分からないのでは？？？

•

  純正回路をいじるのはリスキーだから、ヘッドライトの外部から持ってくればいいですよね。

•

  ほお。

•

  ヘッドライト裏にポジション線がなくても、室内にはイルミ電源（スモール電源）がありますよね。

•

  それなら、取り方も解説していますが……。



✔「イルミ電源の取り出しはスイッチ裏が近道！」参照。

>>>リンク先で詳しく読む。

•

  ウインカー信号や常時電源だって、室内側で取れます。例えばキックパネル裏には、だいたいの信号線が通っていますよ。

•

  キックパネル裏は、いろいろな意味で狙い目のようですね。



✔「常時電源の取り出し場所として、キックパネル裏は狙い目」参照。

>>>リンク先で詳しく読む。

•

  ようは、ウインカーをポジション点灯させるにあたって、必要な信号線や電源は、室内側でも全部揃うわけですよ。

•

  あー、なるほど。

•

  ヘッドライト内で取らないといけないルールは、ありませんので。

•

  ……それを室内側からエンジンルーム側に出して、ヘッドライトまで運ぶと？

•

  そうですね。あとはリレーを複数組み合わせて、ヘッドライト加工して付け直したLEDをつなげば、好きなように光らせることは可能です。

•

  そういうことをやってるのか～！

•

  ようするにやっていることは、今までとそんなに変わらないのです。

•

  しかし、わざわざ室内から配線をヘッドライトまで取り回すとか、すごい手間ですね……。

•

  そこで面倒くさがっていたら、加工なんてできませんよね。

•

  ……ウッ。

•

  それを言い出したら、ヘッドライト加工なんて全部面倒くさい作業ってことになります。

•

  そりゃあ、そーだ。

•

  それにアナログ配線方式は、手間はかかりますがリスクが少ない。ヘタに純正回路をいじってコンピューターを壊すほうが、よほど面倒な話になります。

•

  ごもっとも。

•

  ヘッドライトを分解する作業と、リレーの知識さえあれば、最新型のLEDヘッドライトだって、ウインカーポジション化はできるんです。
