スピーカーケーブルをドア側に通す配線方法。ここでは純正リアスピーカー後付けを例に、実践的にプロに教わる。スピーカーケーブルは、純正配線カプラーを通して車体からドアに通す必要があるのが難しいところ。その点をまず理解しておこう。

•

  前回は「純正でリアスピーカー無しの車に、純正リアスピーカーを後付けする方法」を解説しましたが……

  ●レポーター：イルミちゃん

•

  今日はスピーカーケーブルをドア側に通す配線作業について解説します。

  ●アドバイザー：カーデン 佐伯研究員

•

  モデル車のヤリスだと、リアドア手前の室内側まではリアスピーカーケーブルが通っていたので、まだラッキーなほうなのかな？

•

  まあナビからピラー裏までの配線作業はショートカットできた分、ラッキーとは言えますが……

•

  ふむ。

•

  しかしスピーカーケーブルの取り回しで一番やっかいなのは、ドア側へと通すところです。

•

  む。

•

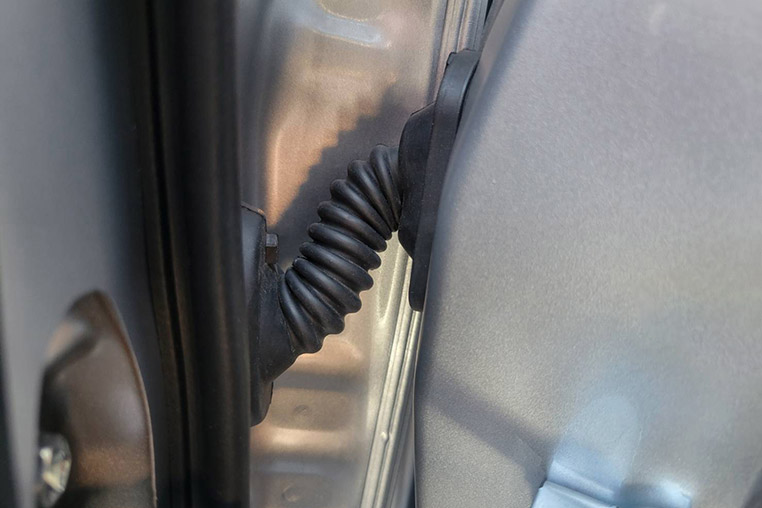

  フロントドアもリアドアも、ドア側に純正配線が通っているところは蛇腹のホースになっています。

•

  この中に配線を通すのね。


•

  ここで問題なのがカプラーです。ドアに渡る配線は、このようにカプラーが使われていて脱着可能な状態になっています。これは室内側（↓）


•

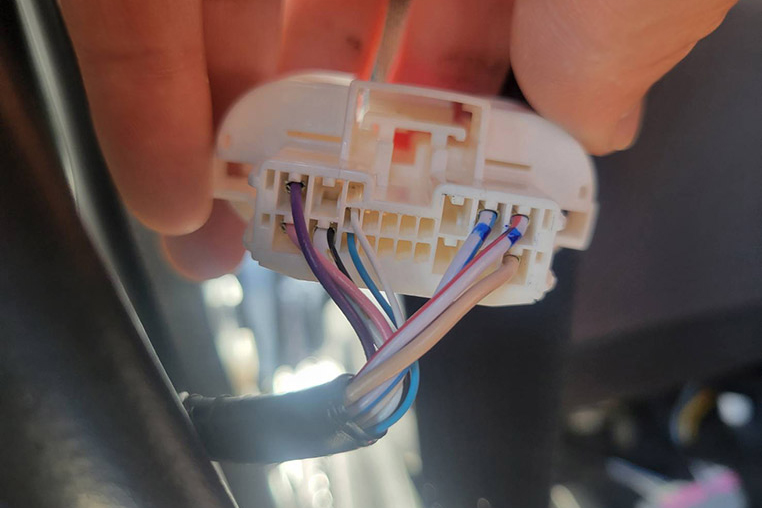

  ピラー内張りを外した状態で、室内側からカプラーが確認できます。ドアを外すときのために、このようにカプラーが使われています。

•

  ここまではリア用のスピーカーケーブルが来ているという話でしたね？

•

  そうです。モデル車両のヤリスの場合は、こちらのピンクとムラサキの線が、リアスピーカーケーブルでした。


•

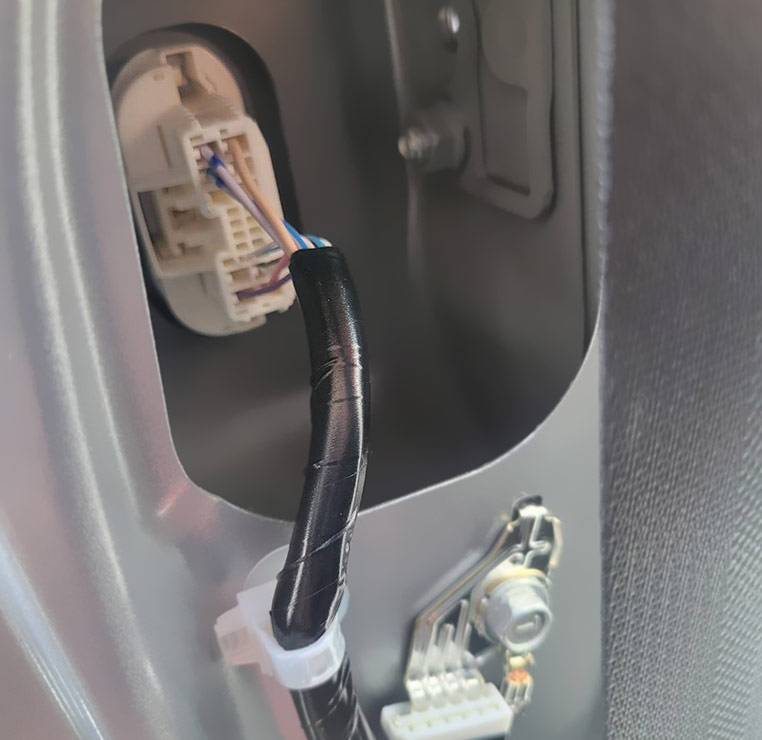

  しかし、このカプラーがつながる相手のドア側のカプラーには、このピンクとムラサキ線の続きが無い（配線無し）という状況なのです。

•

  つまりその先のスピーカーケーブルは、自前で用意して延長するってことね。

•

  そうなんですが、この場合って、スピーカーケーブルをカプラーに差し込まないといけないわけですよ。

•

  ムムム……ということは？

•

  この純正カプラーに合うカプラー用端子を、スピーカーケーブルに付けないといけません。

•

  この純正カプラーに刺さる端子が必要になると。

•

  そうですね。そこがちょっとやっかいだとは思います。

•

  純正のカプラーに合う端子は、普通に手に入るものなのでしょうか？

•

  うーん、カプラーにもよるので、ネットなどで探すことになるでしょうね。

•

  入手できないとしたら？

•

  その場合はカプラーに穴を開けて、配線を通すしかないでしょうね。

•

  カプラーに穴を開ける？

•

  カプラーを見ると、全てのピンが使われているわけではなく、空きピンになっている箇所もあります。


•

  パワーウインドウの線やドアロックの線など、いろいろといっしょに通っているんですが、余りもあります。

•

  その余りが……使える？

•

  はい。空きピンを利用して、ドア側と車両側のカプラーの両方にドリルで穴を開けて、配線を通す手もあります。

•

  あくまでもカプラー内を通過させるんだ。カプラーではないところから通そうとしても無理なんですね。

•

  蛇腹ホースを通さない空中配線になってしまいますよ…。

•

  そういうことか……。

•

  ちなみにこの場所は、カプラーを抜く作業自体もけっこう大変です。

•

  スピーカーケーブルをドア側に渡すのってそんなに難しい作業だったんですね。

•

  最近の車だとカプラーを通してスピーカーケーブルを渡すパターンが多いので大変ですね。かといってカプラーを無視してドア側に配線を渡すのは難しいし。

•

  つまり純正スピーカーケーブルがドア側に渡っていない今回のケースは、やっかいなんだ…。

•

  その点フロントドアは、純正スピーカーケーブルが渡っている。一般的なスピーカー交換ではそれを利用します。



純正スピーカー線のカプラーからギボシ端子に変換するハーネスなどが、スピーカーに付属していたりする。

---

「車のスピーカー交換方法」参照。

•

  しかしフロントスピーカーでも、社外スピーカーケーブルに交換して引き直したい……となったら、同じことですので、なかなか大変な作業ですよ。

•

  なるほど、なるほど。

•

  フロントドアだと使えそうな空きピンがない状況もあるので、そういう場合は、ピンの配列を変えたりといった工夫をすることもあります。

•

  そこまでするんだ！

•

  今どきの車だとそういう工夫も必要になったりしますね。

•

  スピーカーケーブルのドア渡しは、想像以上に大変だということがよく分かりました…。
