ラテラルロッド調整方法について、意外と知られていない事実

ラテラルロッドとは、ワゴンRやハスラー、ジムニー等、主にスズキ車のリアの足まわりに付くナナメ向きのロッドのこと。車高を落とすと左右どちらかにタイヤ＆ホイールを押し出してしまう力がかかるため、長さを調整できる社外品に交換するのだが、調整方法には意外なコツがある。

•

  今日は、ラテラルロッドの調整方法について解説します。

  ●レポーター：イルミちゃん

•

  これは意外と、知られていない重要なポイントがあるんですよね。「真ん中に調整すればいい」、と思っている人が多いのですが。

  ●アドバイザー：J-LINE 氏家研究員

•

  てゆーか……。
  ラテラルロッドって、なんでしたっけ？

•

  という初心者の人のために、キホンを解説。ラテラルロッドは、ワゴンRやハスラーやジムニー等、主にスズキ車のリア（3リンク式）の足まわりに付いているパーツです。

•

  ふーん。
  全車種に付いてるわけではないのか。

•

  最近主流の、トーションビーム式のリアには付いていません。でもリンク式の場合は、左右輪をつなぐリアアクスルと、車体をつなぐラテラルロッドが付いている。

•

  ワゴンRを後ろから見ると……リアアクスルの左端から、車体の右端に向かって、ナナメの棒が伸びていますね。


•

  車高調やダウンサスを付けてローダウンすると、ラテラルロッドの角度は、水平に近づいていきます。

•

  車高が落ちることで、足まわりと車体が近づくからか。

•

  そして上のワゴンR（↑）のように、右上から左下に向かってラテラルロッドが付いている場合は、ロッドが水平に近づくと、左方向にホイールを押し出してしまいます。

•

  あー、なるほど。

•

  要するにリアアクスル（車軸）と左右ホイールが全部セットで、左にズレるわけです。

•

  結果、ホイールが左寄りになるんですね。

•

  そうです。そのせいで干渉してしまったりもする。だからこの手の車（ワゴンやハスラーやジムニー等）は、ラテラルロッドを社外品の調整式に交換するんですね。

社外品のラテラルロッド。長さ調整できる


•

  社外品は、調整機構を持たせてあるんだ。

•

  そうなんです。そのおかげで、左右方向がズレたホイールを戻せるわけです。

•

  なるほど〜。ではラテラルロッド調整で、ズレたホイールを真ん中に戻せばいいわけですね〜。

•

  ……って思う人が多いんですよね。

•

  あれ？
  違うの？

•

  5J、5.5Jといった一般的な軽自動車用サイズの細いホイールを履いているなら「真ん中で合わせる」でも、まあ問題はないかも知れません。

•

  問題があるとしたら？

•

  6.5J、7Jといった太いホイールを履いている軽自動車は、それでなくても、もともと左右方向スペースがギリギリです。

•

  だから「ラテラルロッド調整で真ん中に戻さないと、当たる」……というリクツですよね。

•

  そうなんですけど、その“真ん中”が停車時での真ん中だという点が、問題なのです。

•

  ムムム。

•

  ラテラルロッドの特性で、車高の変化によってリアホイールの左右位置がズレるという話を思い出してください。

•

  ワゴンRを例にすれば（↓）……車高が落ちるほど、左にズレてくるんですね。


•

  これを真ん中に調整しておいても、走行中にバウンドして車体が沈み込んだときは、一時的に左にズレます。

•

  あー、そうなりますね。

•

  停車時にホイール位置を真ん中にしておくということは、沈みこんだときには左に寄る、ということですね。

•

  走行中に、左がハミ出る心配？

•

  ……というよりも、右ホイールが奥に引っ込んで、当たるんですよ。

•

  ええ〜！

•

  タイヤ＆ホイールと車体側の干渉とは、沈み込んだときが一番当たりやすい、というのは分かりますよね。

•

  それはそうですよね。
  車体とタイヤ＆ホイールが近づくわけですから。

•

  その状況で左に寄るんですから、当然右側のタイヤが干渉しやすい。

•

  そういうことか〜。

•

  「走行中、右側ばっかり当たる（擦る）んだよな〜」などのケースは、ラテラルロッドの調整の仕方に、問題がある可能性があります。

  ※今回の話は、ラテラルロッドの向きによっては逆の話になります（車種によっては右へズレるので、左ホイールが内側に当たる）

•

  ラテラルロッドを停車時に真ん中にしておいたら、走行中に右ホイールが内側に当たるカモ……。

•

  6.5Jとか7Jの太いホイールを履いていると、ありがちな話です。

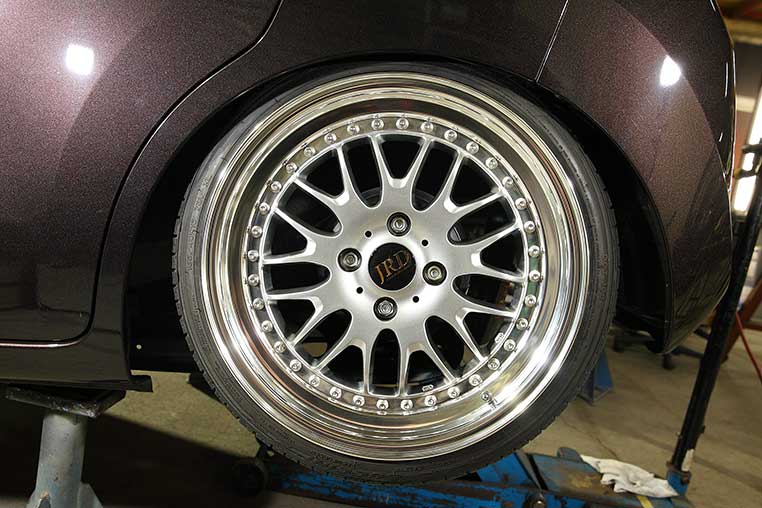

軽自動車のドレスアップでは定番の6.5J


•

  では、どうすれば……。

•

  沈み込んだ時に、ホイールが一番当たりにくい場所に来るようにすればいいんです。

•

  ホー。
  どこですか、ソレ？

•

  タイヤハウスの形状は、ドーム状です。真ん中あたりが一番天井が高くて、上下のスペースがある。

•

  太いホイールが奥にいくと、ショックに当たったりしますよね。

•

  そして反対に外側に寄っていくと、下がってきたタイヤハウス側面に、タイヤのカドが当たったりしやすい。

•

  フムフム。

•

  だから沈み込んだ時に、ホイールが一番当たりにくい位置……すなわち、真ん中に来るようにしたいのです。

•

  沈み込んだ時に、真ん中になるように調整するってことは……、

•

  今回のワゴンRの例でいうと、普段の車高だと、やや右寄りってことですね。

•

  そういうことか〜！

•

  今回のワゴンRのケースだと、右寄りにしておくリクツは分かりましたが……センターから何センチ、右に寄せておけばヨイでしょうか？

•

  いや、停車時に右に寄せておくというよりも、沈み込んだ状態を作って、その状態でラテラルロッドを調整して真ん中にする。それが一番確実です。

•

  え!?
  沈み込んだ状態？ どうやって作るんですか？

•

  以前の記事で紹介した、「わざとバンプタッチさせる方法」を使うんですよ。



「わざとバンプタッチ（フルバンプ）させれば限界車高が分かる」参照。

•

  この方法で、タイヤ＆ホイールを付けてバンプタッチ状態を作る。そこでラテラルロッドによる左右調整で、真ん中にしておきます。

•

  な〜るほど。

•

  そうすれば、一番当たりやすい場面（車体が沈み込んだとき）で、一番当たりにくい位置にタイヤ＆ホイールが来る、ということです。

•

  ラテラルロッドの調整は、足まわりセッティングの順番としては、バンプラバーの処理より後のほうがいいです。

•

  バンプラバーの処理っていうのは？

•

  ワゴンRのように「足まわりとフレームが接触しないようにバンプラバーが入っている車の場合」は、バンプラバーをカットしないといけない話はしましたよね。

このタイプのバンプラバーは切るしかない



ショック内蔵型バンプラバーは基本的に切らないで、ショックの全長調整でかわす。

•

  バンプラバーの切り方は、「バンプラバーの正しい切り方（カットする長さ）とは？」を参考にしてください。


•

  バンプラバーをカットした場合、それによって限界車高が（ノーマルバンプラバーよりも）下がってきます。

•

  当然そうですね。

•

  だから、切ったバンプラバーに合わせて、フルバンプさせてセッティングしないと意味がないので……、

•

  そっか。
  だからラテラルロッド調整は、後回しなんだ。

•

  カットしたバンプラバーでバンプタッチ状態を作り、その状態で、太いホイールが一番当たりにくい位置（真ん中）に調整する。そうすれば、走行中の干渉が減らせます。
