ダミーセキュリティとしても使える、アクリルLEDスキャナーの配線方法。必要な配線は、キックパネル裏に全て集中しているため、取り付け作業は非常にスマート。あちこちバラす必要はない。

•

  「アクリルLEDスキャナーのDIY取り付け方法」の続き。

  ●レポーター：イルミちゃん

•

  前回は、クリアスターの取り付けに必要な配線の種類（↓）を解説しました。

  ●アドバイザー：CEP 服部研究員


•

  これらの線を、どこで捕まえたらいいのか？ 今日の主な作業は「電源取り出し隊」ですね。

•

  一番カンタンに取り出せる場所としては、キックパネル裏がオススメですね。



運転席足元の側面にあるのがキックパネル。

•

  キックパネル裏には、中継カプラーがあってさまざまな配線が通っています。

•

  そういえば常時電源の取り出し場所としても、狙い目と言ってましたね〜。

  ※「常時電源の取り出し場所として、キックパネル裏は狙い目」参照。

•

  それもありますし、ACC電源もアース線も、ロック線もアンロック線もキックパネル裏を通過しています。

•

  ……あれ!?
  ということは？

•

  クリアスターの取り付けに必要な電源・信号線は、キックパネル裏で全て片付いてしまうのです。

•

  なんと！
  ずいぶんと都合のいい話。

•

  それでは、まずはキックパネルの外し方から。

•

  ここでは80ヴォクシーがモデルですが、車種が変わってもキックパネルの外し方はだいたい同じです。

•

  なるほど。

•

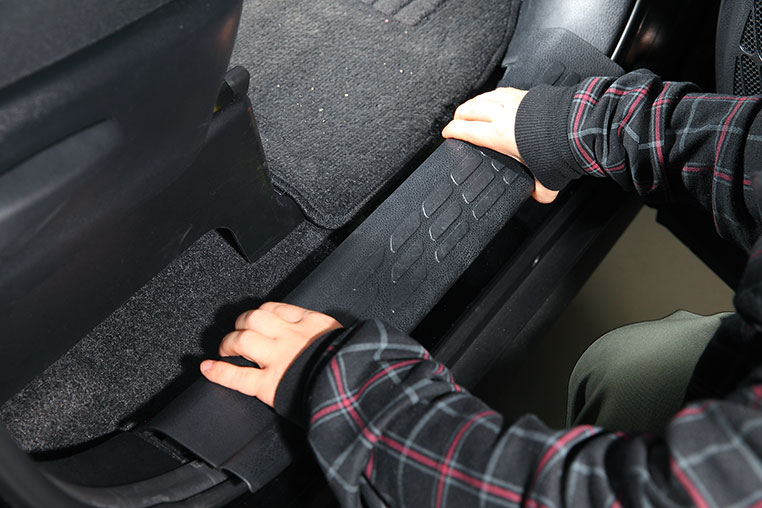

  なお、キックパネルの上にステップが重なっている場合は、先にステップを外さなければいけません。ここは車種にもよりますが。


•

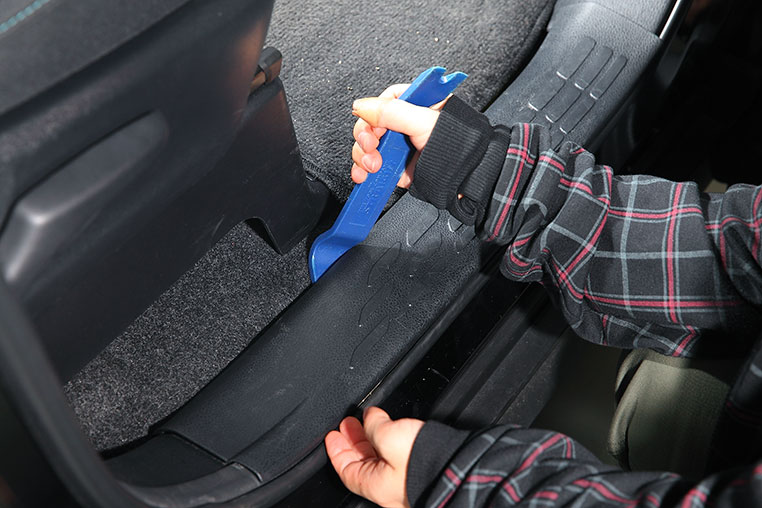

  固いときは、内張りはがしでこじってきっかけを作りましょう。

•

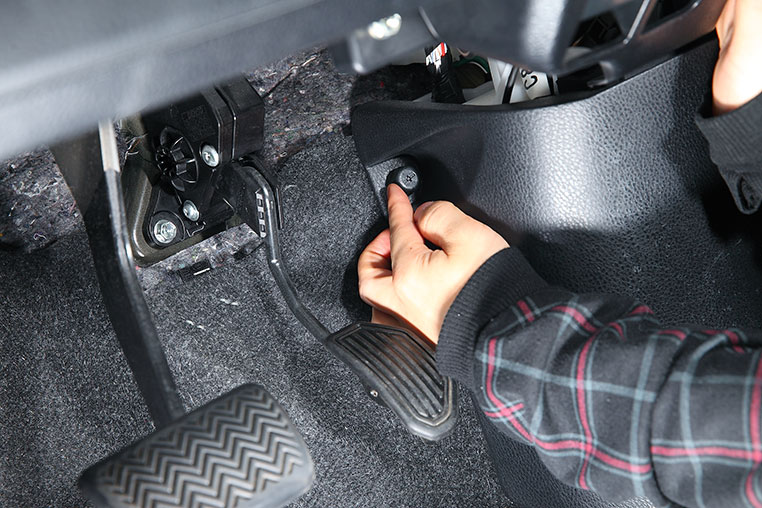

  あとは手で引っ張って、ピンを抜きます。


•

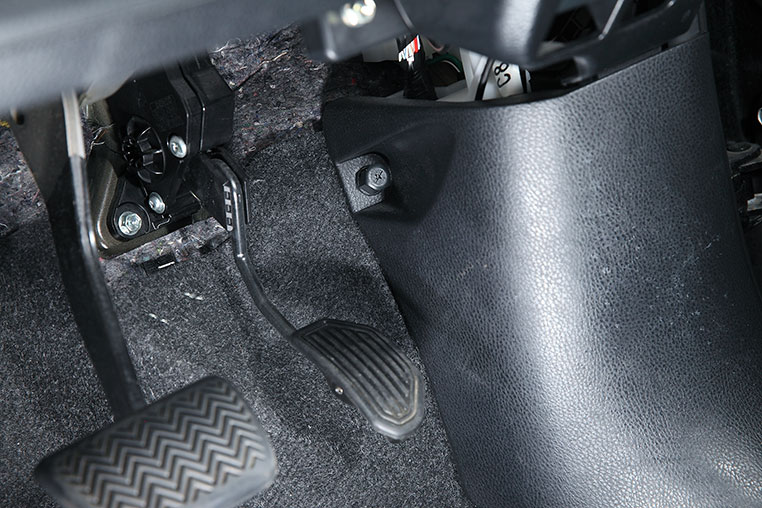

  キックパネルは、側面にネジあるいはピンが1本使われていることが多いですね。


•

  ピンを取れば、あとは手で全体を引っ張って外せます。

•

  キックパネルを外すと、このように（↓）中継カプラーがあります


•

  コネクターがいっぱい並んでいますね。ドレがドレだか……

•

  しかしよく見ると、ドア側に渡っていく配線の束があるはずです。

•

  それなら辿ってみれば分かりますね。


•

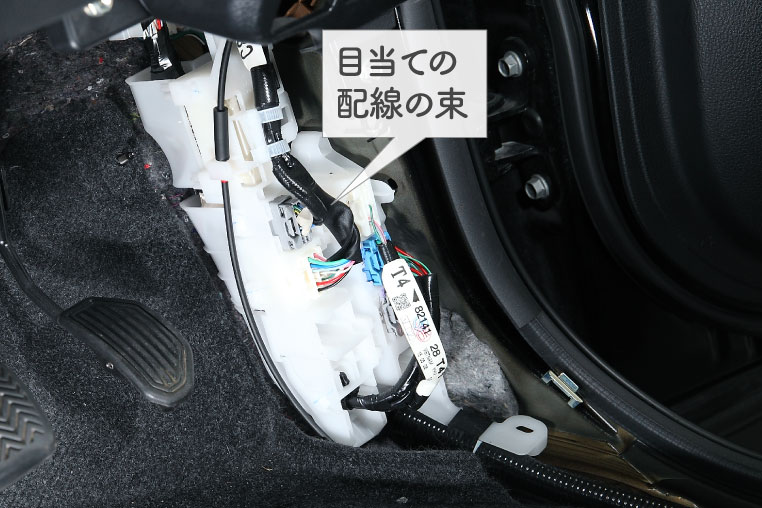

  隊長！ （80ヴォクシーの場合は）この配線の束が、上方にいってからドア側へと渡っています。

•

  このようにキックパネル裏は、ドア側に渡っていく配線が通っている場所でもあるわけです。

•

  ドア側への配線というと……

•

  ドア側に渡る線の中には、ドアロックモーターにつながるロック線とアンロック線は両方とも通っているし……

•

  おお。

•

  パワーウインドウのモーターを動かすためのしっかりした常時電源も通っているし……

•

  なるほど。

•

  ミラー格納がオンになるのはACC電源オンの段階からであることが多いので、ACC電源も通っています（あるいはIG電源でもOK）

•

  一網打尽！

•

  だから、キックパネル裏を外したら、まずはドア側に渡る配線を探して、それらの線を辿ってカプラーを見つけるんです。

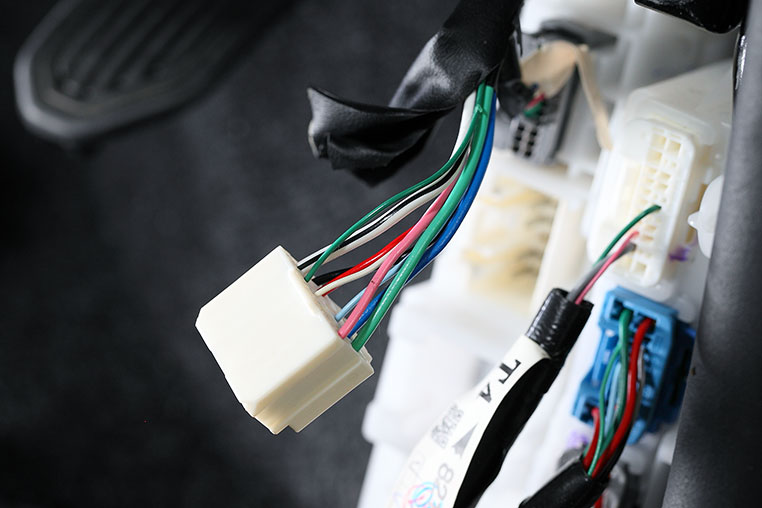

カプラーを抜いたところ


•

  ここまで来たら、検電テスターを使って、常時電源やACC電源を見つけるのはカンタンですね。

•

  検電テスターの使い方が分からない人は、下記記事を参考にしてくださいね。



✔ 検電テスターの使い方は、「検電テスターの正しい使い方」参照。

>>>リンク先で詳しく読む。

•

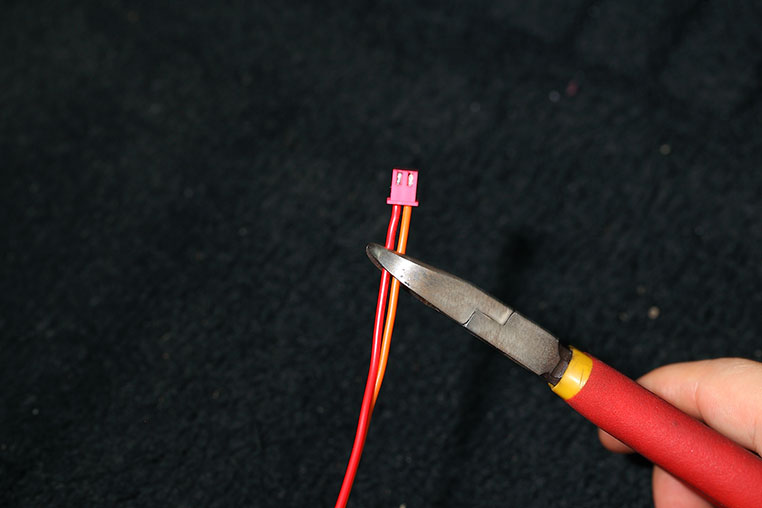

  なお、クリアスター（LEDスキャナー）を単独で取り付ける場合には、セキュリティ連動用のカプラーは切り落とします。


•

  そのうえで、赤い線（電源線）にエレクトロタップを付けて、常時電源につなぎます。

エレクトロタップを付けて……



使い方は「エレクトロタップの正しい使い方」参照。

常時電源につなぐ


•

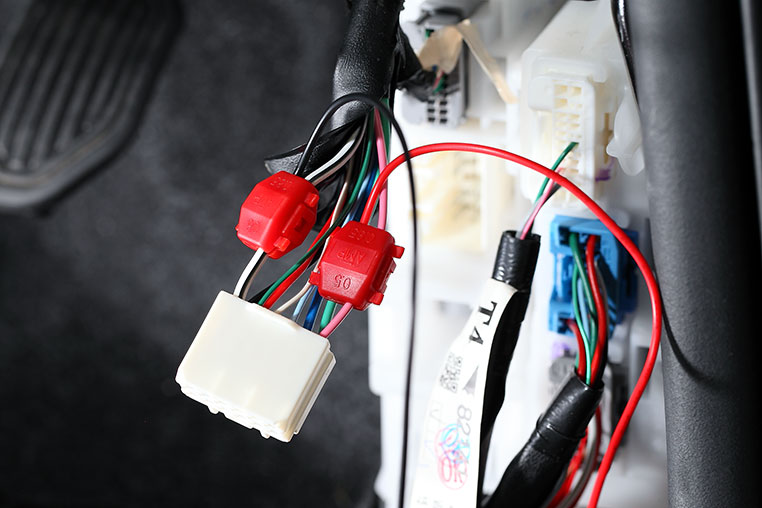

  さらに白黒のアース線に対して、クリアスター側の黒（アース）をつなぎます。

•

  なお、検電テスターでマイナス線を確認するときは、下記記事が参考になります。



✔ 「検電テスターでマイナス線を調べるときに便利なゼムクリップ」参照。

>>>リンク先で詳しく読む。

•

  そしてクリアスターのユニットから出ている黄色を、ACC電源線につなぎます。


•

  80ヴォクシーの場合は、常時電源とは別の（近くの）カプラーで発見できました。

•

  あとはロック線とアンロック線の探し方ですが、これは以前に詳しく紹介しましたね。



✔ 「ドアロックモーター配線（ドアロック線＆アンロック線）の探し方」参照。

>>>リンク先で詳しく読む。

•

  普通の電源線とは違って、普段は0V（マイナス）ですので、ロック（あるいはアンロック）した瞬間しか検電テスターが反応しません。

•

  検電テスターを当てた状態で、ロック＆アンロック操作して、連動する線を探しましょう。

•

  80ヴォクシーの場合は、常時電源やアースと同じカプラーの中に、ロック線とアンロック線もありました。

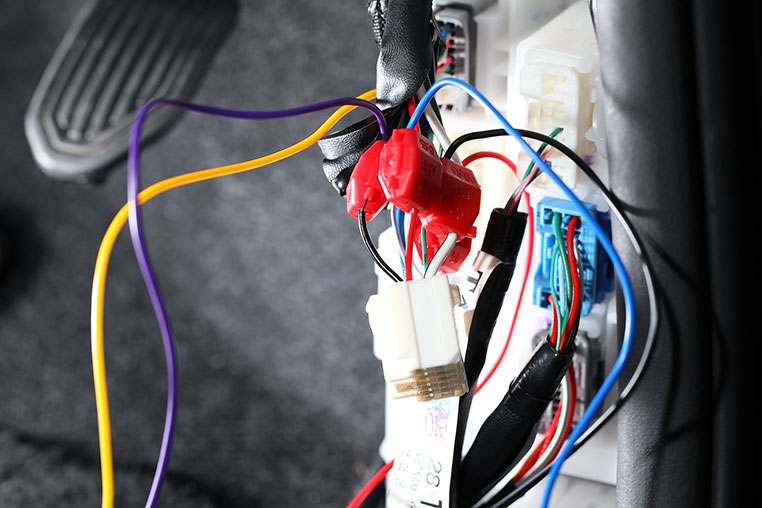

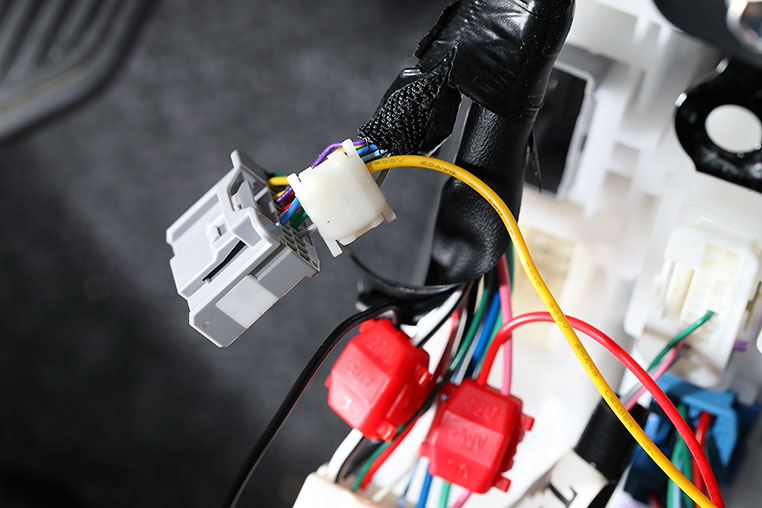

クリアスターの青をロック線に、紫をアンロック線につなぐ。

•

  これで必要な配線はすべて取れたことになりますね。

•

  あとはスキャナー用LEDの設置ですね。

•

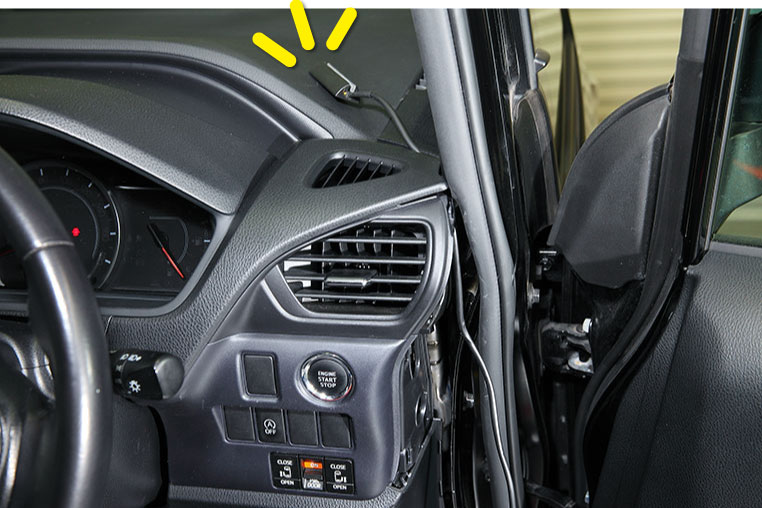

  まずは付属LEDの配線の取り回しですが、ダッシュボード横を通して上に通します。


•

  ダッシュボード端に両面テープで貼り付けて固定するので、まずは脱脂しましょう。

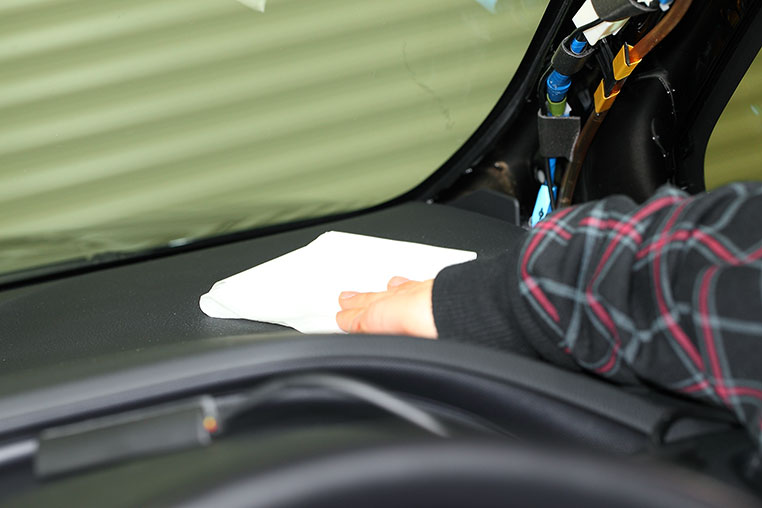

シリコンオフやパーツクリーナーで拭く

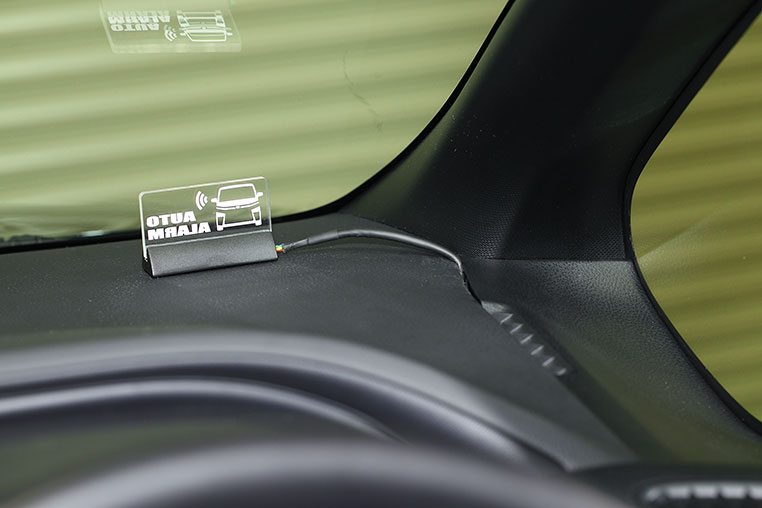

LEDスキャナーを貼り付けて固定


•

  あとは、設定用スイッチの配線をカプラーオンでつなぎます（↓）


•

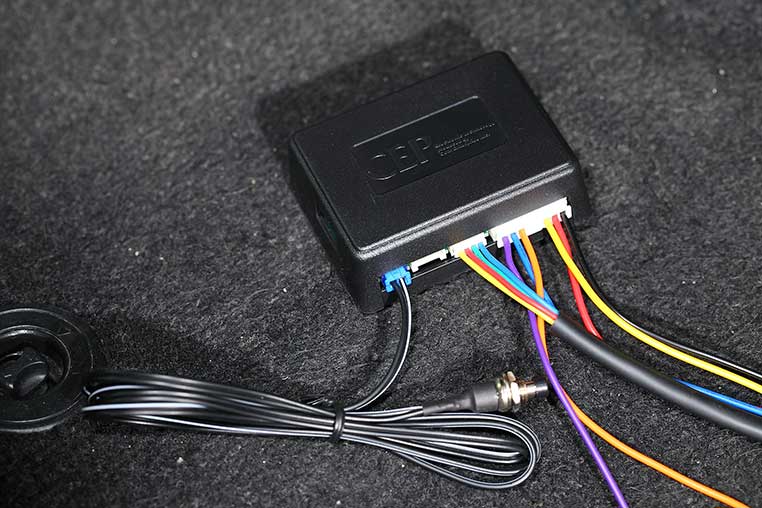

  本体と設定スイッチは、見えない場所に隠して、取り付け作業終了です。
