マップランプ/ルームランプ連動と各ドア連動をミックスさせたLEDフットランプを作るには？（助手席＆後席編）

• 1
• 2

マップランプ/ルームランプ連動・各ドア連動を組み合わせたフットランプの作り方。前回は運転席フットランプの配線を解説したので、今回は助手席と後部座席の巻。ここまで凝った制御でも、少しずつ紐解いていくと理解しやすい。

•

  「マップランプ/ルームランプ連動と各ドア連動をミックスさせたLEDフットランプを作るには？」の続き。

  ●レポーター：イルミちゃん

•

  前回は、運転席フットランプの配線方法を解説しました。

  ●アドバイザー：CEP 服部研究員


•

  次に助手席フットランプ。どう配線したらできるのでしょうか？

•

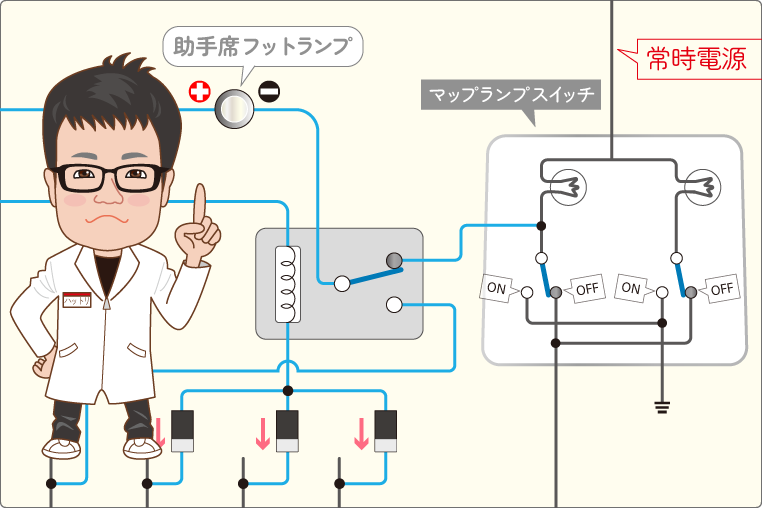

  助手席フットランプは「助手席ドア以外のドアが開いたときには消す」という発想です。

•

  あ～、そういうことね。

•

  つまり助手席フットランプ用にも5極リレーを用意して、このように配線します。

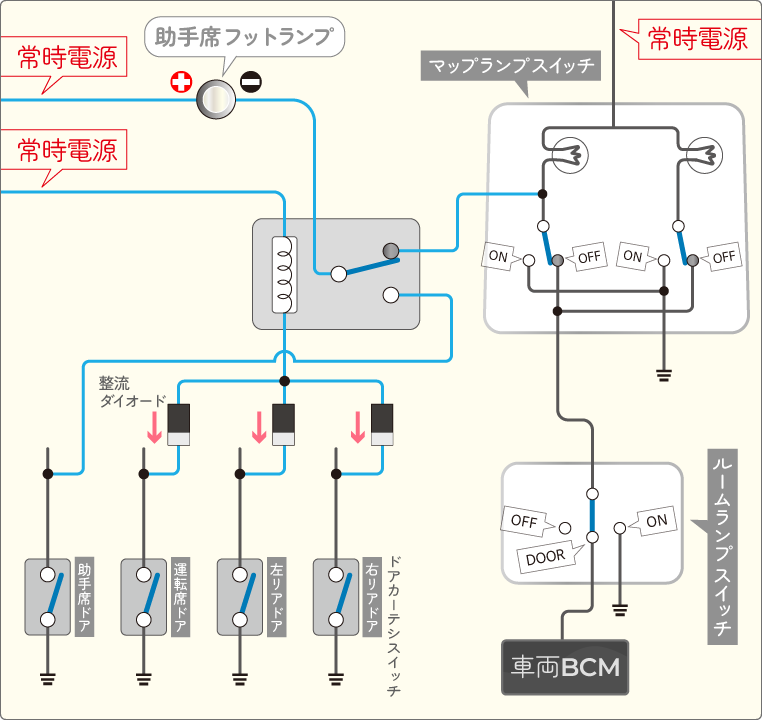

助手席の場合


•

  助手席側ドアが開いたときは、マップランプ連動ではなく助手席ドア連動に切り替えているんだ。

•

  そういうことです。運転席と助手席で、やっていることは同じです。

•

  なるほど。この繰り返しで後席フットランプもやればいいのかな？

•

  後部座席のフットランプも考え方は同じなんですけど、質問者の方いわく「後席フットランプはマップランプのスイッチには連動させず、ルームランプ連動にしている」とのこと。

•

  ふむ。

•

  ですので、その話をベースに各ドア連動をミックスさせると、こうなります。

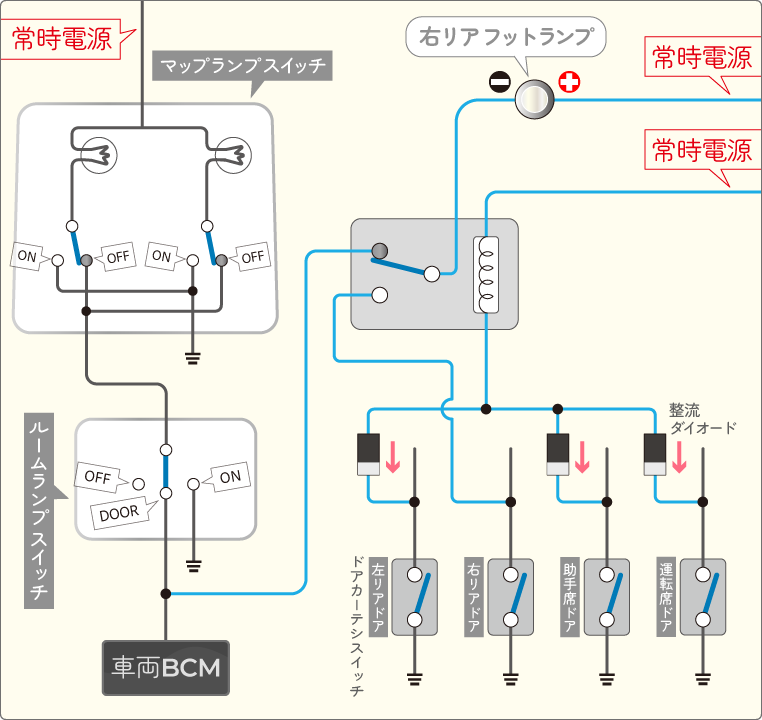

右リアドアの場合


•

  やっていることは今までと同じ。右リアドアだとすれば、「右リアドア以外のドアが開いたときにリレーの接点が切り替わる」ように回路を組んでいます。

•

  右リアドアが開いたときは、右リアドアのカーテシ線につながる。

•

  そうですね。同様の回路を左リアドアに対しても組めば、質問者の方が望むフットランプにはなると思います。

•

  質問者のGueruさんはもともと詳しそうな人だから、これでできるでしょう。

•

  ただ、これで目的は達成できるんですけど、個人的にはひとつ気になるところがあります。

•

  む？

•

  この回路を組んだ場合、他のドアを開けた状態で運転席ドアを開けた際には、カーテシスイッチ連動になるので『パッ』と点灯します。

•

  ふむ。

•

  一般的なルームランプ連動にした場合には、ルームランプの『じわ～っ』と点灯・消灯するのに連動した光り方になりますよね。

•

  あ～！
  そっか。その違いが出てしまう。

•

  今回の回路は、他ドアを開けている状況だとドアカーテシスイッチ連動に切り替えているので、そのタイミングでは開けたら『パッ』と点灯して、閉めたら『パッ』と消灯するわけです。

•

  運転席ドアを例にすれば……他ドアが開いている状態で、運転席ドアを開け閉めしたときは『パッ』と点灯╱消灯するんですね。

•

  そういうことです。

•

  でも、それは仕方ないですよねぇ？

•

  そうですね。今回の目的を達成しようとすれば、仕方ないところです。

•

  あとは質問者のGueruさんの判断にまかせましょう。
