流れるウインカー自作特集╱連載【第3回】

---

流れるウインカーの作り方【前編】

• 1
• 2
• 3
• →

抵抗の準備

•

  LEDを4個直列でつなげたら、「抵抗を1本」付けます。

•

  LED4個に対して、抵抗は1個でいいんですね。

•

  そうですね。もし5個直列で組んでいるなら5個に1個、ということです。

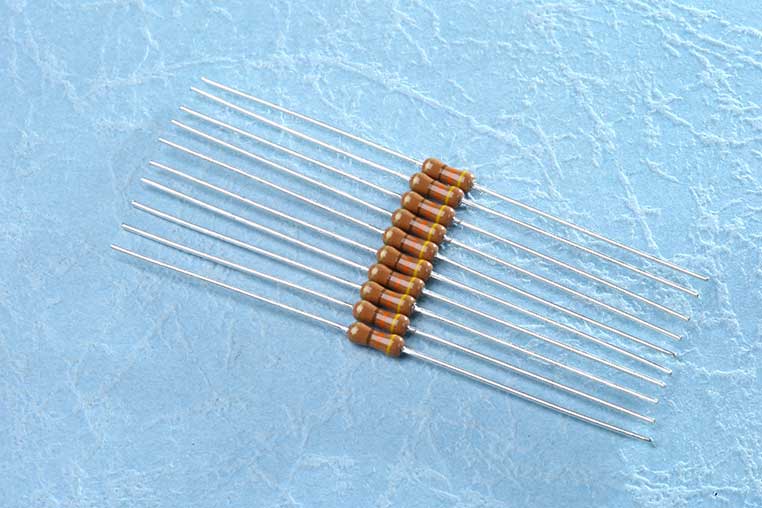

今回は1/4W 430オームの抵抗を用意


•

  今回使うのは「1/4W 430オーム」の抵抗。その理由は「流れるウインカー自作の抵抗値はこう決める！」で説明した通りです。

•

  抵抗を付けるときは、足をクランク状に曲げておくとよいですよ。ラジオペンチを使うとカンタンにできます。

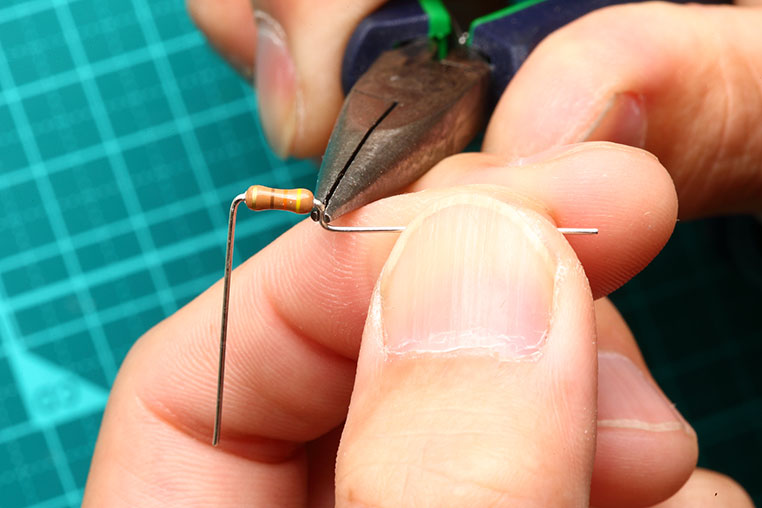

クイっと曲げる



足を2回曲げることでクランク形状にする。

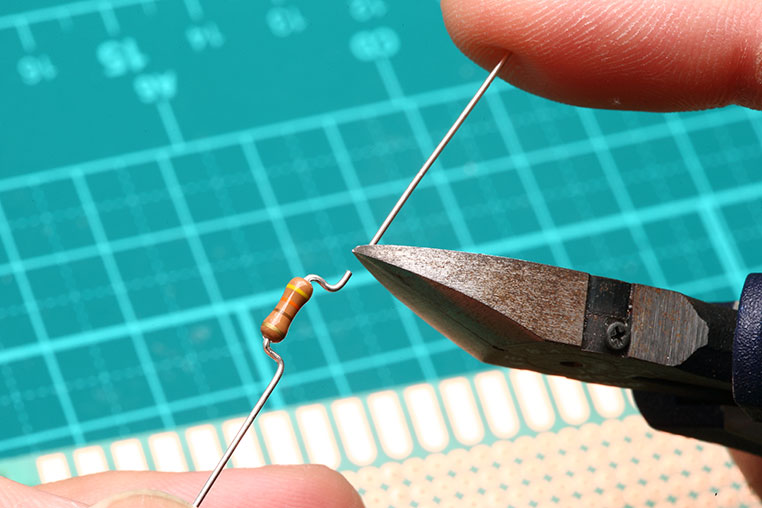

クランク形状ができたらその先は切る


•

  曲げ終わったら、上写真のように片側だけ足を短くカットしておきます。

•

  なんでこんなヘンな形にするんですか？

•

  この状態で基板にハンダ付けすれば、抵抗が浮かせられます。抵抗はすごく発熱するパーツなので、放熱性を高めるためですね。

•

  今回は抵抗を「1本目のLEDのプラス」の足に対してつなぎますが、LED側の足は不要。先にカットしておきます。

•

  抵抗に極性はないので、向きはどっちでもOKですね〜。

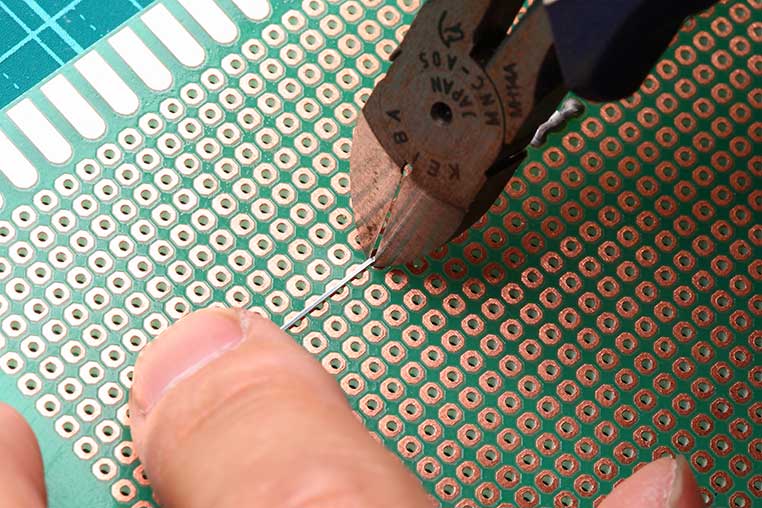

直列の先頭LEDの足を切る


•

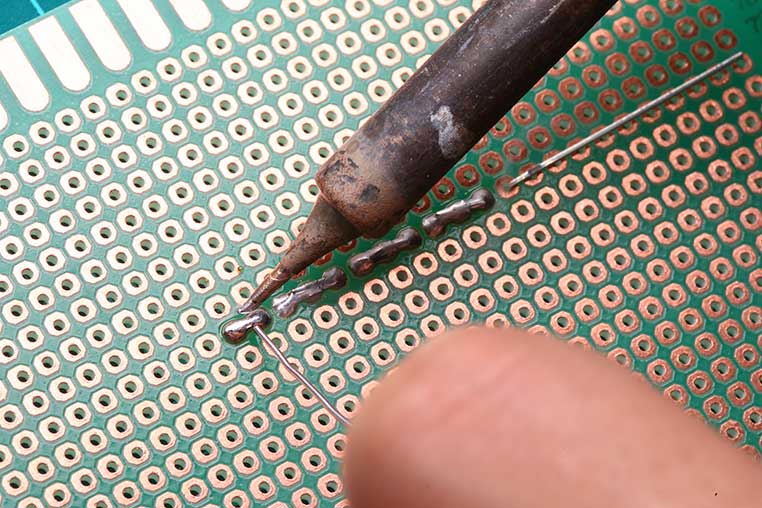

  足をハンダ付けするときは、基板側に先にハンダを盛っておきます。「LEDのプラスの隣のランド（穴）」までハンダを盛っておきましょう。

•

  隣合うランドとその間にも盛って、ハンダでつなぎました。「点」ではなく「線状」になりましたね。


•

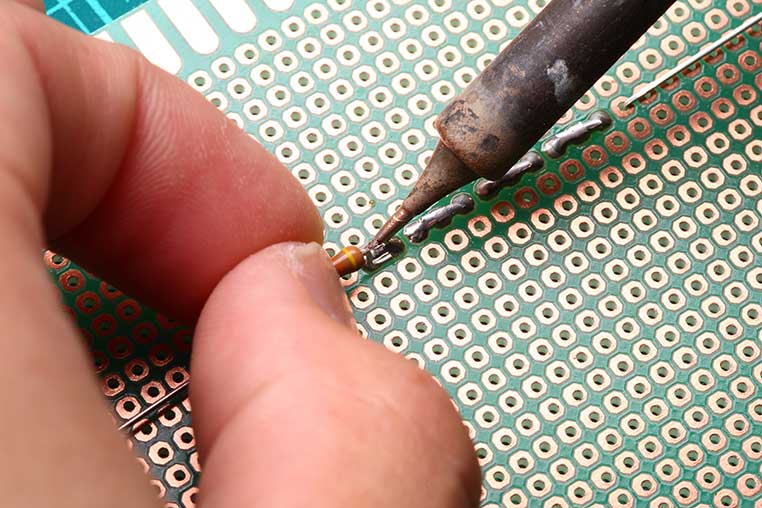

  そして抵抗の足を当てながら、基板状のハンダを溶かして足を埋め込みます。

•

  カットして短くしたほうの抵抗の足を、つなげにいったのが次の写真です。ハンダが溶けるとくっつきます。

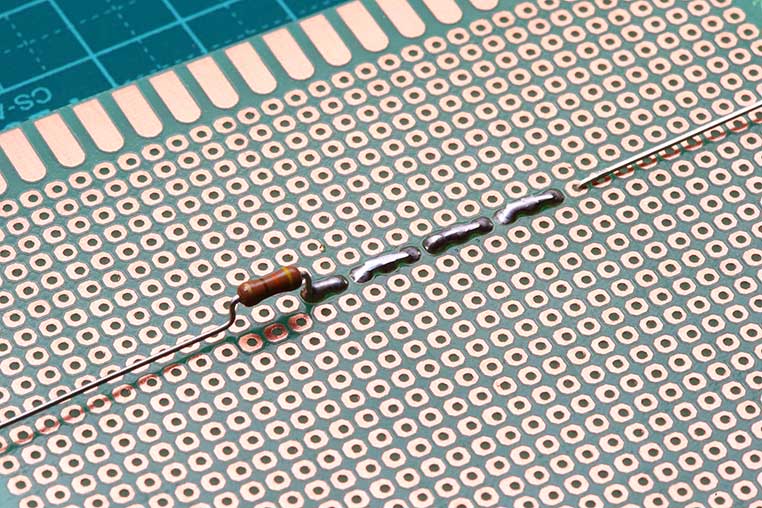

これで1ユニットの直列回路が完成


•

  これで1ユニット（1直列回路）ができましたね〜。

•

  あとはこの繰り返しで、LEDの数を増やしていくだけ。今回は片側10列、左右で20列ぶん繰り返しました。

するとこうなる！


•

  今回は説明用の基板なので、1枚の基板で左右ぶんのウインカーを作っております。

•

  ここまでの作り方はルームランプなどと大差ないですが、「流れるウインカー自作」はここからが大きく違います。

•

  この続きは「流れるウインカーの作り方 後編」で公開しています。
