流れるウインカー自作特集╱連載【第3回】

---

流れるウインカーの作り方【前編】

• 1
• 2
• 3
• →

•

  「1本目のLEDのマイナス」と「2本目のLEDのプラス」がつなげられればよいので、余るぶんは切り落とします。

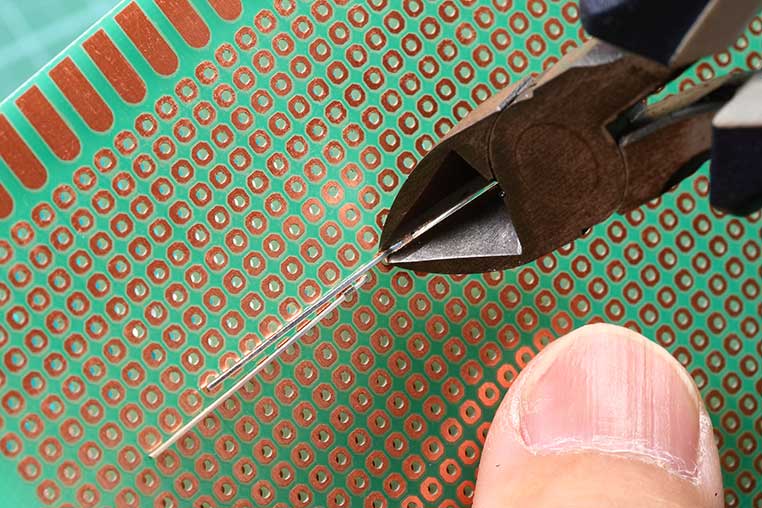

足を切るときはニッパーで


•

  ええっとこの場合切るのは「1本目のマイナス」と「2本目のプラス」ってことでしょうか。

•

  そうですね。切った後の写真を見たほうが分かりやすいですね。

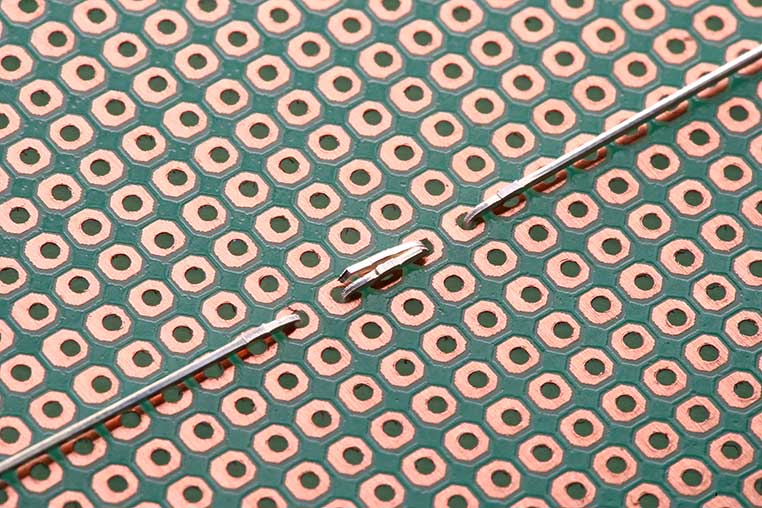

こうなればOK


•

  あとは3個目、4個目と同じことを繰り返します。

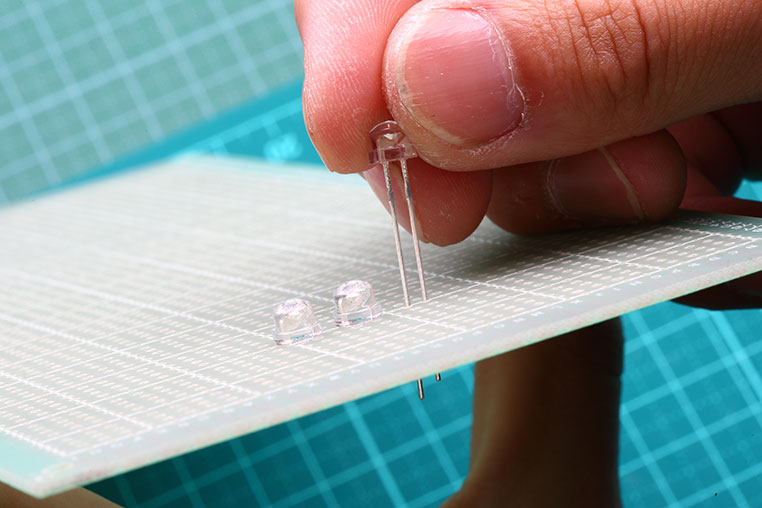

3個目のLEDを差し込む



続いて

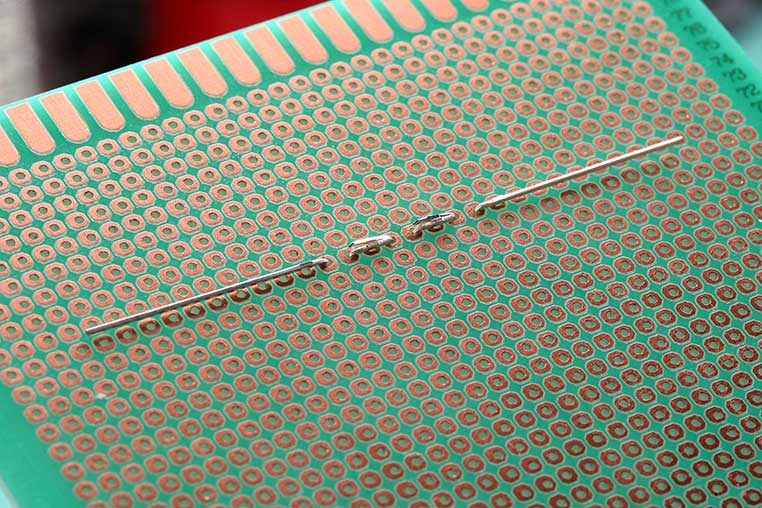

足を倒して、あまりを切る


•

  こうして「LEDのマイナス」と「次のLEDのプラス」を橋渡しするようにつないでいくのが「直列つなぎ」です。

•

  で、何個直列で組むかといえば…

•

  今回は「4個直列」で組みます。その理由は「流れるウインカー自作の抵抗値はこう決める！」で説明してます。

4個目のLEDを差し込む



続いて

足を倒して、あまりを切る


•

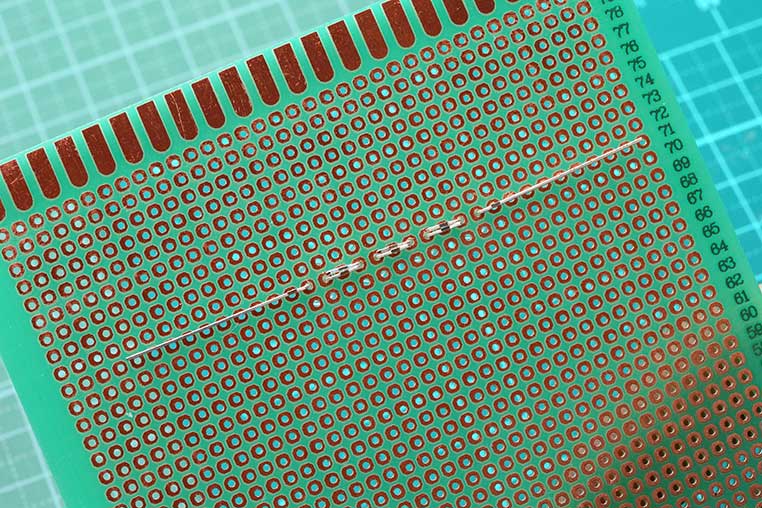

  ひとまず1列分、埋め込み終わりました〜！

•

  それでは次はハンダ付けします。

•

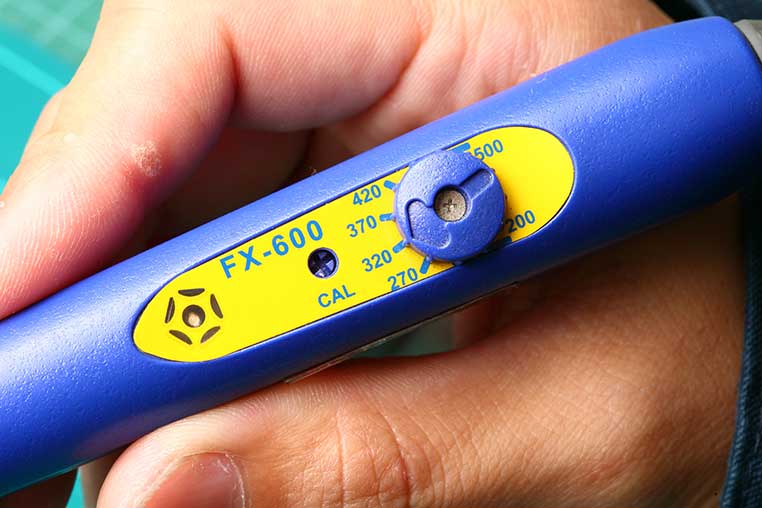

  僕は温度調整式のハンダごてを使っていますが、砲弾型をハンダ付けするときは320度ぐらいに設定しています。


•

  ハンダ付けするときは、隣合うLEDの足が重なる部分全体をカバーするようにハンダを盛っておきます。

•

  1点だけハンダ付けしても電気的にはつながりますが？

•

  それだと車の振動とかでハンダが剥がれやすいので。

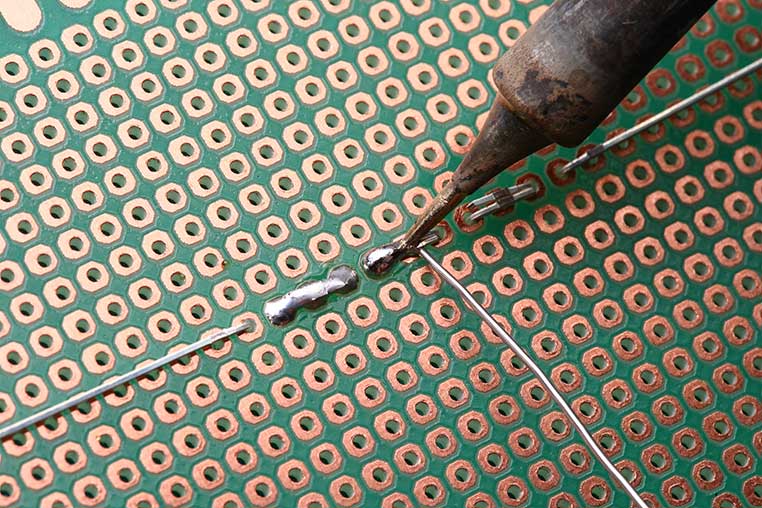

足を重ねた部分をハンダ付け



そして

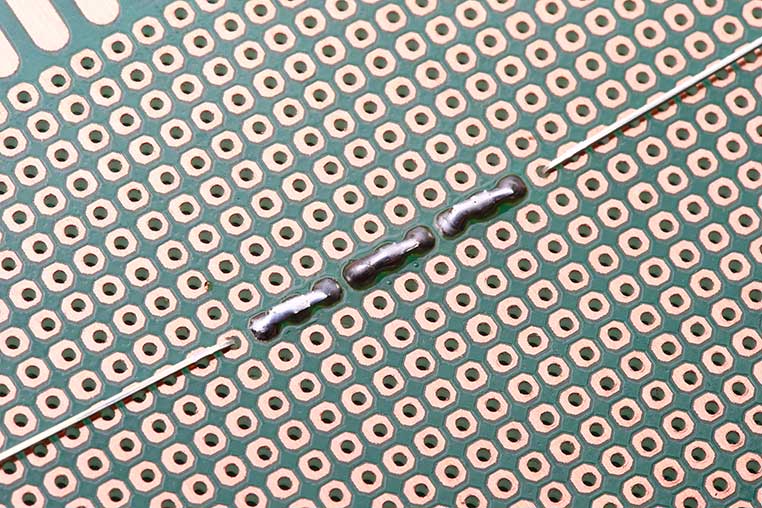

最終的にこうなる！


•

  これでLEDが4個直列につながったので、次は抵抗を付けます。
