流れるウインカー自作特集╱連載【第3回】

---

流れるウインカーの作り方【前編】

• 1
• 2
• 3
• →

流れるウインカーの自作方法を詳細に解説。LEDや抵抗のつなぎ方・ハンダ付けのコツもわかる。初心者の人は、C-HRやレクサス風「流れるウインカー」後付けガイドから読むのがオススメ。

LEDを基板に差し込む

•

  流れるウインカーはLED自作の基本が分かっていないと作れません。今回は初心者でも分かるように、まずLEDを直列につないでいく方法から紹介します。

  ●アドバイザー：イルミスタ・野本研究員

•

  正直なところ、その「直列」とか「並列」とか意味不明なんですよね〜。

  ●レポーター：イルミちゃん

•

  そういうのが分からなくても、作れるように説明していくので大丈夫！

•

  じゃあ作りながら理解しよ〜っと。

•

  今回使うLEDは、ウインカー自作向きな帽子型のイエローオレンジですが、付け方は砲弾型と同じですね。

使うLEDは帽子型。ウインカー向きな色合いとワイドな照射角

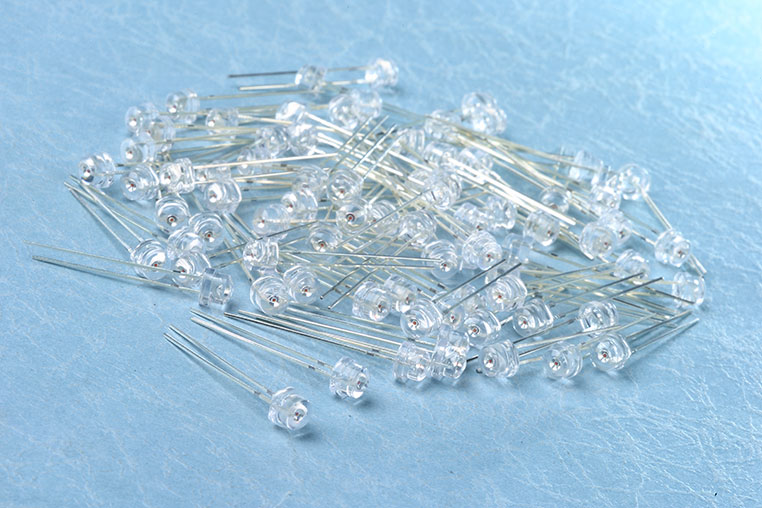

今回用意したのはエルパラの「4.8mm帽子型LED イエローオレンジ」。濃い目のアンバーだ。

LEDの足を基板に差し込む


•

  基板はランドが付いているほうが裏面。なにも付いてないのが表面です。

•

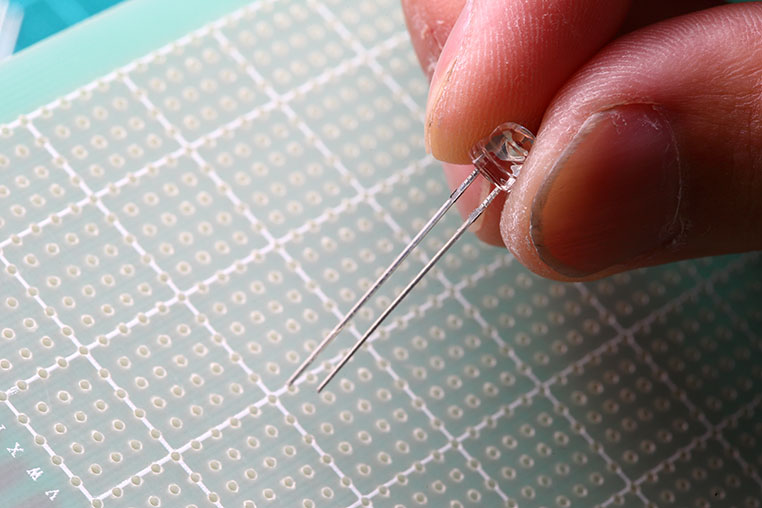

  表から裏に向かって2本足を差し込みました。

足の長いほうがプラス



指でアタマを押しながら足を曲げる


•

  足を曲げるときは、表側からしっかりLEDのアタマを押さえておきます。コレでLEDの向きが真っ直ぐになります。

•

  なるほど。こうやればLEDが真っ直ぐ上を向くんだ。

•

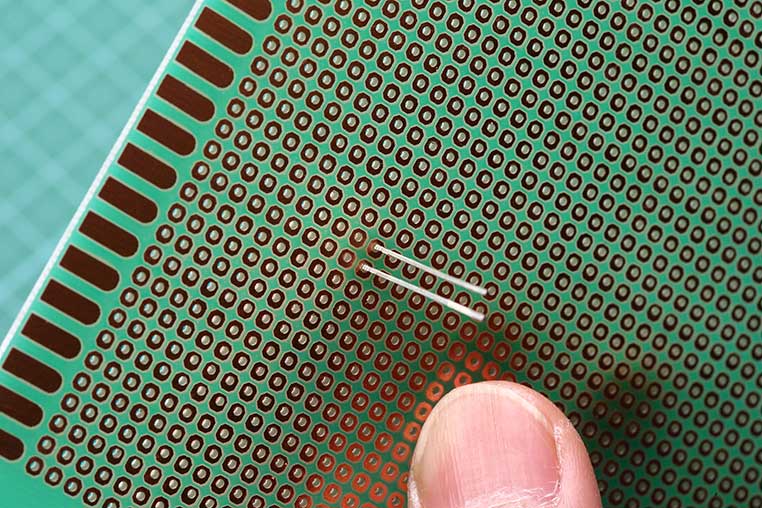

  足を倒すと、次の写真のような状態になります。

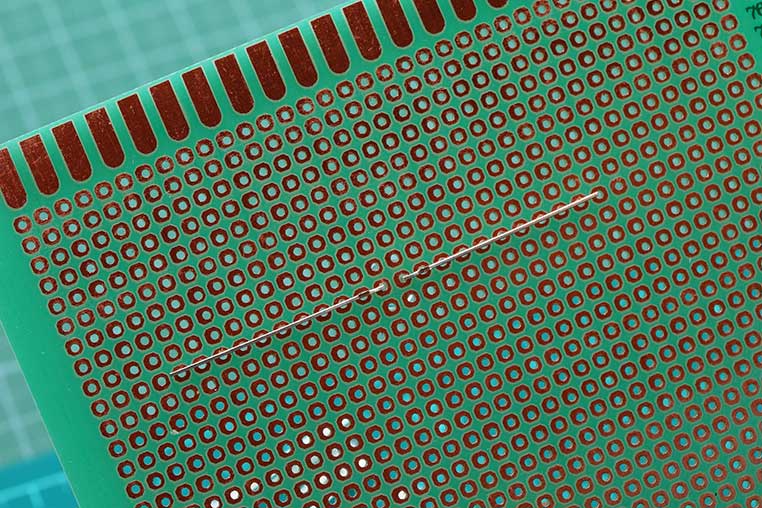

裏から見たところ


•

  次は少し間隔を開けて、となりに2個目のLEDを差し込みます。

•

  これ、間隔はどの位開けるんですかね？

•

  ギッシリ敷き詰めるなら距離を寄せるし、放熱を重視するなら空け気味にします。そのへんは作り手次第ですね。

2本目のLEDを差し込む


•

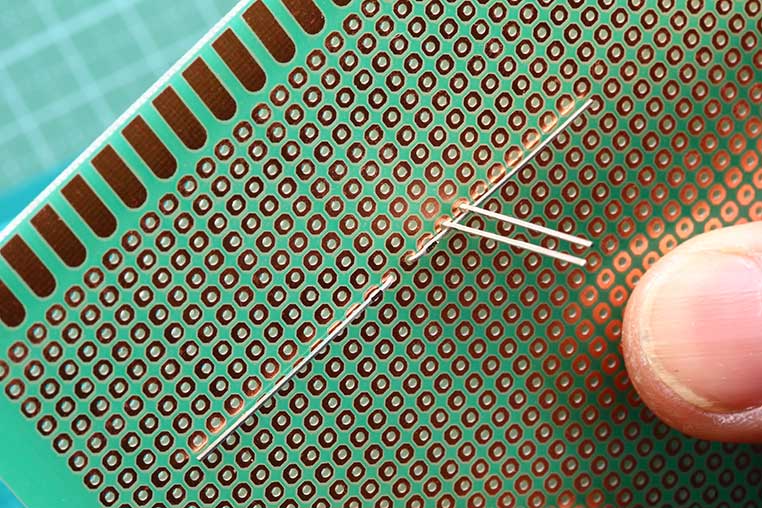

  1本目とプラス、マイナスの向きは揃えておきます。

•

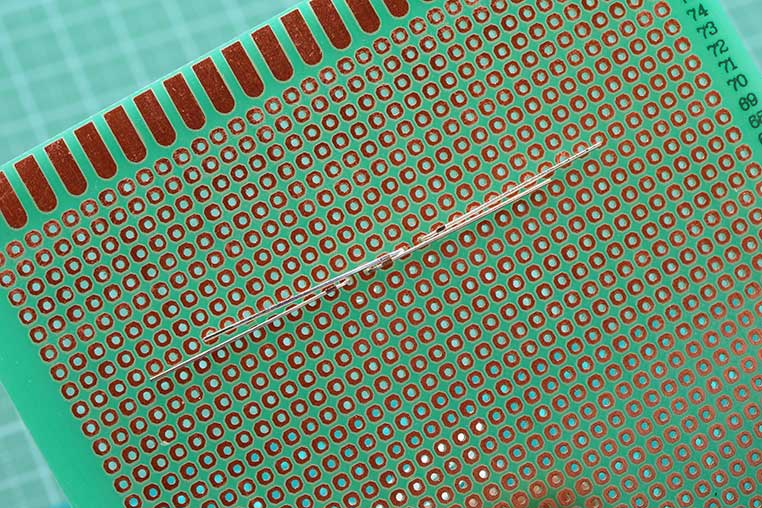

  写真の例だと左側＝プラスで統一されてます。で、2本目の足を倒すと次の写真のようになります。
