ルームランプLED自作レシピ
5630チップLEDを使えば
高演色ルームランプを自作できる（前編）
5630は横長の特殊形状ですが、付け方は他のチップLEDと同じです
LEDの片側だけハンダ付け
LEDを付けるときは向きがあるので注意です。基板側のマーキングの切りかきと、LEDのきりかきを合わせて付けます。
✔ 最新版のキットでは付属のLEDが仕様変更され、2極から4極に変更されているが、製作方法は同じ。

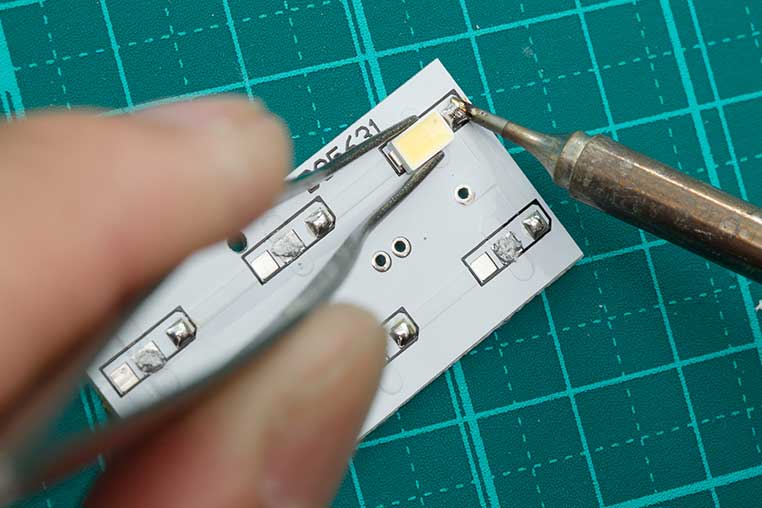

片側の2極を、一緒にハンダ付けしてしまえばOK。

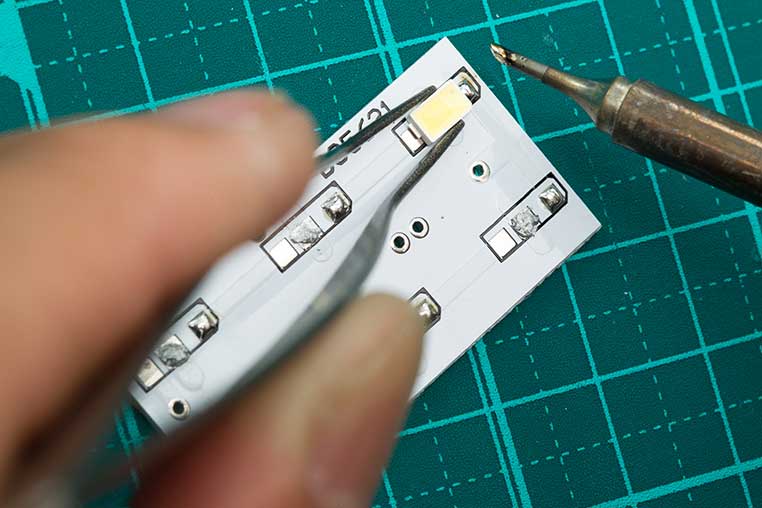

先に盛った予備ハンダにLEDをあててハンダを溶かすと、すっと吸い付けられるようにチップLEDが付きます。これがコツ

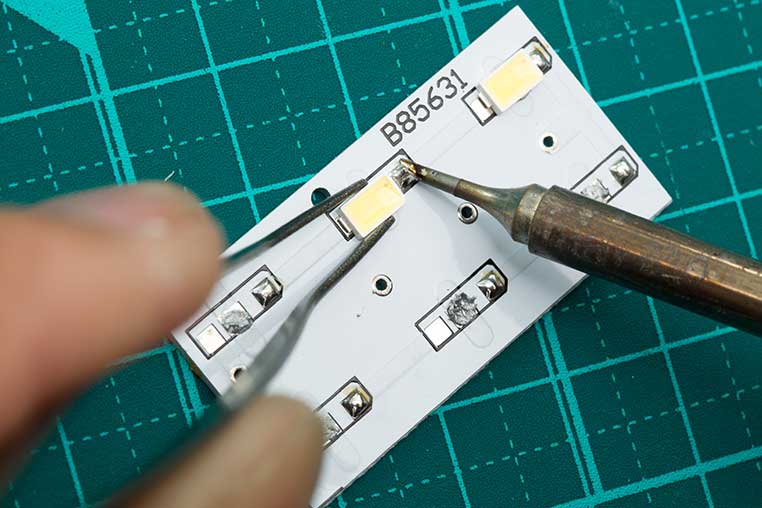

同じやり方で残り5個のLEDもどんどん付けてしまいましょう。1個ずつ両側をハンダ付けしようとすると基板をクルクル動かすことになって非効率的なのです。
反対側の電極をハンダ付け

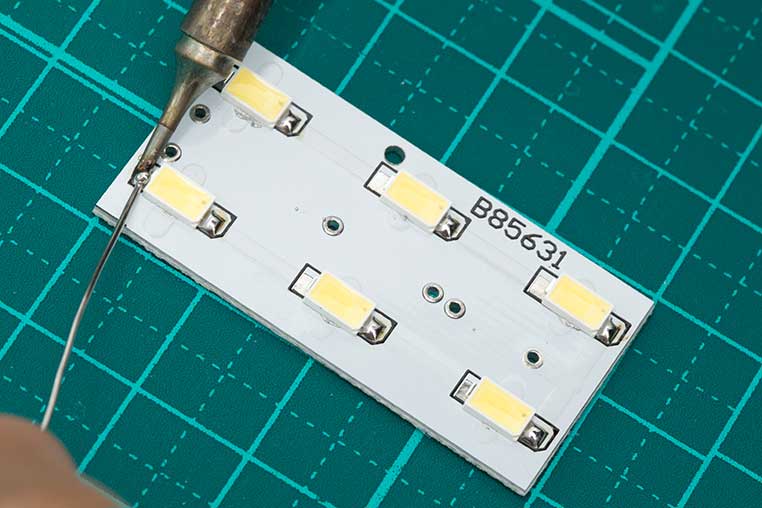

各LEDの反対側の電極にハンダ付けしていきます。最初の片側のハンダ付けでLED自体は固定されているので、この段階ではもう動く心配もありません。

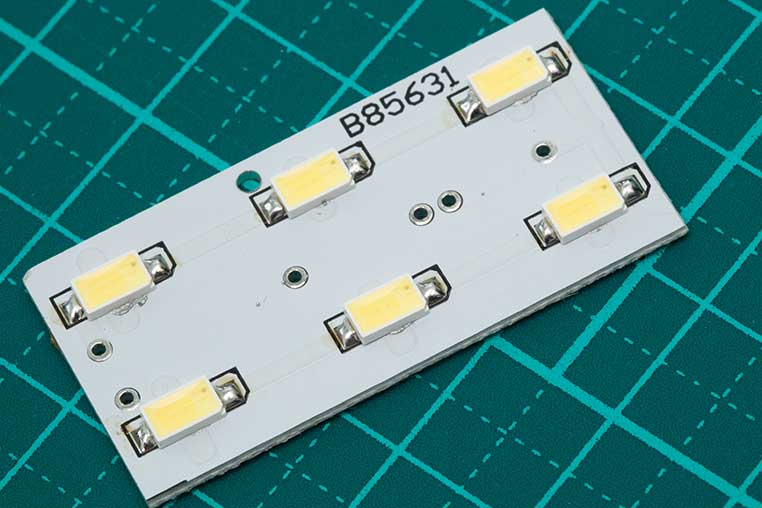

これで5630が6個ハンダ付けできました。次は基板裏面の作業です
