古い車のメンテナンス

---

ボールジョイントのガタってなんのこと？ 確認方法は？

フロントのボールジョイントのガタは、「足回りのガタ」の中では定番のひとつ。異音の原因になるばかりか、もっと大きなトラブルにつながるケースもあるので、古い車にとっては注意が必要。

•

  「ハブベアリングの異音・ガタはローダウン車の定番。確認方法は？」に続く、足回りのガタシリーズ。

  ●レポーター：イルミちゃん

•

  「足回りのガタ」とざっくり言われたりもしますが、今日はボールジョイントのガタについて解説しておきます。

  ●アドバイザー：シャルマン 岡田研究員

•

  ボールジョイントって、よく耳にする部品ですよね。

•

  ボールジョイント自体は足回りの接合部分で、あちこちに使われている部品ですよね。ブーツの中にタマが入っていて、それにボルトが付いているジョイントパーツです。


•

  ボールジョイントブーツに覆われていて、外からはボール（タマ）は見えませんが、車高調のピロアッパーマウントのピロボールみたいなもので、だんだん内部のボールがすり減ってきます。

•

  それが“ガタ”（隙間）ですね。

•

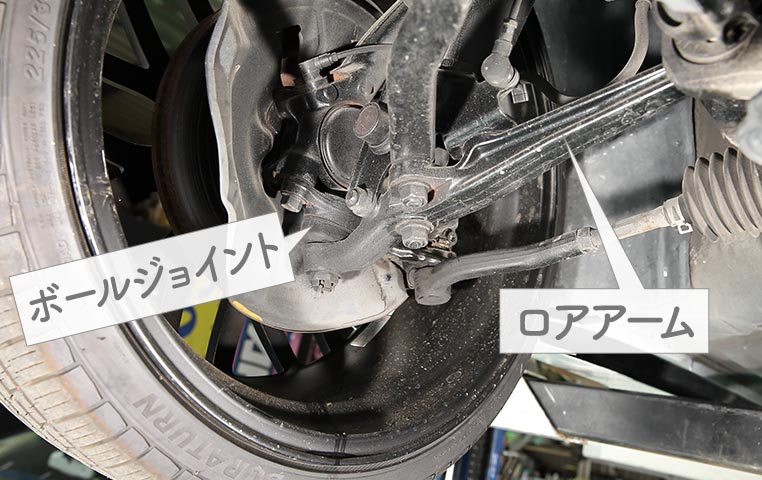

  そして特にガタが出やすい部分が、フロントロアアームとナックルがつながっている部分のボールジョイントなんですよ。



✔ ボールジョイントはいろいろなところにあるが、「ボールジョイントのガタ」と言ったら、ここが定番。

•

  古いセダンの一部車種では、保証延長の対象（※）にもなっていたパーツです。

※ 特にトラブルが多い部品について、通常の部品よりも長い期間、メーカー保証の対象として指定されている部品。つまりそれだけ問題が起こりやすい、ということ。

•

  ボールジョイントにガタ（隙間）ができてくると、どうなるのでしょうか？

•

  ハブベアリングのガタと同じで、異音が出ます。ゴーゴー音がしたりとか、ハンドルを切るとゴリゴリ音が出たりします。

•

  ハンドル切ったらゴリゴリ……ね。

•

  地面に接地した状態でハンドルを切るから、タイヤーのギューギュー音も聞こえるし、けっこう聞き分けが難しいところではありますけどね。

•

  ようするにフロントのボールジョイントのガタは、異音の原因のひとつ、なんですね。

•

  そうなんですが、恐いのは、足回りを自分でいじったりしていて、割ピンがなくなっているようなケースです。

•

  ワリピン？

•

  ボールジョイントは、抜けたら困るので、ナットが回らないように割ピンが差し込まれているんです。

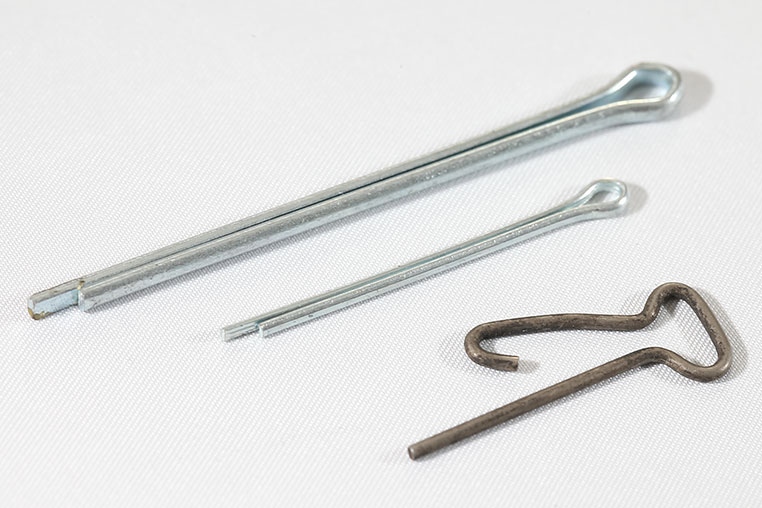

こんなピンが入っている

•

  タイロッドエンドなどもそうですが、抜けたら困るような箇所には、割ピンが入っているんです。

•

  へー。
  そんなピンがあちこちに使われていたのか。

•

  足回りの重要な部分に入っている割ピンは、車検のときにもチェックされていますよ。入るべきところに入ってなかったら、車検に落ちます。

•

  ほえー。
  検査員の人、よく見てるなァ。

•

  そうなんです。そして実際のところ、「割ピンが入ってないケース」ってあるんですよ。

•

  どこいったの？

•

  と言うのも、割ピンは基本的には再利用できないもの、なんですね。

•

  フムフム。

•

  だから、「足回りをいじって脱着したあとに、割ピンが差し込まれていないケース」が出てくる。

※別記事の「足回りのアーム類をDIYで交換する人は割ピンに注意…！」参照。

•

  ……オイオイ。

•

  なくても足回りの固定はできるから、「なんだこのピン？ まあ、なくてもいいか」みたいなノリなんでしょうけど……恐いです。

•

  どうなるの？

•

  フロントロアアームのボールジョイントに関しては、ガタが大きくなりすぎると、最終的に抜けて足が外れます。

•

  ええっと、いちおう聞くと、抜けたら、どうなるの？

•

  ロアアームとナックルをつないでいるボールジョイントが抜けたら、タイヤがブラブラの状態になりますよ。かなり危ないです。

•

  そんなことが起こりうるのか。

•

  そうならないように割ピンが入っているんですけど、なくなってしまっている例も時々見かけます。

•

  割ピンを細かくチェックしている検査員さんは、圧倒的に正しい。

•

  「ボールジョイントのガタ」だけでなく「割ピン」の有無も、ねんのためチェックしておかなくては！

•

  ただ「ガタをチェックする」のは、難しい面もありますけどね。

•

  と言うと？

•

  ガタの確認方法は、手でアームを押したり叩いたりして、動かないかチェックする、っていう原始的な方法なんですけど……

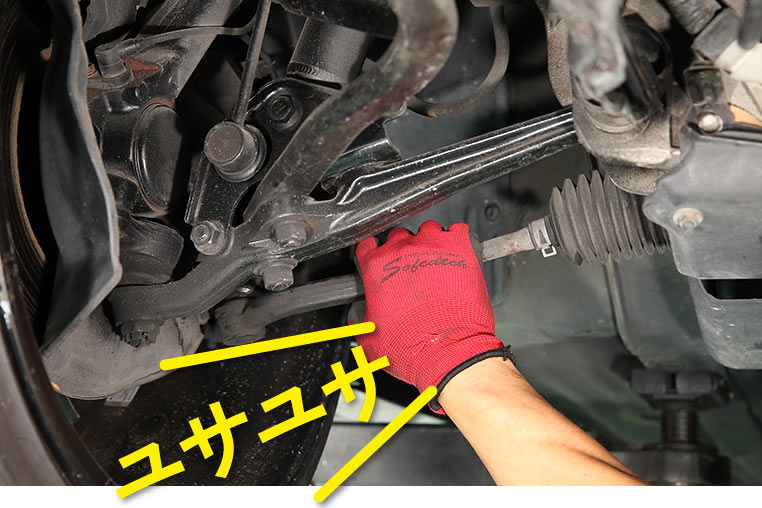

タイロッドを押して、タイロッドエンドのガタを調べているところ。

---

•

  この方法で一般の人がガタを調べて、キュッキュッって動くレベルだとしたら、かなりのガタです。もう、ガタガタと言っていい状況。

•

  ナルホド。

•

  そこまでガタガタなら、すでにけっこうな異音が出ているはずなんですよ。

•

  どっちかっていうと、異音で気づくよね、みたいな話？

•

  そうなんです。
  日常点検でチェックする、というよりは……

「なんか足回りからすごい異音がするぞ！」というときに、チェックしてみたら、もしかしたら原因はそこかもしれない



---

•

  それでもし、ロアアームが動くようなら、原因はココだ！みたいな知恵ですね。

•

  そういうことですね。それだけに、古い車に乗っていてガタが怪しい人は、割ピンの存在が重要です。
