ワニグチクリップの使い方。オリジナルの12Vテスト用電源を作ろう

ワニグチクリップの使い方はいろいろだが、車の電装系をいじる人におすすめなのが、12Vテスト用電源のDIY。ここでは実例として、車内でパパっと12V電源がほしい時などに便利な、シガープラグ型テスト用電源の作り方をガイド。

•

  車の電装系をいじる人や、電子工作をする人なら、持っておきたいのがワニグチです。

  ●アドバイザー：エーモン 中塚研究員

•

  通称、ワニグチクリップ（ワニ口クリップ）ですね〜。

  ●レポーター：イルミちゃん

•

  そうです。実はエーモン新製品の中にもワニグチクリップがあるのです。

•

  ワニグチクリップというと、汎用品がたくさんあるイメージですけど……

•

  そんな中でも、従来モデルはず〜っと一定の人気があったロングセラーアイテムなんです。

•

  ホホウ。それがリニューアルされたんですね。

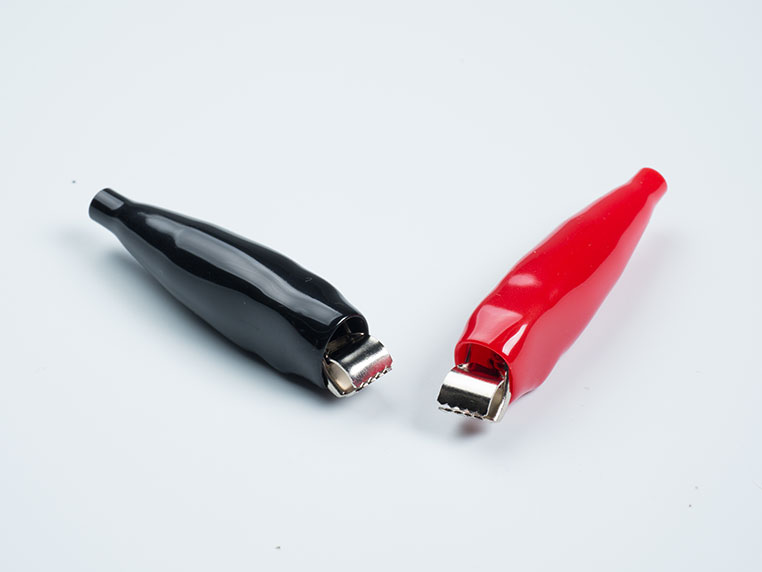

Amazonでも販売されているエーモン ワニグチ（8866）。クリップ開口部5ミリの小型タイプ。5アンペアまで。

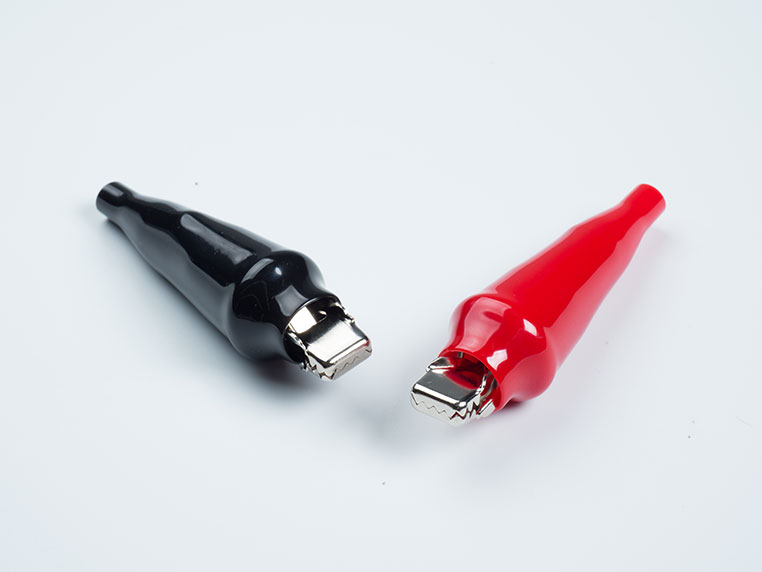

クリップ開口部15ミリの大きめタイプは20アンペアまで対応。詳細はAmazonのエーモン ワニグチ（8867）

•

  で、ワニグチクリップの使い方のおさらいなんですが……

•

  電装品の動作、LEDの点灯テストなどに使う部品ですね。

•

  フムフム。

•

  だから、電池ボックスと組み合わせても便利ですよ。



【Amazon.co.jp 限定】エーモン LED用電源ボックス（4945）

•

  乾電池で12V電源を作る、魔法の電池ボックスですね〜。


•

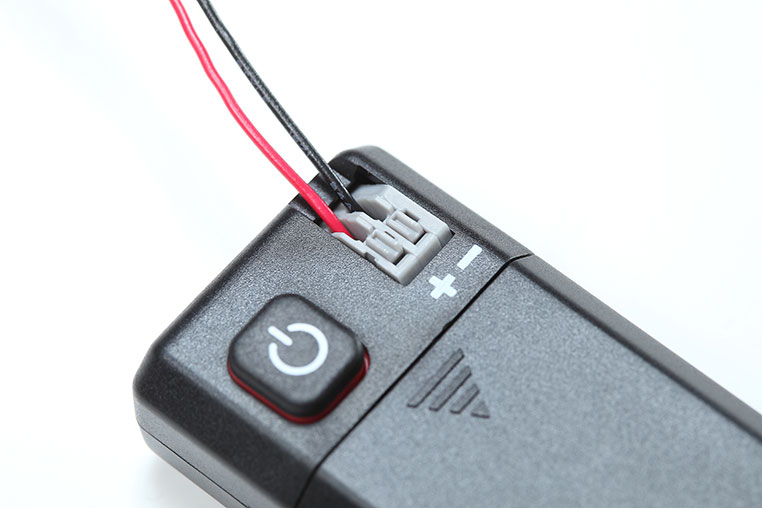

  この電池ボックスに、被覆を剥いた配線（の導線）を差し込んでおき……


•

  この配線の反対側に、ワニグチクリップを付ければいいんですね。

•

  ハイ。電池ボックスは単体でも使える仕様ですが、ワニグチを併用するメリットは付け外しのスムーズさです。

•

  どうやって配線にワニグチクリップを付けるんでしょう？

•

  カンタンですよ。エーモンのワニグチクリップは、ハンダ付けも不要です。

•

  それは良かった。ここでハンダ付けとか言われると、敷居が高い人も多いと思いますので。

•

  配線コードの被覆だけは、剥いておく必要がありますけどね。

•

  フムフム。

•

  まず、絶縁用のカバーを外して、先に配線コード側に通しておきます。


•

  上写真のように被覆を剥いた導線の先端を、Uの字に曲げておいて、ネジに巻き付けます。

•

  そしてネジを締め込む。


•

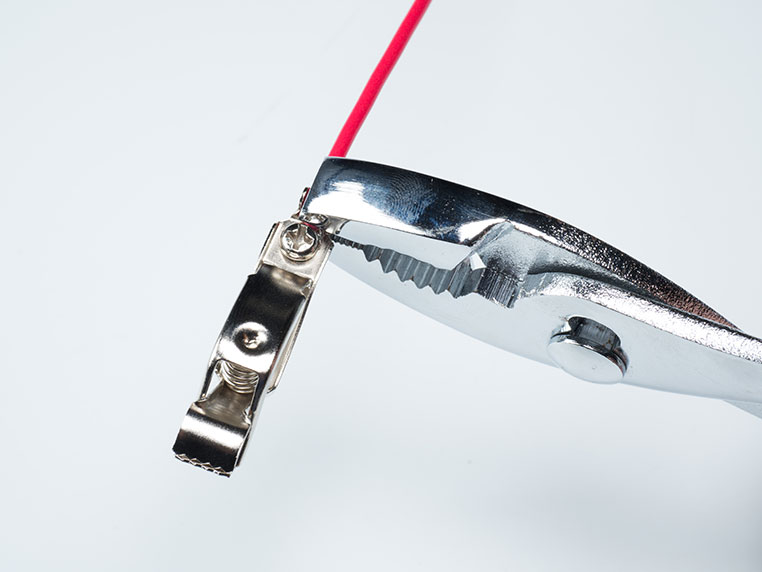

  最後に、根元のツメをプライヤーでつぶして、配線コードの被覆に対して圧着します。


•

  根元のツメは、あくまでも被覆のところにかけるのがポイントですね。そこは端子のカシメと同じ要領だ。

•

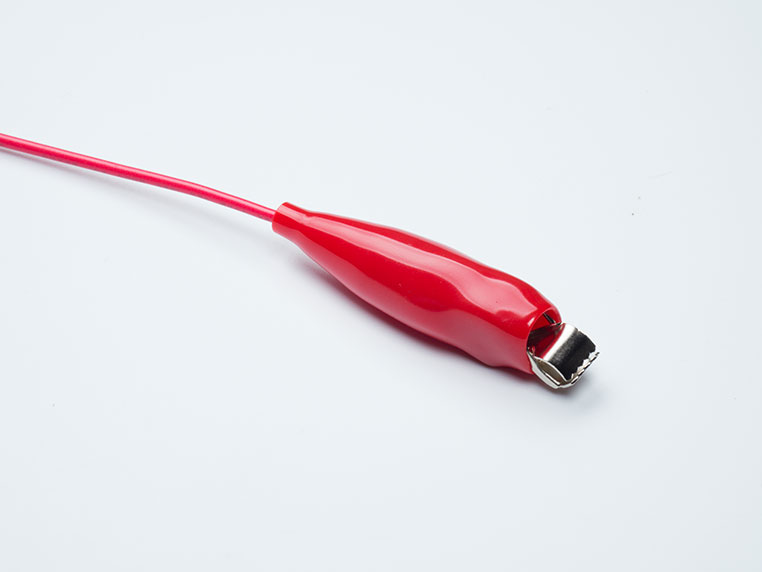

  配線コードを付けたら、カバーをしっかりかぶせて絶縁します。


•

  なお、ワニグチクリップは、細線でも付けられます。

•

  ワニグチの使い方は人それぞれですので、ここで紹介するのはほんの一例ですが……

•

  フムフム。

•

  例えばエーモンには、こんなアイテムがあります。



詳細はAmazonのエーモン 電源プラグ・スイッチ付き（1538）

•

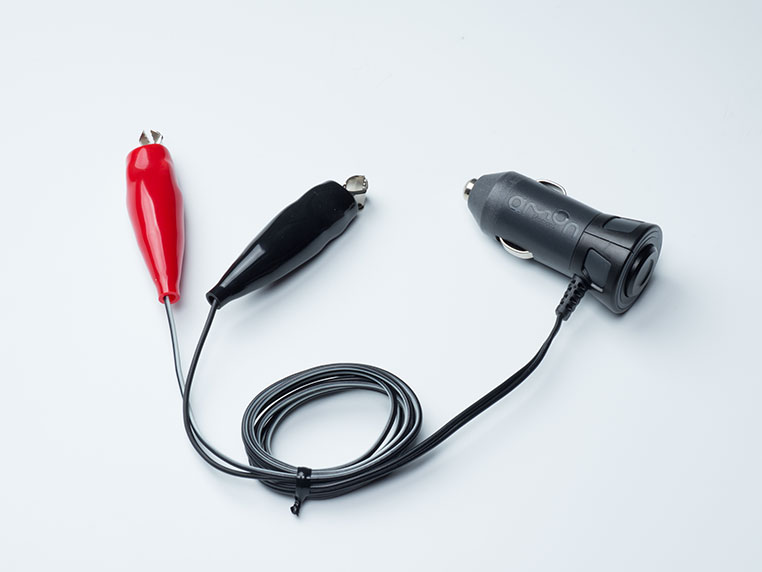

  この電源プラグからは2本の配線（プラスとマイナス）が出ていて、切りっぱなしになっています。ここにワニグチクリップを付ければ……


•

  ……これは何を作ったのでしょうか？

•

  シガープラグに差し込んで、ACCオンあるいはIGオン（※）の状態にすれば、車内で自由に使える、簡易電源になります。

※ シガーソケットの電源が入るタイミングは車種による。

•

  なるほど〜。電池のいらない、12Vテスト用電源のできあがり。

•

  そうです。
  その代わり、車が必要ですけどね。

•

  車内でのテスト用途に限れば、これはこれで面白い。

•

  車内で12V電源がほしいときも、ありますからね。

•

  そういえば……マイナス線を調べる目的で検電テスターにプラス電源を取りたい、なんていう場面でも使えそう。



✔ 検電テスターでマイナス線を調べるときには、テスター自体をプラス側（電源）につなぐ必要がある。

※やり方は「検電テスターでマイナス線を調べる方法」参照。

---

✔ 車両のマイナス線を調べるときは、電池ボックスではなく、車両のプラス電源が必要となるため、シガーソケット型テスト用電源が役立つ。

•

  電源プラグ・スイッチ付きを使えば、シガーソケットに差したままオフにもできるので、使用していないときにワニグチクリップを転がしておいて、ショートさせる危険も減ります。

•

  ……あ。ワニグチクリップの赤（プラス）と黒（マイナス）を接触させたら、ショートするのか。

•

  そうなんですが、その場合でも、電源プラグ内のヒューズが飛んでくれます。

•

  そこはポイントですね。プラグ内にヒューズがなかったら、車両のシガーソケットのヒューズが飛ぶから。

•

  そういうことですね。

•

  ワニグチクリップを活用すると、自分なりに「あると便利な12Vテスト用電源」が考えられそう。ただし、ショートには気をつけて。
