バッテリーメンテナンスの知識

---

バッテリーターミナルとは？ 交換する目的はなに？

バッテリーの部品・バッテリーターミナルについての解説。「バッテリー交換」というとバッテリー本体のみを換えるイメージだが、錆や腐食が気になるバッテリーターミナルも新品に交換できるし、交換のメリットもあるのだ。

•

  先日お伝えした通り、エーモンがバッテリーメンテナンスカテゴリーの製品群をリニューアルしましたが……

  ●レポーター：イルミちゃん

•

  今日の話題は、バッテリーターミナルです。

  ●アドバイザー：エーモン 中塚研究員

•

  ……。

•

  ……どうかしましたか？
  満面のウソ笑いですね。

•

  なんでしたっけ、バッテリーターミナルって？

•

  バッテリーの部品ですよ（↓）。プラスとマイナスの、端子のところにつながっている。

これがバッテリーターミナル


•

  バッテリーの端子にはそのまま配線をつなげませんから、バッテリーターミナルを介して、プラス線とマイナス線が接続されているのです。

•

  あー、大きい端子みたいなものですね。

•

  バッテリー交換のときも、このターミナルを外すことで配線が脱着できますので、便利ですね。

•

  なるほど。……で、このバッテリーターミナルをどうすると？

•

  通常のバッテリー交換ではターミナルまでは交換しませんが、たまには交換しましょう、という話題です。

•

  なんでまた？

•

  バッテリーターミナルって、長年使っているとどうしても錆びてきます。あるいは漏れたバッテリー液で、腐食する例も多いですね。

•

  あー。そういえばバッテリー周りが汚くなっているのは、よくあることだ。

•

  そうなんです。
  けっこう劣化する部品なんですよ。

•

  放っておくとどうなるの？

•

  当然、電気の流れが悪くなります。抵抗が大きくなりますので。

•

  なるほど。

•

  例えばアースケーブルを交換しても、そもそも接続部分のターミナルが腐食していたら、その効果も落ちてしまう。

•

  それで交換用のバッテリーターミナルが、単品で売っているのか〜。

•

  そうです。ちなみにエーモンのバッテリーターミナルは、昔から売っているロングセラーアイテム。それをリニューアルしました。

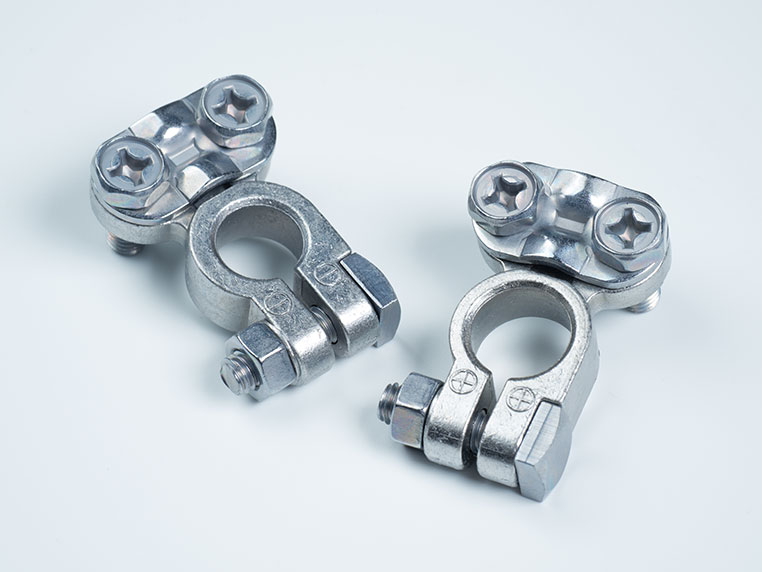

新型のバッテリーターミナル達


•

  従来モデルは真鍮メッキをかけていましたが、なにしろ20年以上も前の製品でしたからね。それでも年月が経てば錆びる。

•

  歴史のあるアイテムだったんだなァ。

•

  新型では、特殊メッキをかけていて、錆耐性を強くしています。

•

  これなら錆びない？

•

  ……永久に錆びないとまでは言えませんが、かなり錆びにくくなっているのは確かです。

•

  そっかー。そもそもバッテリーターミナルは、定期的に交換すべき消耗品なんですね。

•

  ところでバッテリーターミナルにもいろいろ形状の種類があるようですが、どう選んだらいいのでしょうか？

•

  まずは、バッテリーサイズに合わせて適合があります。Bタイプと、C・D・E・F・G・H共用タイプですね。


•

  そこはバッテリーサイズ次第ですね。

•

  ハイ。そして締め方の違いで3種類あって、プラスネジを使った挟み込みタイプ、六角ボルトを使うボルトタイプ、それから手で回せる蝶ねじタイプがあります。

バッテリーターミナルの種類


•

  昔の車に多いのが、締め込みタイプ。最近の車で増えてきているのが、ボルトタイプです。

•

  これって……交換するときは、好みで選んでよいのでしょうか？

•

  基本的にはそうなんですが、ひとつ知っておいてほしいのは、配線の接続方法が違うという点。

•

  もともとバッテリーにつながっている、太いプラス線とマイナス線の接続部分ですね。

•

  そうです。挟み込みタイプのバッテリーターミナルの場合は、芯線（銅線）を露出させた状態で挟み込みます。

昔の車に多い挟み込みタイプ



Amazonでも販売されているエーモン バッテリーターミナル（8851） 適合バッテリーサイズ：B

•

  ボルトタイプや蝶ねじタイプのターミナルを使うならば、配線に端子（丸型端子）を付けないといけません。

最近の車に多いボルトタイプ



詳細はAmazonのエーモン バッテリーターミナル（8855） 適合バッテリーサイズ：B

•

  端子を挟んで留めるんだ。

•

  ハイ。しかし、バッテリーにつながる太いケーブルに付けられるような端子は、エーモンにもないので……

•

  あー。
  端子に困る。

•

  そうなんです。そのあたりをクリアできる人は、純正とは違うタイプに交換しても問題ありませんが。

•

  ナルホド。

•

  ただ、最近の車の例でいうと、ボルトタイプのバッテリーターミナルがベースで、もうひとつ配線側のターミナルブロックがカポっと合体しているパターンも多い。

ターミナルブロックを外したところ



✔ 通常はこの部分は外さずに、根元のターミナルを外してバッテリー交換をするのであまり意識しない。しかしターミナルを交換するとなったら、純正ターミナルブロックがつなぎ直せないと困る。

•

  この場合は、交換するときにボルトタイプを選んでおけば、配線側の純正ターミナルブロックをつなぎ直すことができます。

•

  他のタイプのバッテリーターミナルを選んでしまうと、元のようにはつなげない？

•

  そうなんです。
  入りません。

•

  純正配線側の処理は、車両によって違うんですね〜。

•

  そうなんです。

•

  ……ということはまあ、基本的には、純正で使っているのと同じタイプのものに交換すればいい話か。

•

  それなら、配線の接続で困ることはありませんね。

•

  蝶ねじタイプというのも、純正で出てくるの？

蝶ねじタイプ



詳細はAmazonのエーモン バッテリーターミナル（8853） 適合バッテリーサイズ：B

•

  これはちょっと特殊なタイプでして、主にサブバッテリーなどに使用するのがオススメ。蝶ねじの利点は、工具などを使わずに手でクルクルと回せることです。

•

  つまり脱着が簡単。

•

  そうですね。だから、脱着を頻繁に行うサブバッテリーのターミナルに最適です。
