LEDの配線図をひも解くシリーズ（第1回）
LED配線の作り方。「リアル配線図」を初心者向きに解説
LED自作で、よく登場する配線図。電気に詳しい人なら、配線を見れば、手順の説明が不要なこともあるだろう。しかし電気が苦手な人にとっては、かえって謎が深まるばかり。そこで初心者向けに、配線図をわかりやすくひも解いていく。
LEDを「ひとつ付ける」場合の配線図から理解しよう
-
LEDの「配線」とか「配線図」などと言われると、反射的に「ムリ！」という初心者向けシリーズ第一弾。
●レポーター：イルミちゃん
-
言葉だけでは伝わりにくいので、じっさいのLEDパーツを使ったリアル配線図で説明していきましょう。
●アドバイザー：エーモン 中塚研究員
-
フムフム。
それで今日はなにを？ -
まずは、LEDをひとつだけ付ける場合の配線図からじっくりいきます。
-
え〜!? 1個だけ？ フットライトだって片側じゃ淋しいですよ？
-
そういうハナシじゃなくて、配線の流れを理解しようって企画ですよねコレは。
-
……そ、そうでした。
-
LEDひとつで考えると、配線図はこんなにシンプルです（↓）
-
カンタンに言えば、LEDのプラス線に電源を取り、マイナス線をボディアースしているだけなんですが、その途中の延長コードや端子をどう使うか。そこを初心者向けに解説しましょう。
LEDのプラス線の作り方
-
まずは、プラス側の配線の末端部分（↓）
-
この部分は、「車のどこから電源を取るのか」で処理が変わってきますが、今回は定番のヒューズから電源を取る想定です。
-
それでヒューズ電源を使っているんですね〜。
-
車両からの電源取り出し方法は、下記記事を参考にしてください。
※「ヒューズ電源の選び方」参照。
-
で、LEDをどこに付けるかにもよりますが、ヒューズボックスとLED取り付け位置が離れているのが普通だと思うので、延長コードが必要になります。
-
初心者に分かりにくいポイントとして、この延長コード用の配線にもいろいろな太さがあるという点です。
-
この場合は、0.5スケアの配線コードを使っています。
-
0.2スケアでは、ダメなんですか？
-

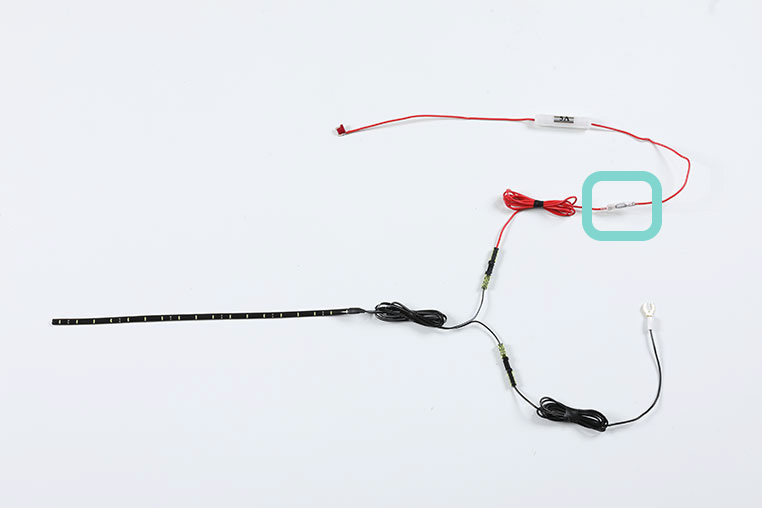

ハイ。なぜかというと、ヒューズ電源を使った場合は、反対側がギボシ端子メスになっています。
-
ということは延長コードをヒューズ電源とつなぐために、延長コード側にはギボシ端子オスを付けます。
-
しかしギボシ端子は、0.5スケア以上の太さの線にしか使えません。
-
端子にはそれぞれ配線コードの太さの適合というモンダイがありますからねぇ。
※このあたり、詳しくは「端子の種類と選び方」参照。
-
というわけで、今回は0.5スケアの延長コードを使っていますが、その先のLED側の配線は0.2スケアの細線です。
-
そのへんが、ややこしい。
-
ここで注意。LED側の線は細線なので、LEDの線と延長コードをつなぐ場面では、ギボシ端子は使えないのです。
-
さっき使ったギボシ端子でやりたくなるところですが……
-
細線にギボシ端子を使うのは接触不良や、抜けの原因になります。
-
じゃあナニでつなぐの？
-

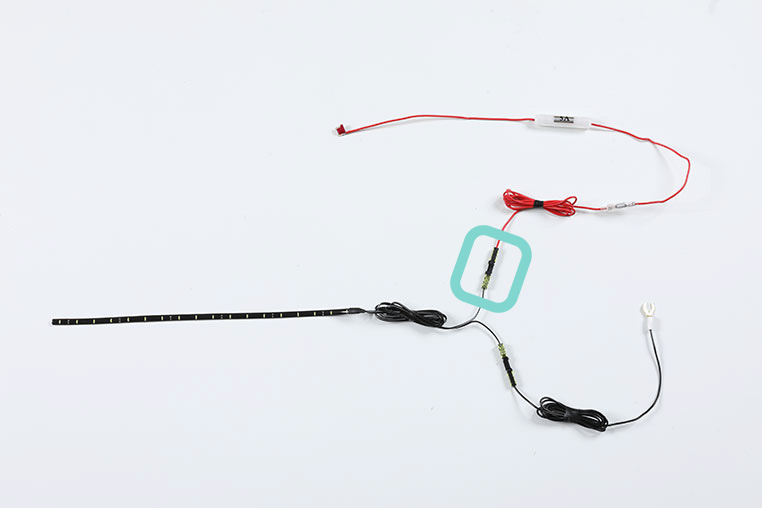

この場合は、「0.2スケア線と0.5スケア線をつなぐ」ので、どっちにも対応している接続コネクターがオススメです。
-
これでLEDのプラス側の配線はつながりました。
-
折り返し地点を過ぎて、次はマイナス線です。
プラス線の一番先端に来るパーツ
エーモンのヒューズ電源
延長コードはこの部分
エーモンの配線コードもいろいろあるが、ここでは0.5スケアの赤を使っている。
※やり方は「ギボシ端子の正しいかしめ方」参照。

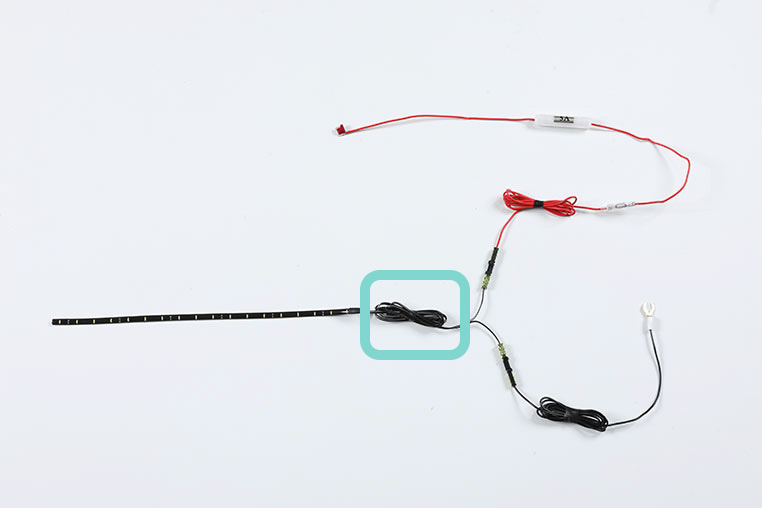

この線は0.2スケア相当
LEDのマイナス線の作り方
-

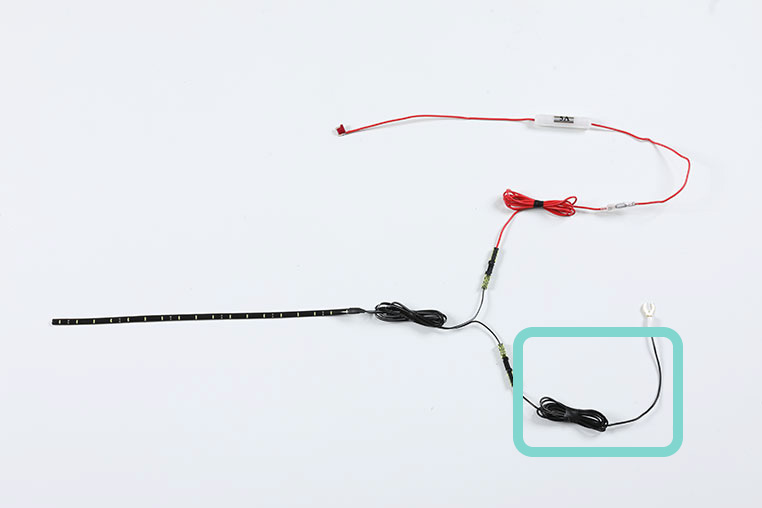

マイナス線の場合は、最終的にボディアースするわけですから、延長コードの先にクワ型端子を付けます。
-
クワ型端子については、下記記事を参照してください。
※「クワ型端子のかしめ方」参照。
-
で、このクワ型端子も、ギボシ端子と同じく0.5スケア以上の配線にしか付けられないので、マイナス線も0.5スケアを使っています。
-
ということは、マイナス延長コードと、LEDマイナス線をつなぐ場面は、さっきのプラス線と同じ事情ですね。
-
そうです。0.5スケア線と0.2スケア線の接続なので、接続コネクターがオススメです。
-
これで全部つながりました。
-
今回は机上のリアル配線図で説明しましたが、これを車内でやればフットライトがすぐできるわけですね。
-
そりゃそうですけど、運転席側だけフットライト付けるってズルイですよね。
-
……まだ言ってますね。その話は「LED配線の作り方。運転席＆助手席フットライト編」で解説しましょう。
DIY Laboアドバイザー：中塚雅彦
カーDIY用品メーカー・エーモン広報担当で、エーモンの顔と言える人物。端子や配線コードの仕様など細かいところまで深い知識を持っているので、DIYラボでは「電装DIYのきほん」に関する記事を担当。中塚ハカセ、とも呼ばれている。
