純正テールランプを一部消灯させるLEDカスタムの実現性について

• 1
• 2

テールランプのLEDカスタムで「一部消灯させる」斬新な50プリウスの例を紹介したが、そのやり方は別の車種でも可能なのか。スイッチやカプラーによる、純正復帰の手段も考察。

•

  「50プリウスのテールランプの下側を消す、という新発想のLEDカスタム」の続き。

  ●DIYラボ：イルミちゃん

•

  前回のような検証方法によって、50プリウスでは下側テールランプのスモール線をカットしてもエラーが出ないことが分かりました。

  ●アドバイザー：球屋 森田研究員

•

  検証ができたから、配線を切ったんだ。

•

  いや、単純に配線を切るだけだと、純正復帰させたいときに困りますよね。

•

  ……それもそうか。

•

  純正状態にいつでも戻せるようにするためには、スイッチかカプラーのどちらかを使う方法になります。

•

  フムフム。

•

  今回の50プリウスでは、スイッチを使いました。下段のテールランプのスモール電源線にスイッチを付けて「スイッチオフ時→テールランプ下段は光らない」仕組みです。

•

  スイッチをオンにすれば、純正と同じ光り方にいつでも戻せるんだ。

•

  カプラーを割り込ませても同じことができますよね。普段はカプラーを抜いておけば消灯、つなぎ直せば点灯するようになります。



✔「カプラー端子とは？ 車の電装DIYでの使いドコロ」参照。

•

  テールランプ（スモール）線の途中に、スイッチまたはカプラーを割り込ませるだけで、制御できてしまうんですね～。それならシンプル。

•

  それをやってもエラーが出ないと分かってしまえば、そういうことですね。

•

  そこで次に気になるのは、今回の50プリウスのような「テールランプの一部消灯カスタム」は、他車種でもできるのかどうか？

•

  純正で光っている部分を消す、というのは、車種によってできる・できないがあるとは思うのですが、そのあたりはどう思います？

•

  50プリウス以外ではこんなことをやった経験がありませんが……

•

  ですよね。

•

  ただ、ざっと想像してみると、2通りのパターンが考えられますね。

•

  ほお。
  2通りのパターンとは？

•

  ひとつは、エラーが出ないと検証した上でなら、簡単に実現できる車種（Aパターン）

•

  もうひとつは？

•

  テールランプを殻割りしないとできない車種です（Bパターン）。殻割りすればできたとしても、純正LEDが使えるかどうかは未知数ですが。

•

  今回の50プリウス前期のテールランプは、Aパターンってことね。

•

  50プリウスの場合、テールランプが上段（くの字）、下段（棒）に分かれた構成で、下段の灯体側だけを消せば良かったから、Aパターンで済みました。

•

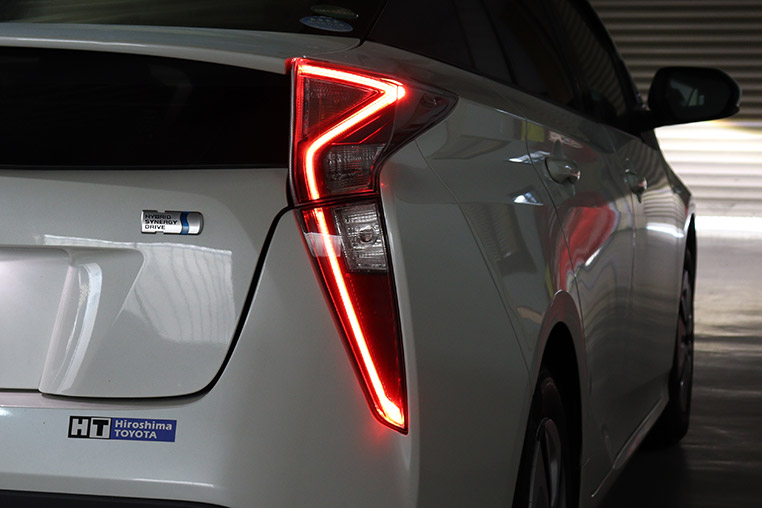

  あ～、そもそも灯体が分かれていますもんね（↓）


•

  以前に球屋もデモカーで所有していたこともあり、テールランプの電源が上段・下段で分かれていることも知っていました。だから「おそらく出来ると思う」と回答できたんです。

•

  そういうことか。

•

  同じようにテールランプ灯体が上下、または外側・内側で分かれている場合は、スモール電源が別々になっていることがほとんどなので、同じように一部消灯できる可能性は高いです。

•

  そういうのがAパターン。

•

  いっぽうで……まあ、こんな要望はあまり来ないとは思いますが、1つの灯体のなかで、一部のラインだけ消灯させたいとなったら、殻割りが必要になりますよね。

•

  それがBパターンか。

•

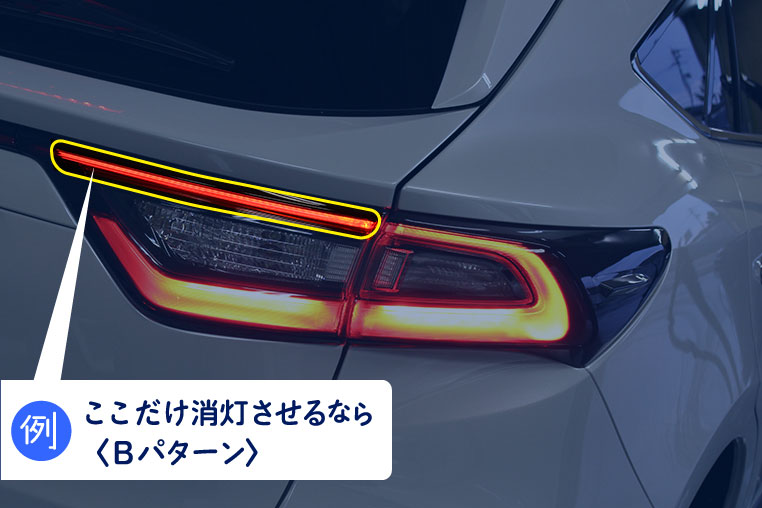

  例えばの話ですが、60ハリアーの後期で、この部分だけ消灯させたい（↓）なんていう人がいたとしたら、Bパターンです。


•

  センター側の上部だけ消したい、ってことですね。

•

  こういう構成のテールランプは、ほとんどの場合、内部のLEDが直列で組まれています。

•

  ……なんのこと？

•

  簡単に言うと60ハリアー後期は、内側テールには上段・下段のライン発光がありますが、LED回路自体は2つで1つなんですね。

•

  つながっているんだ。

•

  そうです。車両側からスモール電源（＋12V）が入ってきて「テール上段→下段→アース」という構成なので、LED回路としては分かれていません。

•

  さすがLED加工屋は内部事情通ですね。

•

  そういうテールランプならば、殻割りしたうえで、回路を分けて一部消灯させることは出来ると思いますが……

•

  なるほど、なるほど。

•

  しかし、純正LEDのスペックが分からない（見たことがないLEDが使われている等）といった場合も考えられます。

•

  それでは、半分だけ光らせるときの抵抗値とかよく分かりませんね？？？

•

  だとしても、LEDも回路も替えてしまえば実現できるケースが多いと思います。テールまで12Vの電源ラインが来ていれば、の話ですが。

•

  そうか。純正LEDは全部取っ払って、半分だけ新しいLEDで光らせるんだ。

•

  テールランプのスモール点灯用に使われている純正LEDは、デイライトやウインカーほど明るいLEDではないので、現状ではまだ代替はきくかなと思います。

•

  つまりBパターンでも、LED加工をする人ならできそうなんですね。

•

  ひとつ懸念を言っておくと、純正テールで使われているLEDは赤とオレンジを混ぜたような色なので、LEDを変更した場合は、少し色が違ったりすることは考えられます。施工自体はできるとしても。

•

  マニアックなアドバイス、ありがとうございましたぁ！
