DIYイルミネーション

12V仕様のLEDと
5V仕様のLEDを
混在させて使う注意点

つなぎ
間違い要注意

電圧が違っても
DCプラグ/ジャックの
形状は同じ！

←
3
4
5

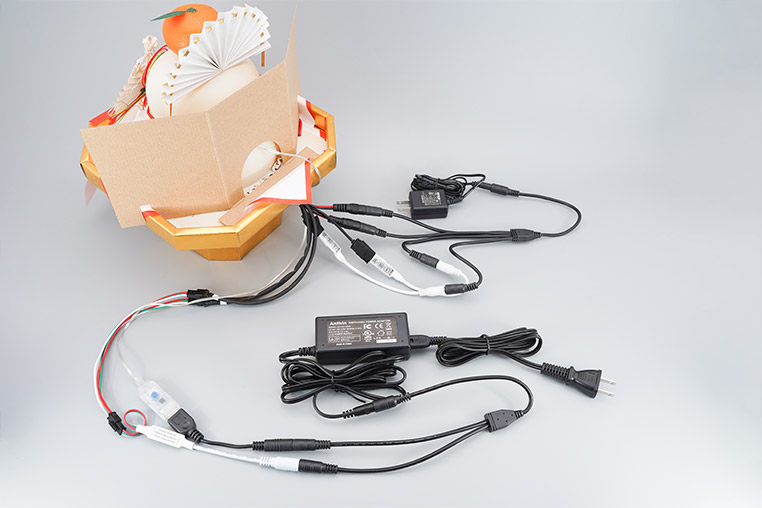

12V仕様のLEDと、5V仕様のLEDが混在しているLED鏡餅の電源配線まわり

LED製品には12V仕様も5V仕様もあり、今回作ったLED鏡餅のライトアップには、両方を混在させて使っている。その場合の電源の取り方の注意点。まずはDC5VのLEDに、DC12Vの電源を入れたらどうなるのか？からおさらい解説。

DC5VのLEDに、DC12Vの電源を入れたらどうなるか？

「LED鏡餅の作り方（後編）╱金屏風や三方のライトアップ方法」の続き。

●DIYラボ別館：ユキマちゃん
鏡餅のLEDの取り付けは終わったけれど……

●DIYラボ別館：所長
今日は電源の取り方についての注意点です。

●アドバイザー：エルパラ平川研究員
なんか、5Vと12VのLEDが混ざっているから、ヘンな電源の取り方をしたら、所長の首が飛ぶって言ってたわよね？
……どういうことなのかね？私にも家族がいるんだからね。
おさらいですが、今回のLED鏡餅では、各部のライトアップにいろいろなLEDを用いました。

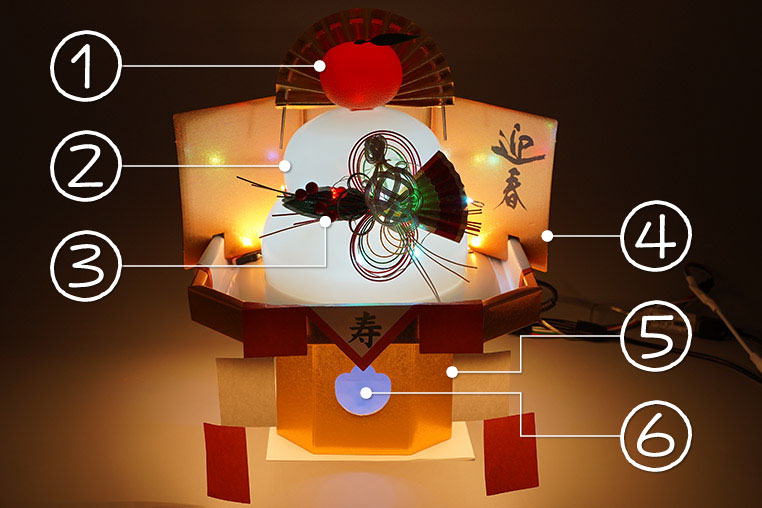

鏡餅のライトアップに使用したLED

① ミカン	5050 RGB 1LED パネルライト
② 餅	NeoPixel RGBイカリング（2本）
③ お飾り	NeoPixel ストリングライト
④ 金屏風	3528まがピタテープLED 電球色 3000K
⑤ 三方の足	3528まがピタテープLED 電球色 3000K
⑥ 三方の内部	5050 RGB 3LEDパネルライト

ここで注意しないといけないのが、DC12Vで光らせるLEDと、DV5Vで光らせるLEDが混在しているという点なのです。
テープLEDは、12Vじゃなかったっけ？
通常のテープLEDはほとんどが12V仕様。24V仕様もあるけど、今回は使っていません。
では、5Vというのは？
ネオピクセル系のLEDは5V仕様です。
今回でいうと「餅に使ったイカリング」と「お飾りに使ったストリングライト」か。
そう。その2つは、間違っても12Vの電源につないではいけません。
つなぐとどうなるのね？
5VのLEDに12Vの電源をながしてしまうと、一瞬で壊れてしまいます。
あー、やっぱりそうなんだ。
もちろん、間違えなければいい問題ではありますが、今回のLED鏡餅はACアダプター（↓）から電源を取ろうとしています。

ACアダプター

✔ 容量の選び方などの基礎知識は、「家のコンセント（AC100V）からテープLEDの電源を取るには？」参照。

家庭用コンセントからテープLED用の12V電源を取るアダプターね。
同じように、コンセントからDC5V電源を取るアダプターもあります。
ではそちらをネオピクセル関連につなぐわけか。
そうです。配線の全体像としてはこうなります。

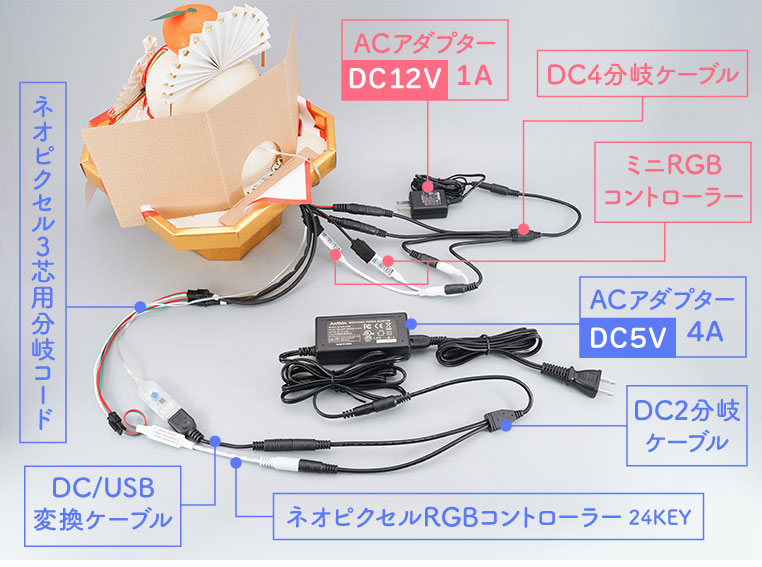

LED鏡餅の配線図

※ピンク文字がDC12V、青文字がDC5V

しかし12Vも5Vも、どちらのラインもDCプラグ/DCジャックで接続している。この点で同じなので、間違えて差し込んでしまう可能性も大なのです。
DCプラグとかDCジャックって、電圧は違っても形状は同じなんだ？
そう。だからつなぎ間違えの事故は普通に起こりうる。
DCこっわ。
おいおい、間違っても間違えないようにしてくれよ！
言ってることがヘンよ所長。
しかも、今回のRGB LEDなどで使っているような、簡易的なミニコントローラーの類いには、保護回路もはいってません。
コントローラーも飛ぶってことか。
12Vの電源にさした瞬間に、コントローラーと、LEDテープのICがダメになってしまいます。
全滅ね……。
別館は年を越せなくなるね。

ネオピクセルはDC5Vだが、同じDC5Vの単色テープLEDはあまりない

そんなリスクがあると分かっているなら、電圧の違うLEDを混在させなければいいんじゃないの？
それはそうなんだが、今回のように個別に光らせ方をこだわると、なかなかそうもいかなくて。
例えば餅のライトアップは単色の白のイカリングにして、三方の窓（内部）の光も単色にすれば、ネオピクセルが不要になるから5Vはなくせるが……
でもなぁ。それじゃあ、餅がキレイな純白にならないんだったよね。
……それはそうだが。
それよりさ、逆に、単色のテープLEDに5V仕様のを使えばいいんじゃないの？
そういう手もあるか。
ところが、DC5Vの単色テープLEDって、なかなかないんですよ。
そうなんだ。
なんでなのかな？
LEDチップが3V強だとして、12Vなら3個直列、24Vなら6個直列でつなげられるところ、5Vだったら1個しかつなげない。

テープLEDのカットライン

テープLEDにはたくさんのLEDが並んでいるが、回路は「3個直列を1セット」として組まれているものが多い。だからカットラインも3LEDごとに入る。

テープLEDをDC5Vで光らせるとなると、直列には1個ずつしかつなげないから、同じ数のLEDを光らせるのに無駄に電流が多くなってしまいます。ものすごく効率が悪い。
そういうことか。
では、ネオピクセルはなぜ5Vなんだろう？
ネオピクセルはLEDの1粒単位にICが入っていて、個別に色や明るさをコントロールできる仕様です。つまり、どのみち1個単位で光らせるLEDなので、逆にDC5V電源が妥当なのです。
そういうことか……。
今回のLED鏡餅のように、ネオピクセルRGBと単色のテープLEDを混在させる場合は、12Vと5Vの混在がやむを得ない……と。
そう。だからこそ、つなぎ間違えにはくれぐれも注意しましょう。
まあ、12Vと5Vの混在にはリスクもあるけど、今回は鏡餅各部の光らせ方にこだわった結果だからね。

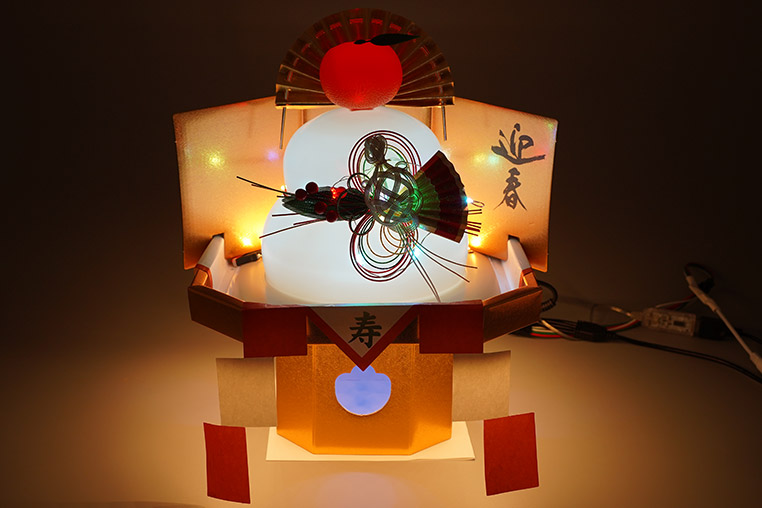

LED鏡餅

確かに。このLED鏡餅は見るからに縁起がよさそうだ。
来年こそは明るい1年になるといいね。
ああ、そうだな。
それと、鏡開きで餅を食べるのが最後の楽しみねー。
え……？
「え？」ってなによ？
そういえば、中身の餅は早々に出してしまったけど、どこにやったのかね？

鏡餅の中に入っていた切り餅

えーっと……LED鏡餅には関係ないので、私が持ち帰りましたが？
アンタまさか……鏡開きを前に、餅を食べたんじゃないでしょうね？
……ギク。
今回の検証のために買った鏡餅は「いくつもある」と言ってたけど……
……ははは。
さては全部、食べたのね。どんだけ餅好きなのよッ!!
ちなみに今回使用したたいまつ食品さんの「お鏡餅飛翔丸もち中大」は、新潟県魚沼産こがねもち米100%使用らしいぞ。どおりで…
そんな情報聞いてないし、食べてから言うな!!

>>> おしまい
