LED熊手の作り方（光らせ方）

•

  「LED熊手の知識」の続きだよ。

  ●DIYラボ別館：所長

•

  今回LEDで光らせる「飾り熊手」を、酉の市（とりのいち）で、入手してきましたぁ～！

  ●DIYラボ別館：ユキマちゃん


•

  飾り熊手って、いろいろなデザインがあるから選ぶのも楽しいよね！

•

  エルパラ姉妹店のピカリ館があるアキバは、神田明神下ですので、神輿（みこし）をモチーフにした飾り熊手にしてみました。

  ●アドバイザー：エルパラ 平川研究員

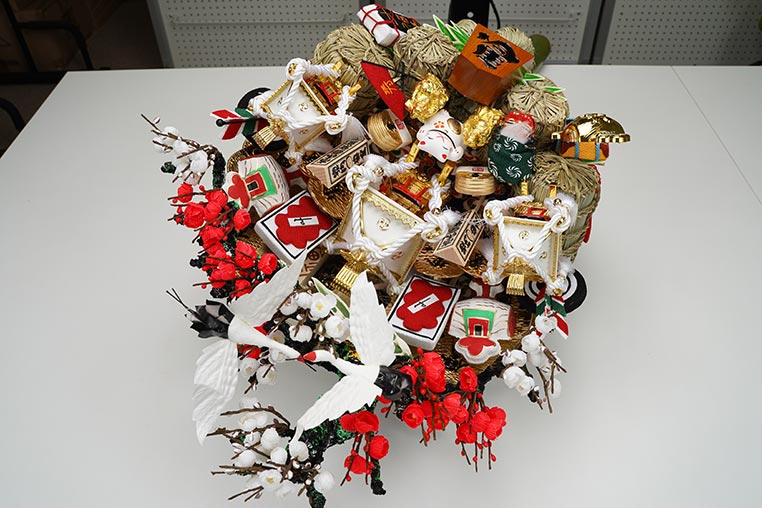

飾り熊手を上から見たところ。神輿3基の屋根が見える。

•

  ほー。
  なるほどね。

•

  神輿の屋根が白いから、LEDの光が映えそう、という狙いもあります。

•

  で、どうやってLEDを仕込むの？

•

  まずは小判や神輿の金色が浮かび上がるように、下方向から電球色のLEDで照らしてみようと思う。

•

  ちょうど神輿の下に、LEDが仕込めそうなスペースがあるわね。

•

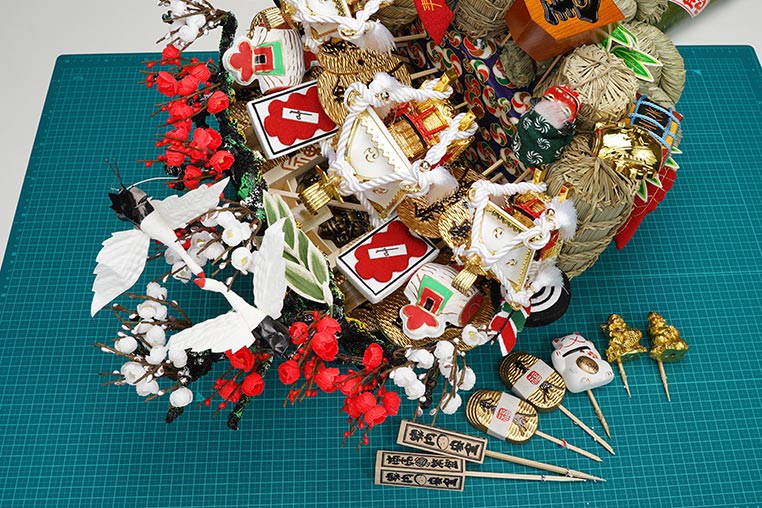

  LEDを設置するために、まずはいったん手前の飾りを取り外します。



カッターを使って飾りを取り外した。


•

  ところで、LEDはどんなタイプを使うの？

•

  今回は飾り熊手の色彩をキレイに見せたいから、演色性の高いLEDがいいかなと思う。

•

  そんな、難しいコト言われても……。

•

  普通のLEDは、赤味成分が少ないので、照らされた物が青白っぽく見えがちだけど、高演色LEDを使えば、色鮮やかに照らせるんだ。

•

  うむ。
  さすがLED屋。

•

  演色評価数という数値が80以上（RA80＋）で、一般的に高演色と呼ばれますが、今回は90以上（RA90＋）の超高演色LEDを使いましょう。


•

  「超高演色5050（60LED/m）テープLED・電球色」をカットしながら使用します。

•

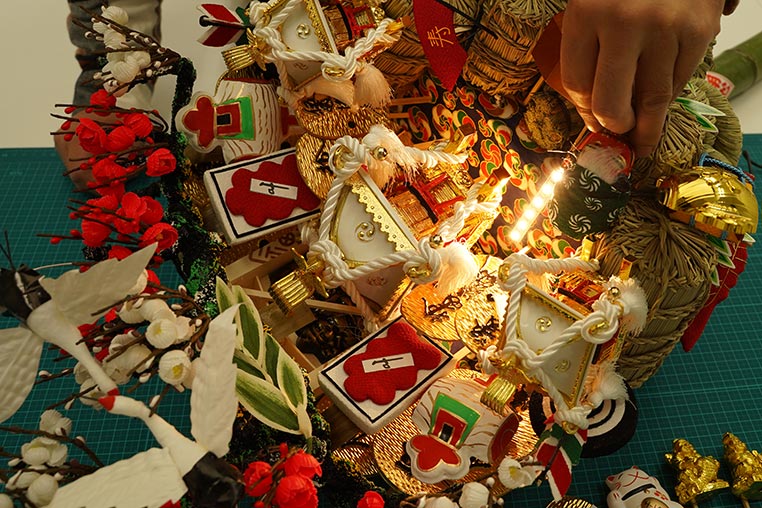

  どっちから照らすとキレイかなぁ。

•

  そうそう。そんな風に実際にテープLEDを点灯させて、光の当たり具合を確認しながら、位置と長さを決めます。

•

  DC12V仕様のテープLEDを、家庭のコンセントの電源（AC100V）で光らせる方法は前にやったよね。



✔「12VのテープLEDを家（AC100V）で光らせるには？」参照。

>>>リンク先で詳しく読む。

•

  テープLEDはフニャフニャなんだけど……固定はどうしたらいい？

•

  今回は、アルミフレームを使ったほうがいいな。固定の問題もあるけど、放熱の問題もあるから。



アルミ平角棒もエルパラで買えるアイテム。

•

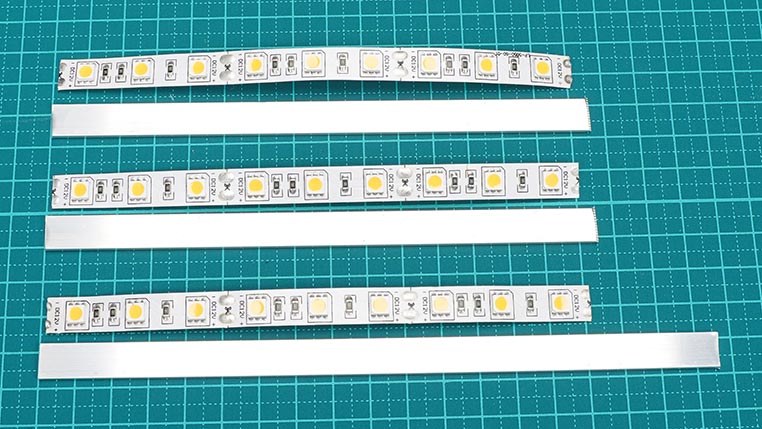

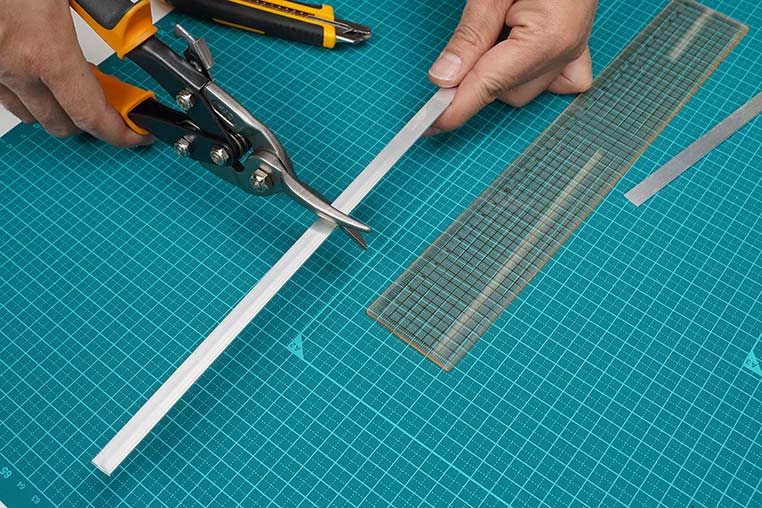

  テープLEDの長さが決まったら、それに合わせて、アルミ平角棒もカットします。

•

  かなきりバサミがあれば切断できるんだね。


•

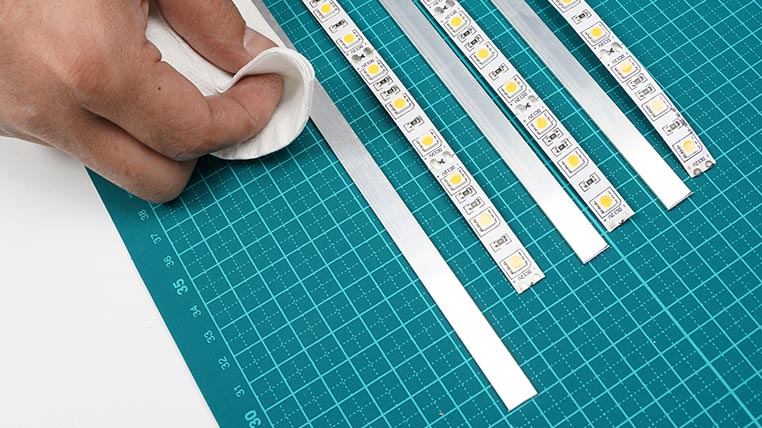

  注意点としては、テープLEDをアルミ平角棒に貼り付けるときは、しっかり脱脂しておくこと。


•

  そして、複数本に分かれているテープLEDを、連結していきます。


•

  こういう場面、本当はハンダ付けするのが一番イイ方法なんですが……

•

  ハンダは苦手なのよね。

•

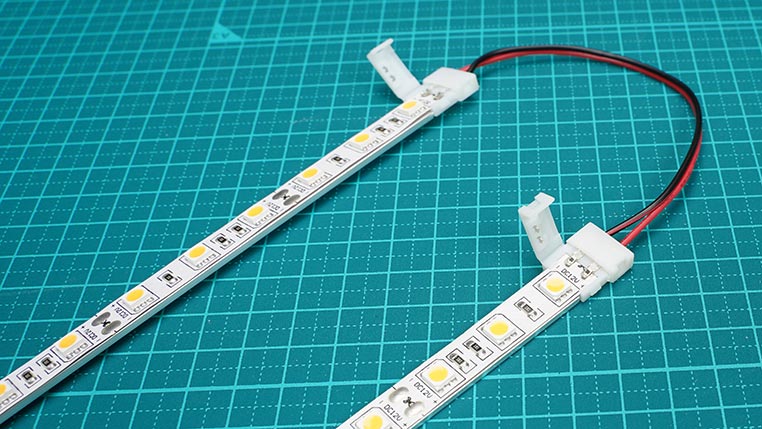

  ……という人が多いので、ここではワンタッチでテープLEDを連結できる「2芯コード付きコネクター」を使っています。

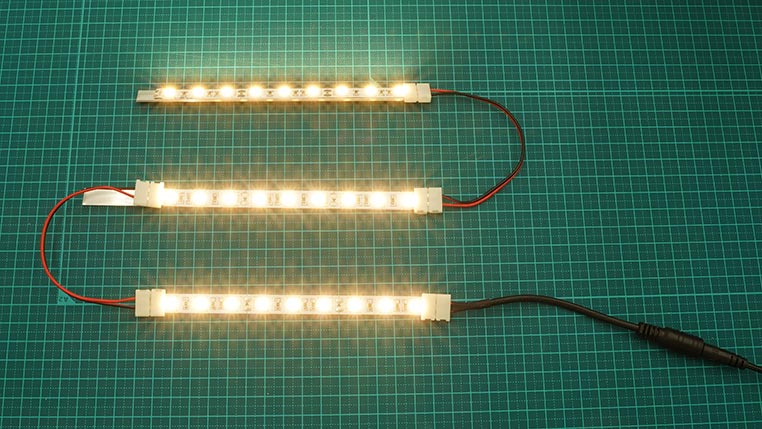

テープLEDと、ACアダプターの連結には、「DCジャック付きコネクター」を使用。

•

  アルミ平各棒に貼り付けたテープLEDは、ホットボンドを使って熊手の土台に貼り付けました。

•

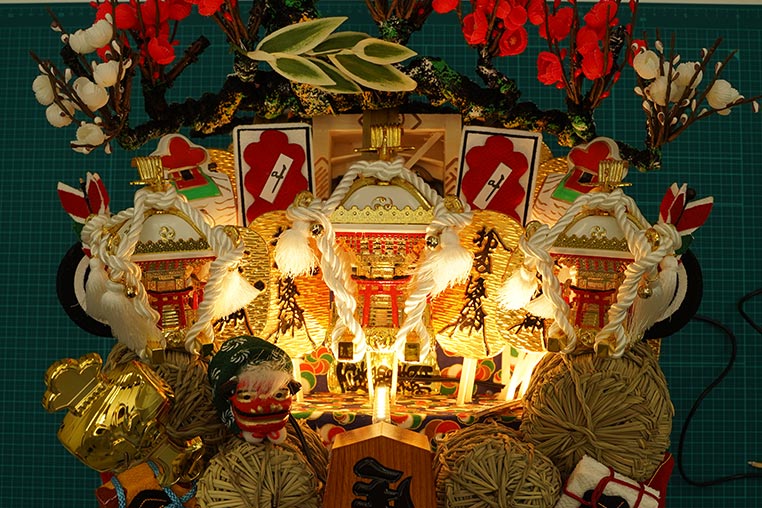

  試しに配線をACアダプターにつなげて点灯させると……


•

  おぉー。
  神輿が浮かび上がってキレイ。

•

  テープLED以外のLEDも、イルミネーションに使えます。いくつか紹介しておきましょう。

•

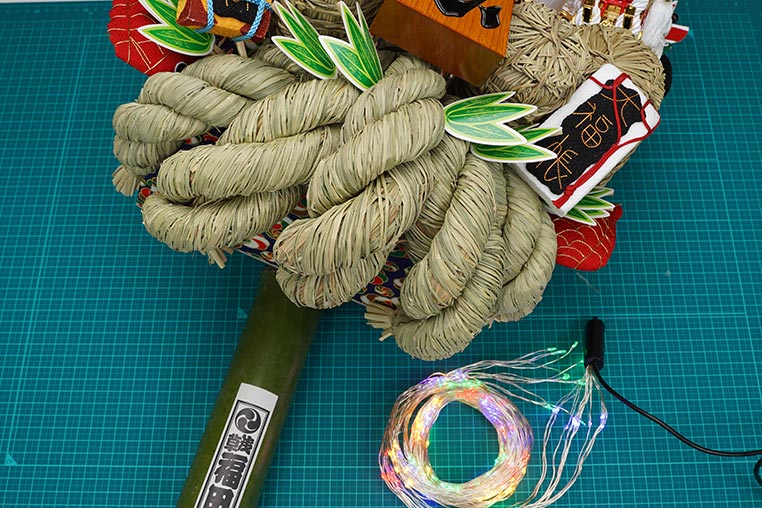

  例えば、飾り熊手のしめ縄の部分。


•

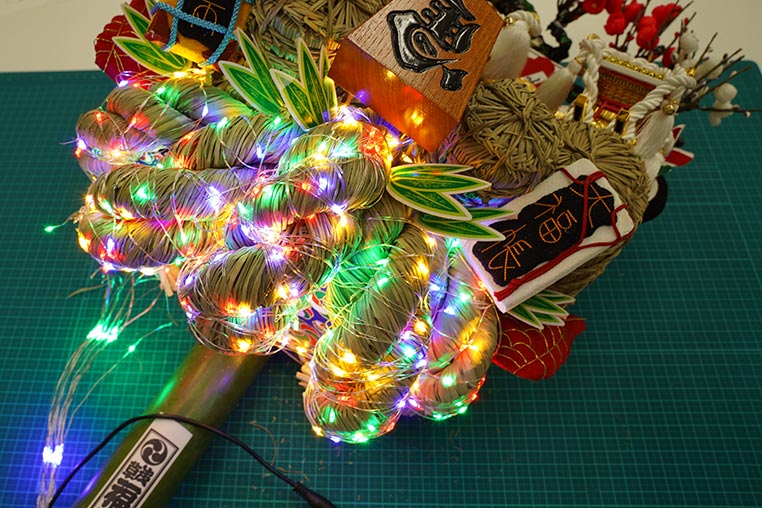

  ここには「RGBストリングライト」を巻き付けてみました。


•

  おお～!!
  見違えた。

•

  一気に豪華になるな〜。

•

  しめ縄を外せば、もう少しキレイに巻けると思いますが……

•

  でも、外から巻き付けるだけでもカタチになるね。

•

  ちなみに、このRGBストリングライトには「ミニ点滅調光コントローラー」を使って、光に動きをつけています。

•

  それって、LEDをフラッシュさせるやつね。

  ※「LEDイカリングをストロボ風に点滅させる技」参照。

•

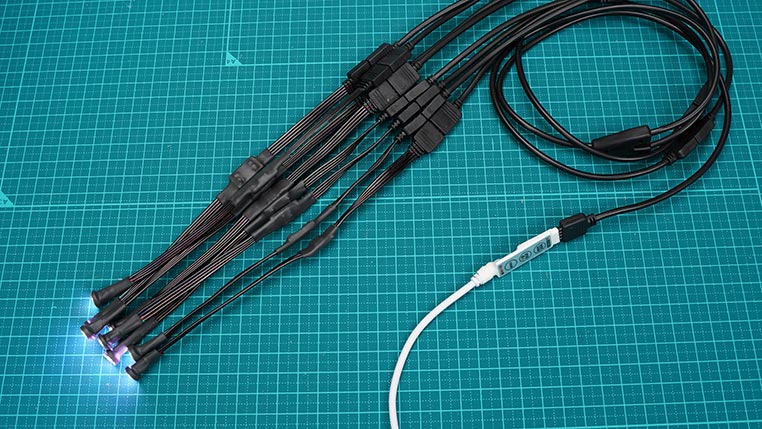

  それから、神輿の屋根を照らすために「T10 RGB 1.5W PowerLED」を8個用意しました。



ただしこのLEDは、RGB（4線）の配線加工が必要で、中・上級者向き。

•

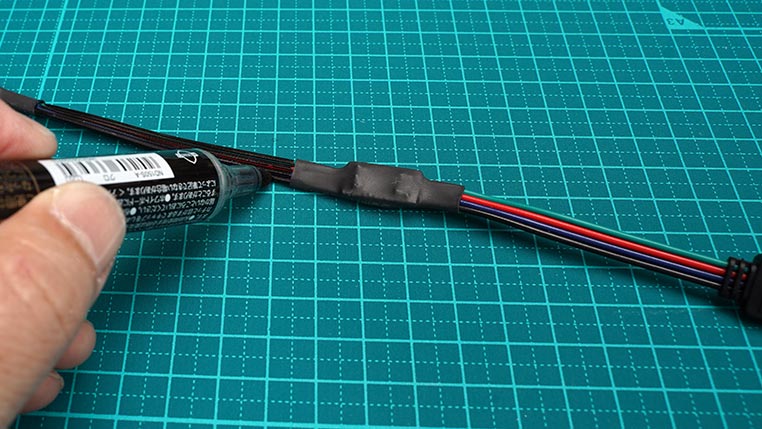

  RGBのLEDを使うときは、配線が派手で目立つので、黒いマジックで塗りつぶします。


•

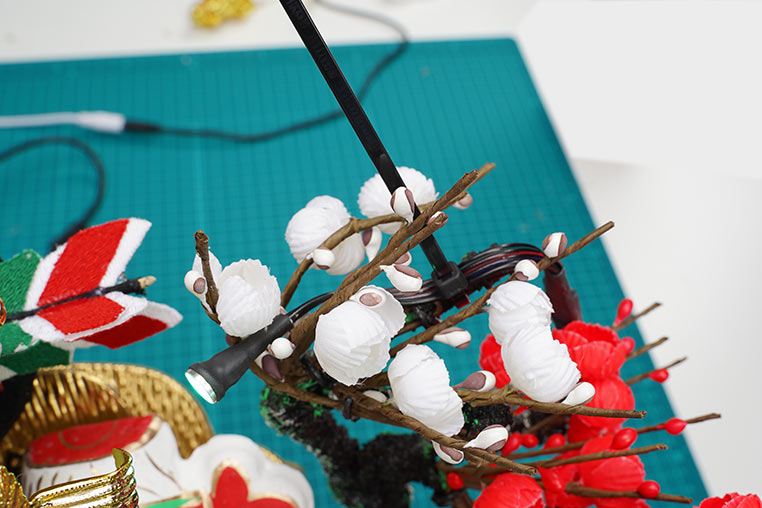

  神輿の上空にある枝に、タイラップで巻き付けて固定……と。


•

  これも光の当たり具合を確認しながら、固定するといいですね。


•

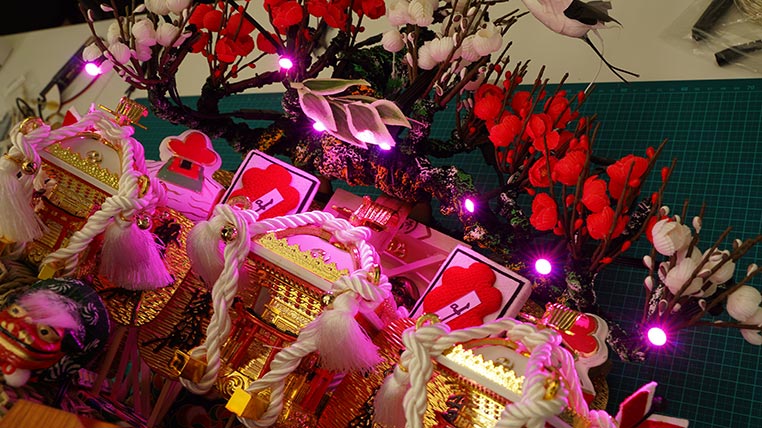

  いいね～いいね～。

•

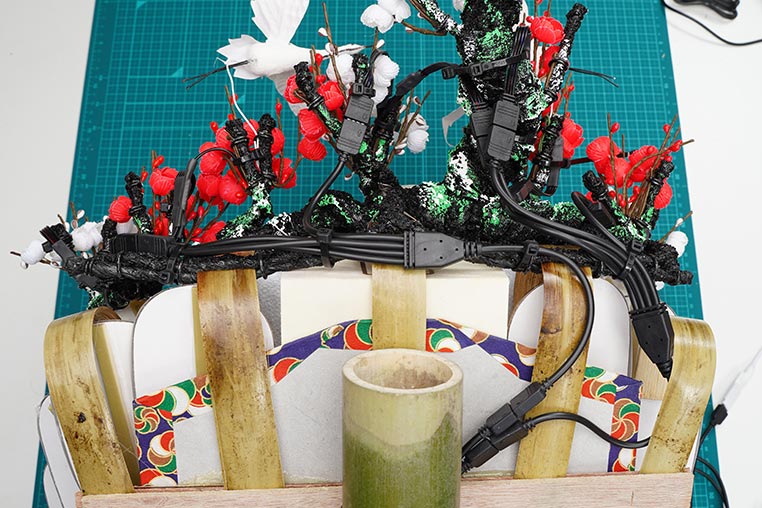

  分岐コードなども、枝の裏側や背面に目立たないように取り回して、タイラップで固定します。


•

  ねーねー！

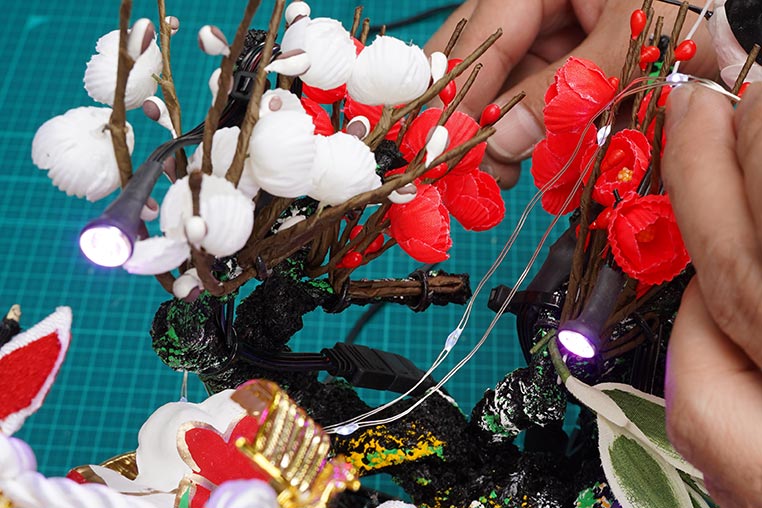

  てっぺんにある梅の花もライトアップしようよ。

•

  そういう用途ならやっぱりストリングライトが使いやすいので、ここでは白のストリングライトを使おう。


•

  このLEDは配線にLEDが一体化していて、巻き付けるのにはピッタリだね。


•

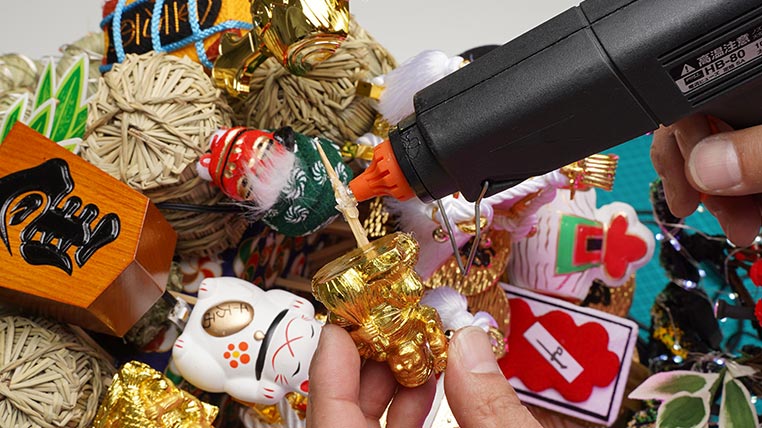

  あとは最初に外した飾りを、ホットボンドで付け直して……。


•

  光るLED熊手の完成だ！


•

  これで来年は、コロナにも負けず、商売繁盛間違いなしって感じね。

•

  完成品はエルパラ姉妹店の「akibaLEDピカリ館」の店頭に飾っておきます。

•

  ホホー。
  秋葉原に行く人がいたら、ぜひ見てほしいなァ。

•

  キラキラ光る熊手を見て、少しでも明るい気持ちになってもらえれば幸いです。

•

  2020年は酉の日が3回あるから、もう一回、飾り熊手を入手するチャンスがあるよ。三の酉は11月26日ね。

>>> おしまい。
