ディスプレイオーディオに外部入力を作る、ビートソニック・AVX02の付け方を解説中だが、取り付けの途中で「必須ではないが、やっておくと効率がいいおすすめの作業」あり。iPhoneでYouTubeを観るために外部入力アダプターを必要としているなら、ぜひやろう。

•

  「ディスプレイオーディオに外部入力を作る方法（第2回）」の続きです。

  ●レポーター：イルミちゃん

•

  前回までの作業で、外部入力アダプター・AVX02を、ディスプレイオーディオのコネクターに割り込ませることはできました。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  残りの作業は……？

•

  あとはAVX02本体の取り付けなんですが……その前に「必須ではないけれど、やっておくのがオススメ」の作業があります。

•

  ほう。
  なんでしょうか？

•

  AVX02には、ポジタップ1個が付属品で付いています。

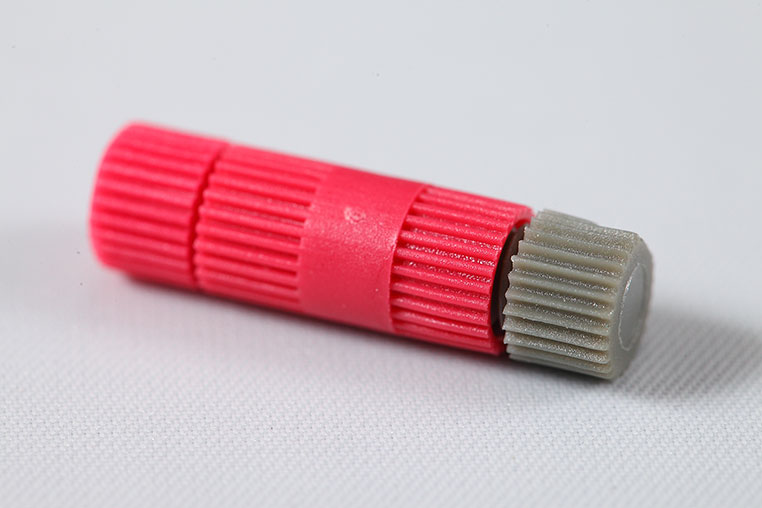

ポジタップ（タップタイプ・グレー）

•

  ポジタップとは、配線を分岐するためのアイテムでしたね。

•

  そうですね。ポジタップの使い方は以前に解説したことがあります。



✔「工具をほぼ使わない、配線接続＆分岐コネクター〈ポジタップ〉とは？」参照。

•

  なぜ、ここでポジタップが出てくるの？

•

  今取り付けているのは、外部入力アダプターであるAVX02ですが、外部入力だけ付ける人っていませんよね。

•

  ……まあ、その目的はiPhoneでYouTubeを観ることだったりするでしょうね。

•

  だとすると、AVX02に取り付けに続いて、ミラーリングユニットなども取り付けます。

•

  そうなりますね。

•

  であれば、ディスプレイオーディオを外している今の段階で、そういった電装品用のACC電源（アクセサリー電源）を取り出しておきましょう。

•

  なるほど。
  そのほうが効率いい。

•

  そのために、AVX02には、ポジタップをひとつ同梱させているのです。

•

  気が利いている。

•

  で、これをどこに付けるかという話ですが、オススメ位置はココ。


•

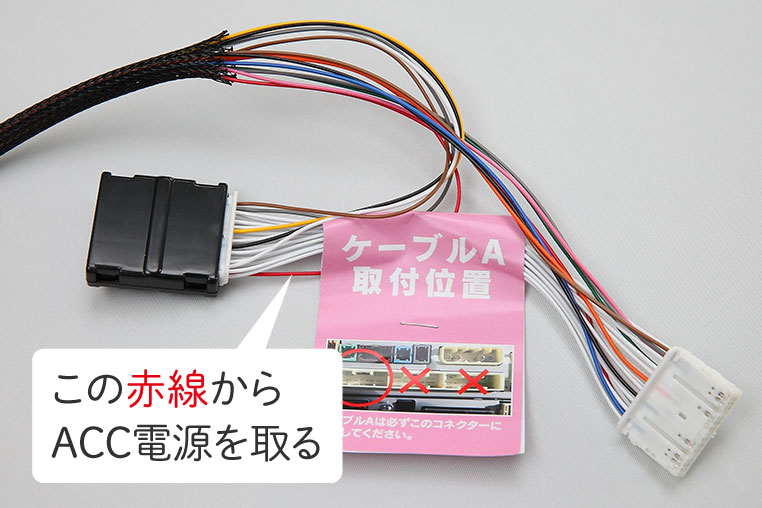

  ケーブルAの、極細ピンの出ているコネクターがありましたよね。そこから出ている赤線が、ACC電源線です。

✔ ケーブルAの反対側のコネクターにも赤線（ACC電源線）はあるが、これはAVX02の本体通過後の配線なので、避けたほうが無難。

---

✔ 理由はショート対策。万が一、電源取り出しした線をショートさせた場合を考えると、AVX02の本体に入る前のACC電源を取れば、飛ぶのは車両のヒューズだけで済む。いっぽうAVX02通過後の線がショートすれば、AVC02も無事では済まない。

•

  この赤線にポジタップを付ければ、それだけでACC電源取り出しができるんだ。

•

  ハイ。

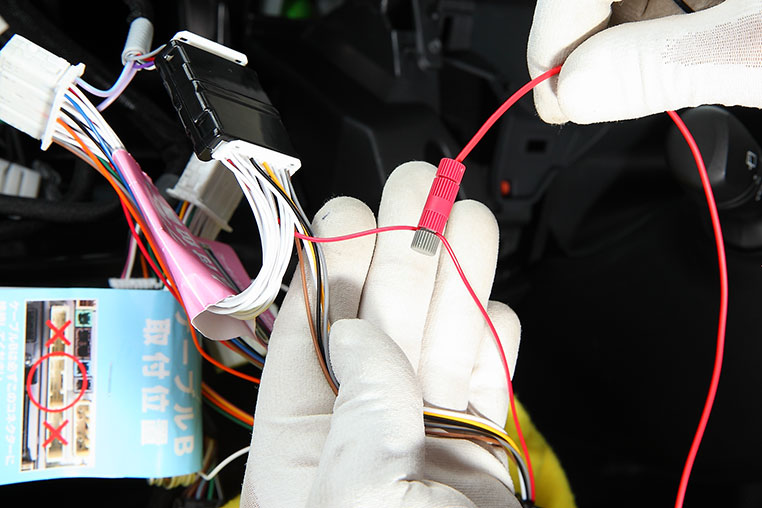

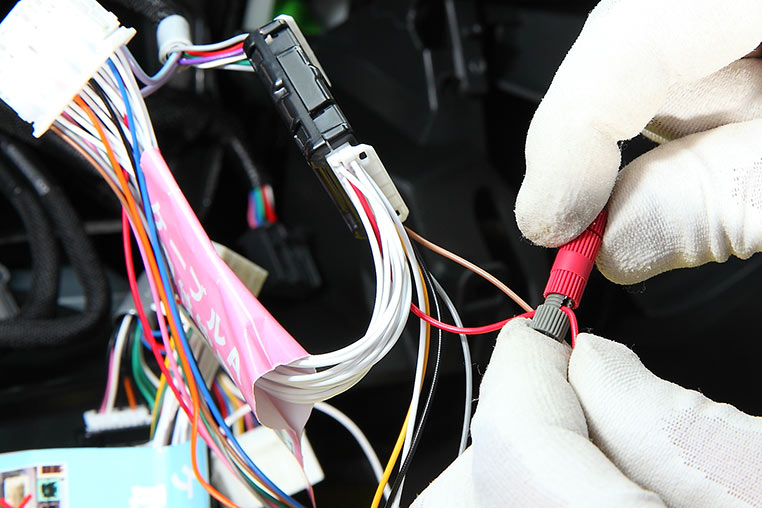

  赤線に対して、ポジタップを取り付けます。

•

  どうやるかというと……

•

  まずは、ポジタップのグレーのキャップを外して、赤線を通しながら、キャップを締め直します。


•

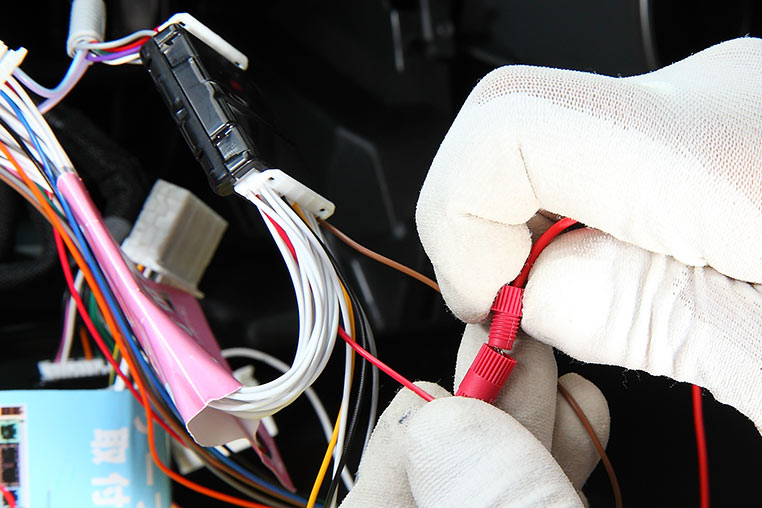

  次に反対側の赤いキャップを外して、用意した分岐線（電源取り出しコード）を通して、キャップを戻します。


•

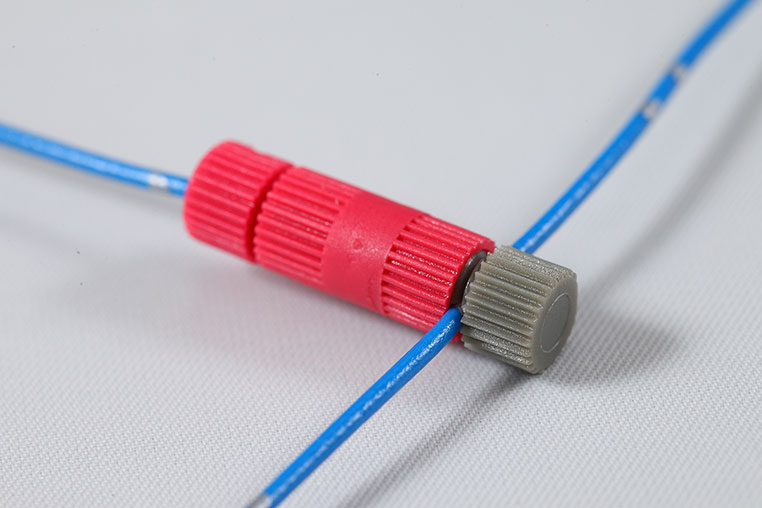

  何も工具を使わなくても、配線分岐（電源取り出し）が完了♪ これがポジタップの良いところです。



✔ より詳しい解説は、「工具をほぼ使わない、配線接続＆分岐コネクター〈ポジタップ〉とは？」参照。取り出した電源線は、ショートに注意!!

•

  なお、ここでは、後ほど取り付ける予定のミラーリングユニット「IF36」の電源線を先につなげています。

•

  これは「外部入力に何をつなげたいか」で変わりますね。

•

  この仕込みが終わったら、AVX02の取り付け作業に戻りましょう。

•

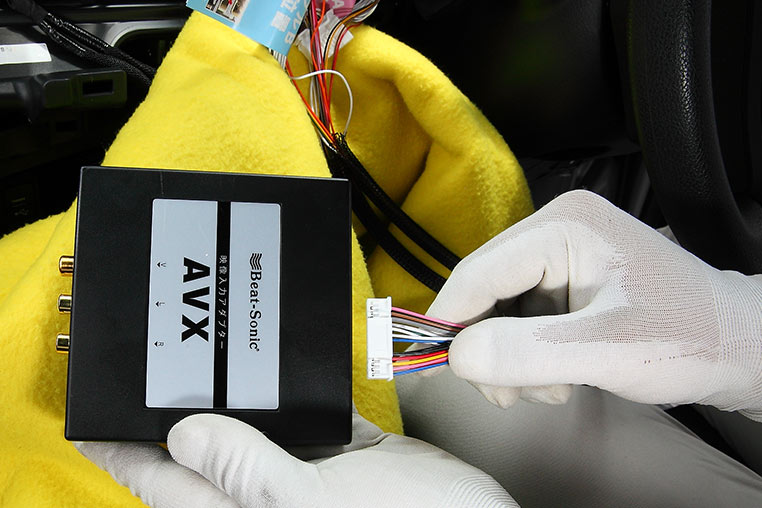

  ディスプレイオーディオの3つのコネクターに割り込ませたハーネスの反対側は、AVX02の本体につなぎます。


•

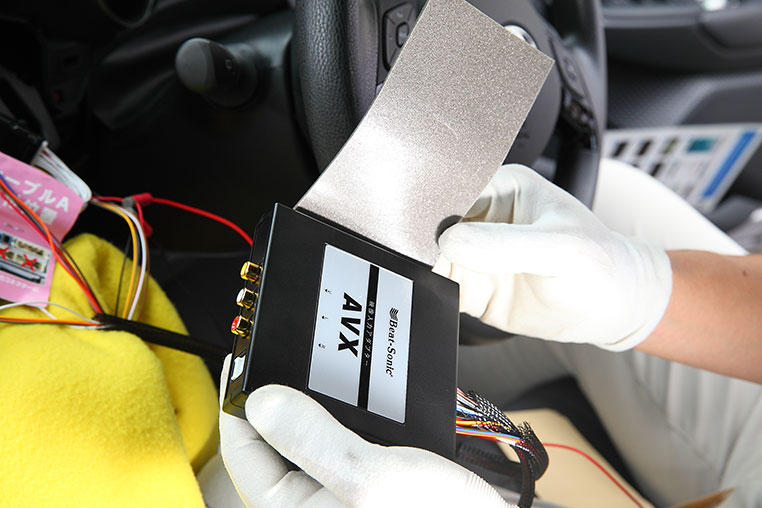

  そして付属のウレタンシートを本体に巻き付けます。


•

  これは何のため？

•

  本体を裏に隠したときに、カタカタ音などが発生するのを防ぐ目的ですね。

•

  あー。
  異音対策か。

•

  AVX02を奥に隠す前に、RCAケーブル（赤・白・黄）をつないでおきます。


•

  AVX02の本体はどこに設置するのでしょう？

•

  ディスプレイオーディオ裏に隠せるスペースがあるなら、それが良いと思います。触る必要はないので。

•

  なるほど。

•

  ただ、その場合は、エアコンの吹き出し口にかぶったり、グローブボックスの開閉で干渉したりしないように注意が必要です。

•

  何も考えずに、ただ押し込むとトラブルの元ですね。

•

  今回取り付けしているC-HR後期を例にすれば、中央の奥スペースに収められそうなので、奥に隠します。


•

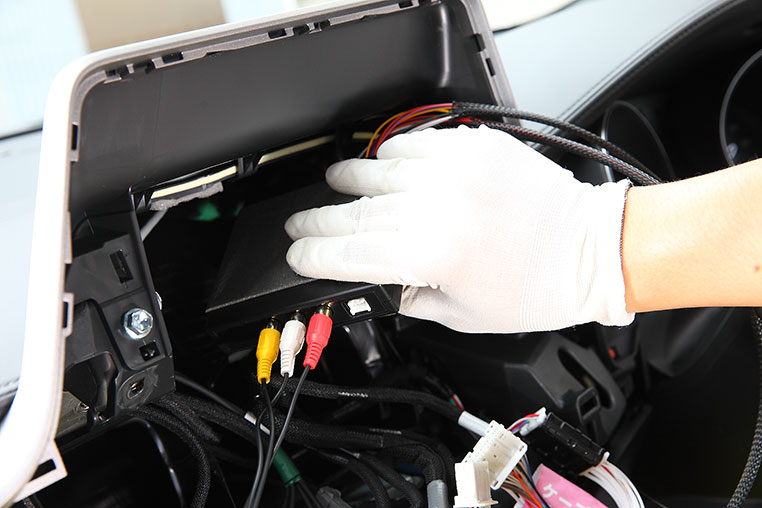

  RCAケーブルは裏側を通して、先にグローブボックス側に通しておきましょう。


•

  このRCAケーブルが、外部入力になる。

•

  そうです。つまりRCAケーブルをどこに出すかは、ミラーリングユニットをどこに設置するかによっても変わるので、このあたりは決まりではありません。

•

  本体の設置場所やRCAの出し方は、臨機応変に考えましょう。

•

  あとは、ディスプレイオーディオのコネクター類を全部つなぎ直して……


•

  ちなみに、ディスプレイオーディオは全コネクターとも差し間違えが起こらないよう、正しい場所にしかささらない形状（ツメ位置などが違う）になっています。

•

  では、ささるようにしか、ささらないんだ。

•

  もしもAVX02の取り付け方にミスがあると、この段階で「コネクターがささらない」現象が発生します。

•

  ホー。

•

  これは各コネクターのツメの位置などにムジュンが生じるためですね。

•

  正しく付いていれば、全カプラー（コネクター）がディスプレイオーディオにささる。

•

  ハイ。ささらない時は、AとBとCのどれかが間違っている（入れ替わっている）可能性などを考えましょう。

•

  ここまでの手順で、ひとまずディスプレイオーディオに外部入力を作ることができました。

•

  続いて、iPhoneのYouTubeを観るために、ミラーリングユニットをつなぎましょう。
