バルブ交換でLEDバックランプ化

---

LEDバックランプ取り付け（交換）方法╱ジムニー編

新型ジムニーをモデルに、リアバンパーにバックランプが付いているケースでの、LEDバックランプ取り付け方法を解説。まずは純正テールランプ（灯体）の取り外し方法からマスターしよう。

•

  一般的な車でのLEDバックランプの取り付け方法については、以前に解説済みですが……

  ●レポーター：イルミちゃん

  ※「LEDバックランプのDIY取り付け（交換）方法」参照。

•

  今回は、新型ジムニーのようにバックランプがリアバンパーに付いている車での取り付け方法を解説します。

  ●アドバイザー：IPF 市川研究員


•

  なお、新型ジムニーのバックランプのバルブ型式は「T20」です。



✔ バックランプのバルブ型式は、車種によってT16・T20・S25の3種類が出てくる。

---

※「バルブの種類╱バックランプ編」参照。

•

  最近の国産車だと消費電力が小さめのT16が多いんですが、ジムニーはT20が入っています。

•

  じゃあ、ジムニーのバックランプは明るいほう、ということか。

•

  そうですね。しかし、バックランプ・ウインカー・テール＆ストップランプの全てが電球なので、そういう意味で「いじりがいがある」と言えますね。

•

  まず、リアバンパーに付いている純正のテールランプユニット（灯体）を外します。

•

  どうやって外すんだコレ。

•

  リアバンパーの裏側に防水のカバーが付いていて、そのカバーに対してテールランプが固定されています。

•

  フムフム。

•

  片側につき、裏側から3か所の袋ナットで固定されているんですよ。

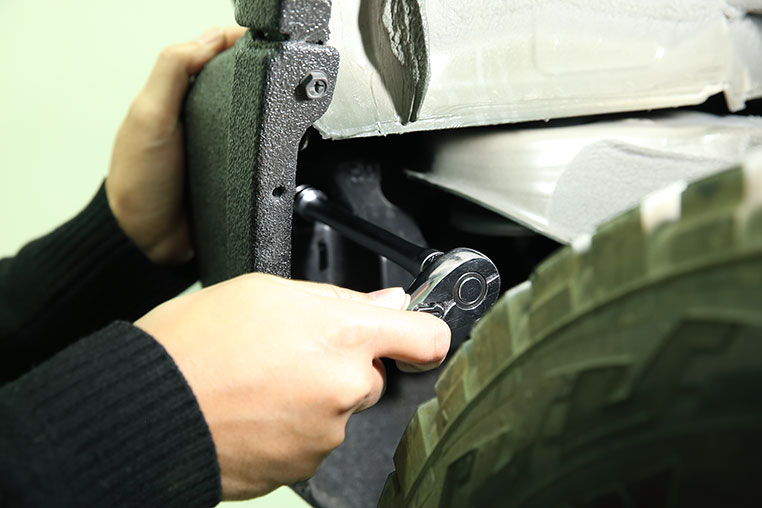

まず一つ目のナットを外す


•

  一番外側はタイヤハウスからアクセスできるのでいいんですが、奥の2つのナットはここからは見えません。

•

  寝転がってリアバンパー裏を覗き込むと……

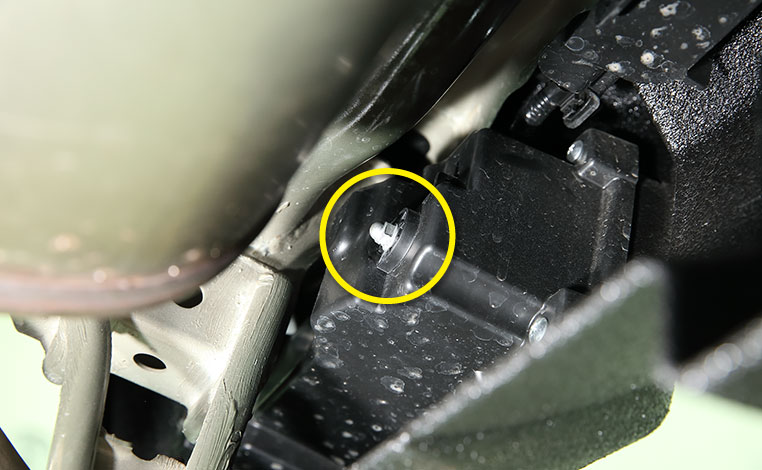

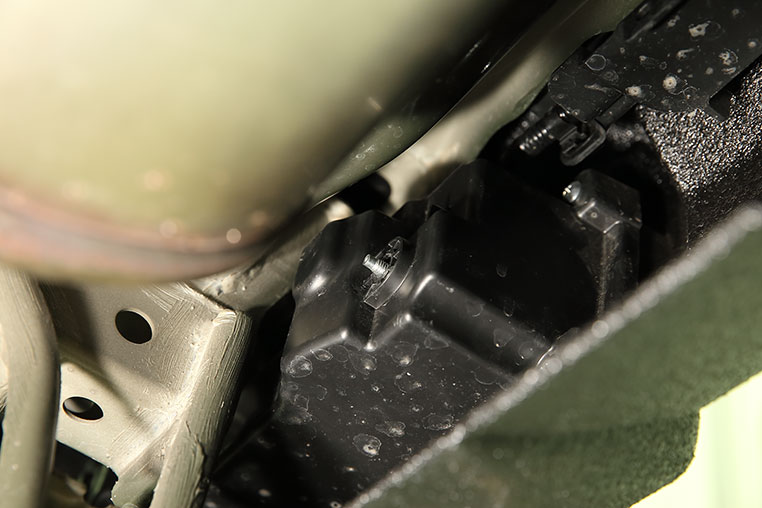

テールランプ背面にナットが見えるはず


•

  背面側から覗き込めば、銀色の袋ナットが見えます。

•

  写真では1か所しか見えませんが、真ん中付近にももうひとつナットがあります。

•

  これらの袋ナットを3コ取っても、それだけでバックランプ本体は外れません。

•

  まだ何か固定が効いている。

•

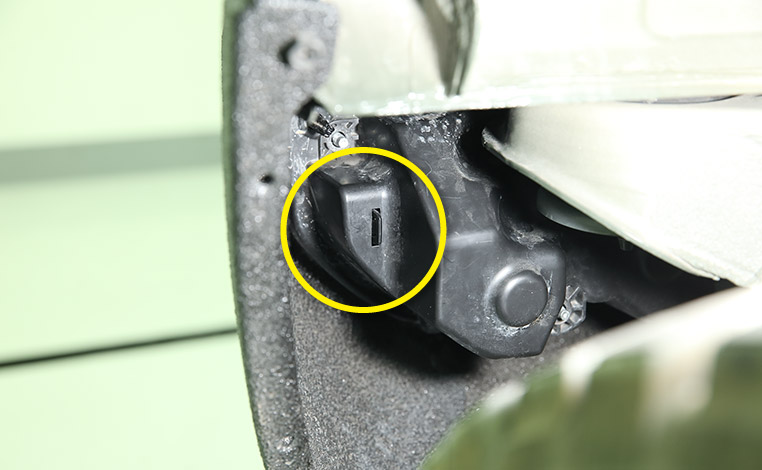

  ツメの固定が残っているんです。


•

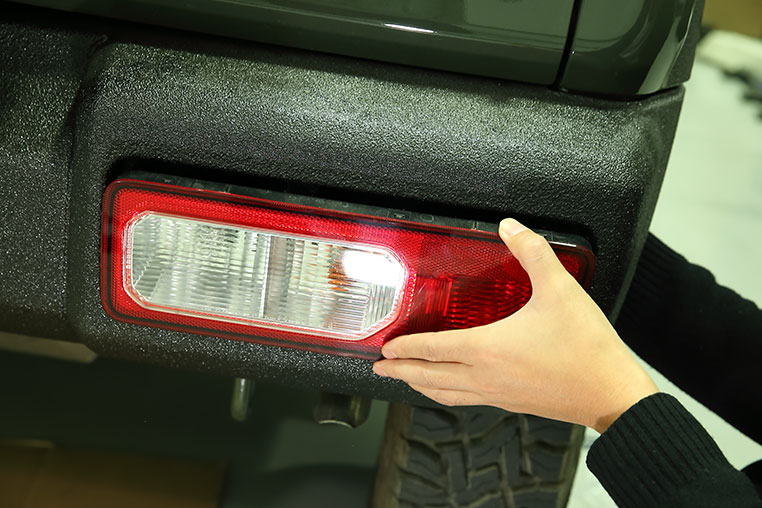

  このツメはテールランプの外側と内側にあります（つまり2か所）。このツメを外側方向に押しながら、テールランプをリア方向に押します。


•

  しかし、ツメを両方同時に押すって……なかなか難しそうです。

•

  その場合は、片側ずつ浮かせていけば取れますよ。

•

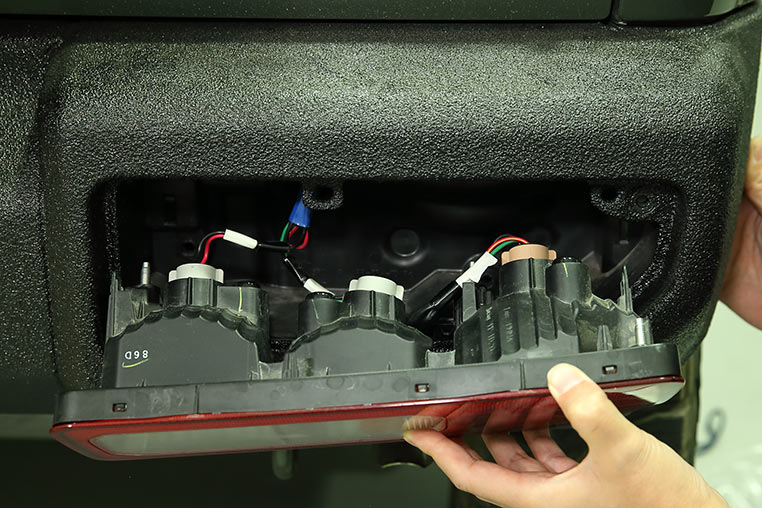

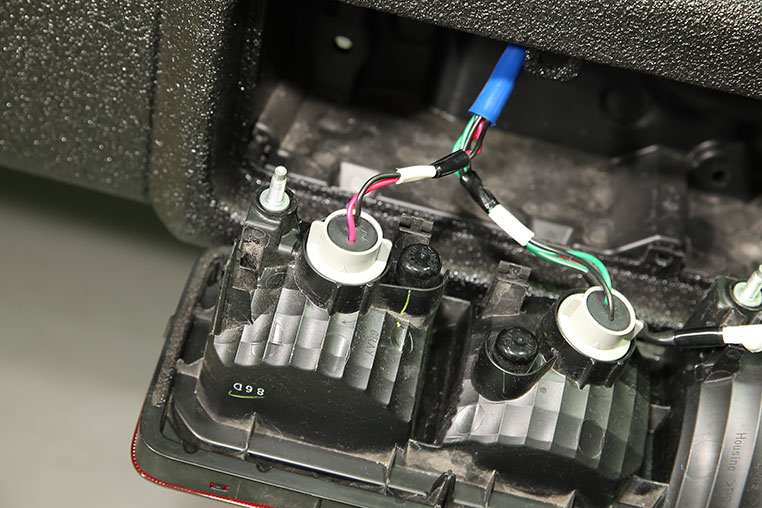

  テールランプの灯体ユニットが取れると、その後ろにバルブが3つつながっているのが見えます。


•

  バックランプ、ウインカー、ストップ＆テールランプが並んでいます。


•

  ジムニーは、ここにバルブが集中しているんですね。

•

  しかも珍しく、全部電球なんですよ。

•

  全部交換したくなりますが、今回の目的はバックランプのLED化です。

•

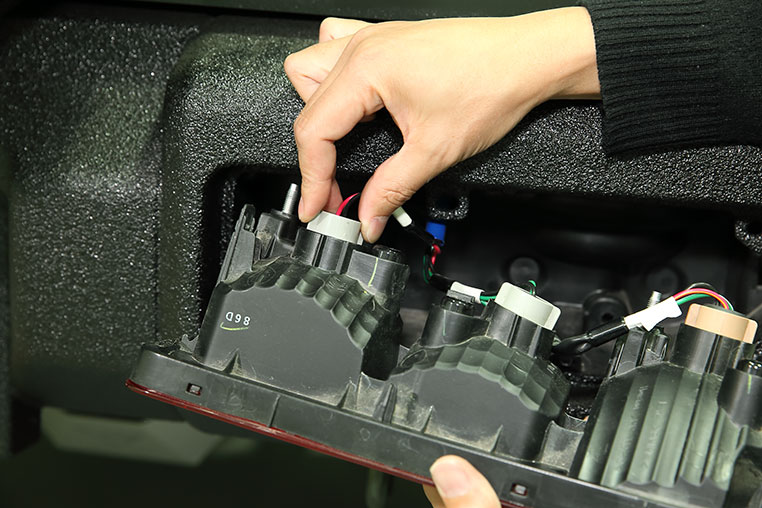

  一番内側がバックランプのバルブです。スナップ式なので、反時計回りに回すと外れます。

少し回転させて……

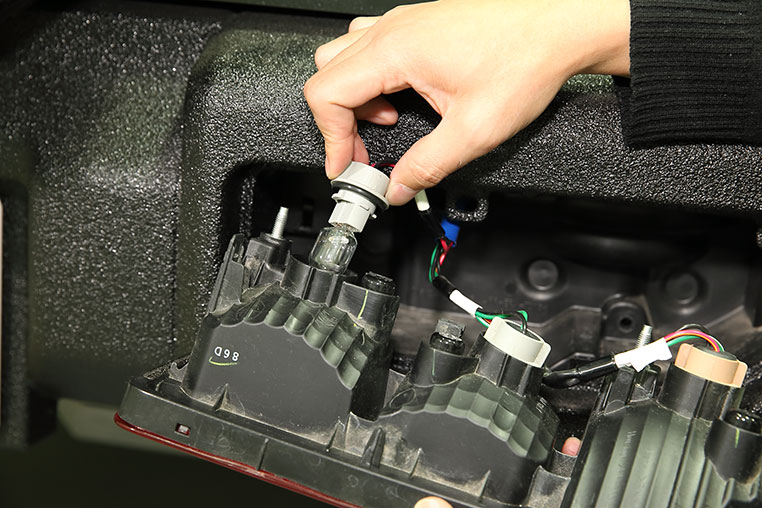

ソケットを引き抜く


•

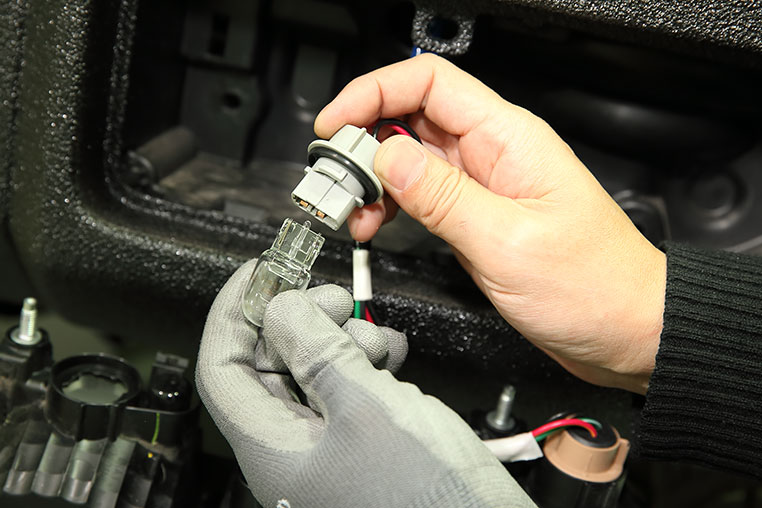

  そして、ソケットから電球を取るときは、T20の場合は引っ張るだけでOKです。T16だとしても同じやり方です。



スポン

•

  なお、S25のバルブは、円柱状のところにポッチがあり、それによってロックされている仕掛け。ですからS25の電球だけは、回転させてから引き出します。

•

  ……でも、S25のバルブってあんまり出てきませんよね？

•

  そうですね。最近の車ではまず出てきません。現行車だとトヨタのハイラックスで使っていますけど、例外的な存在です。

•

  いちおう予備知識として覚えておきましょう。

•

  それと電球を取るときは、素手でやらないでください。熱いですから。

•

  次は、LEDバックランプバルブの取り付け行程です。

•

  まず、電球と違って、LEDバルブには極性（プラスとマイナスの向き）があります。

•

  でも、純正ソケットを見ても、どっち側がプラスか分かりませんけど？

•

  ジムニーを例にすれば、ソケットにつながっている配線の色が参考になりますね。

•

  ほう？

•

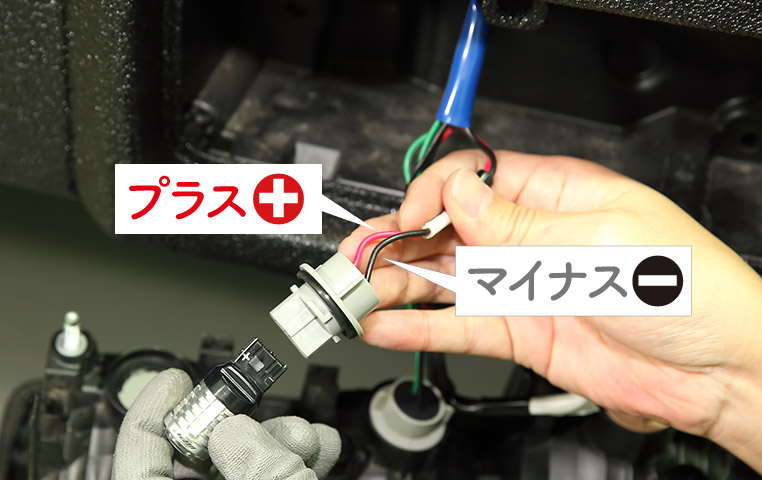

  赤い配線がつながっているほうがプラス側、黒がマイナス側です。


•

  配線の色だけでは、プラスとマイナスが判別できない場合は？

•

  とりあえずバルブを差し込んで、いちど光らせてみて確認します。

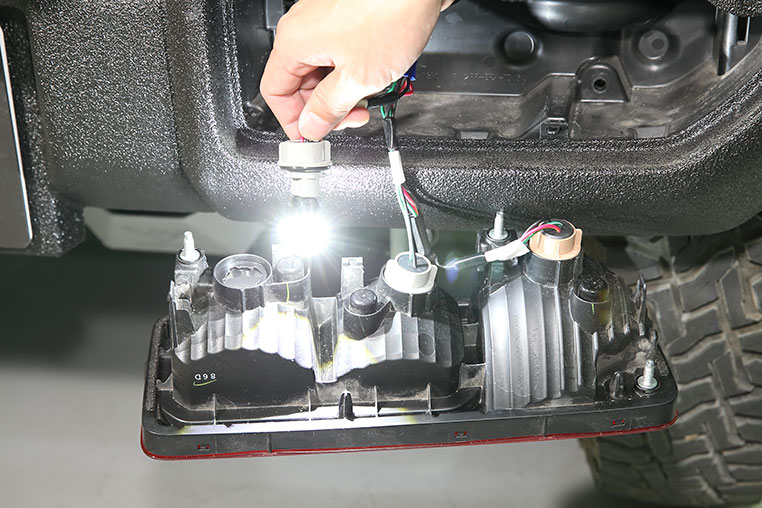

この段階で点灯確認したい


•

  …てことは、誰かに手伝ってもらう必要があるか。

•

  ひとりでやるとしたら、エンジンはオフで、ACCオン（アクセサリー）の状態でシフトをリバースに入れてみれば、バックランプの点灯確認はできます。


•

  そんなやり方があるのか。
  メモっておこう。

•

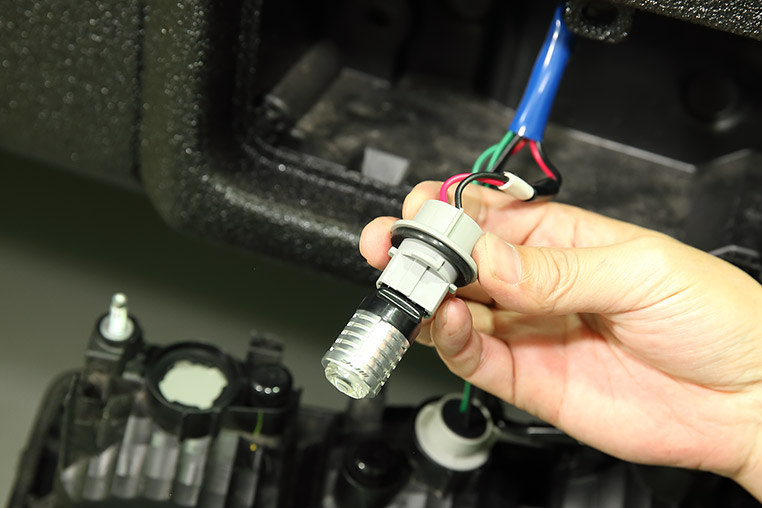

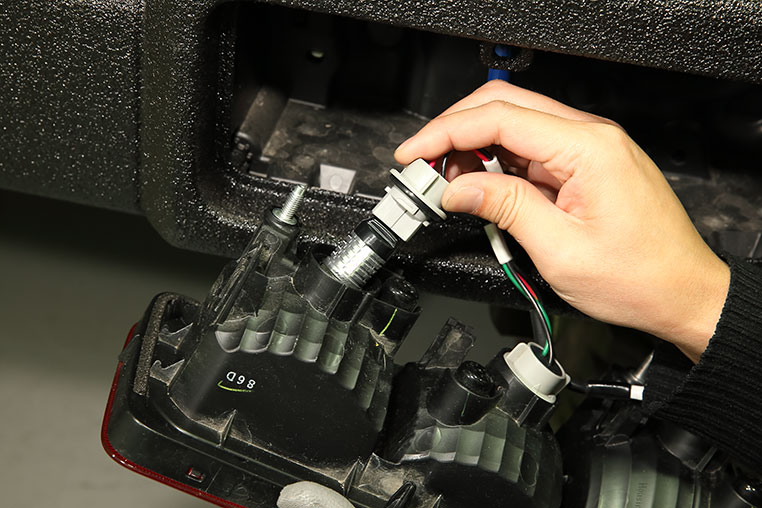

  LEDバックランプバルブをソケットに差し込むときは、ツメの位置を合わせて差し込みます。


•

  入るようにしか入らないので、誤挿入の心配はないですね。

•

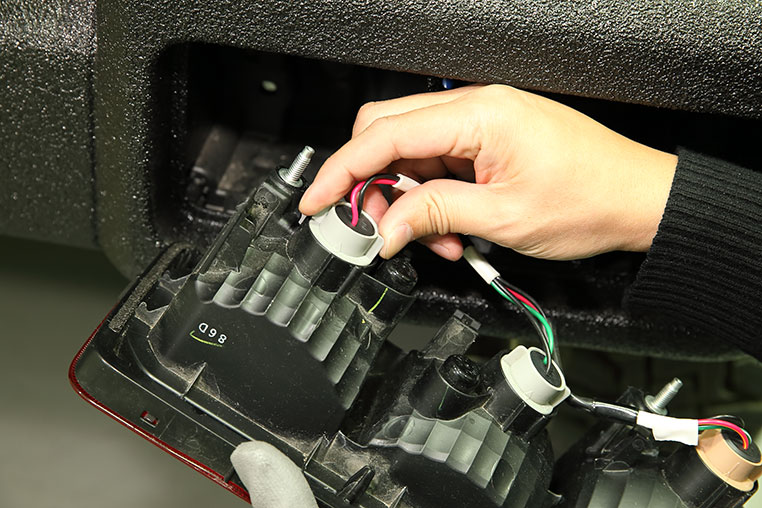

  入ったところで、ソケットを時計回りに回転させるとロックされます。



LEDバルブ取り付け完了！


•

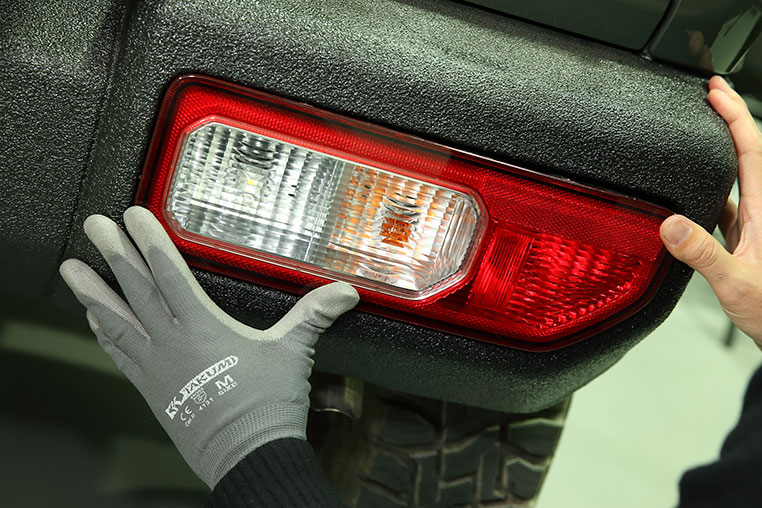

  最後にテールランプの灯体を、元の位置に差し込み直します。


•

  まずはツメの位置が合うことでロックされて……

•

  裏面側から見ると、最初に袋ナットを外したところ（3か所）にボルトが出ています。


•

  このボルトに袋ナットを付けて、テールランプをしっかり固定しましょう。

•

  これでバックランプのLED化が完了しました。DIYでも、十分できる作業レベルですね。



縞模様に見えるのは、ジムニー純正バックランプ灯体にレンズカットが入っているため。

•

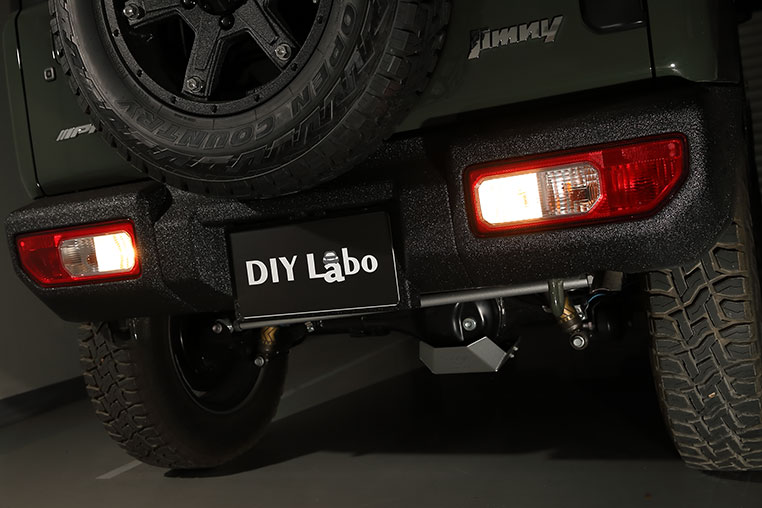

  後ろが強烈に明るくなった！

✔ 今回取り付けたのは、IPFの最新モデル・800ルーメンのLEDバックランプ。 だが、ルーメンうんぬんというよりも、「実感できる明るさ」がポイントと言える。

---

※「LEDバックランプの選び方。ルーメンはアテにならない!?」参照。
