電動スライドドアがワンタッチで開閉可能になる技

取り付け方法

今回のモデル車»LA600系タント

LA600系タントの助手席側に付ける、という例を説明します

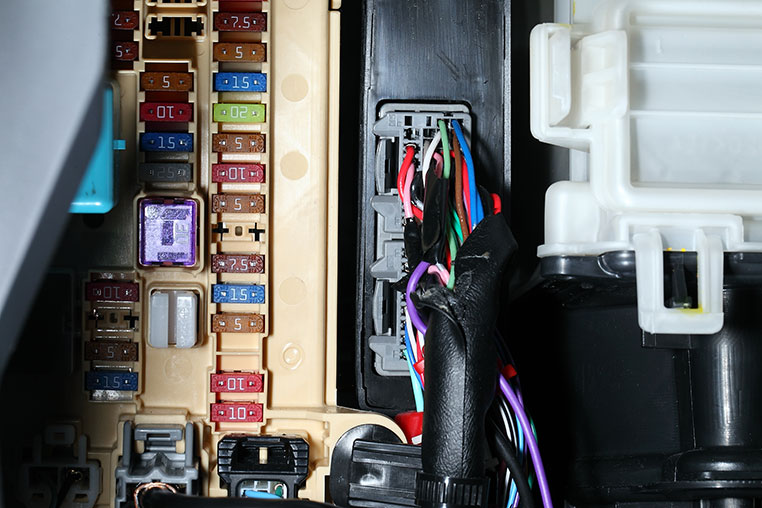

タントの場合は助手席側のヒューズボックスから電源を取り出す。グローブボックスを外せば裏に見える。

説明書で指定している灰色のコネクターから取り出す

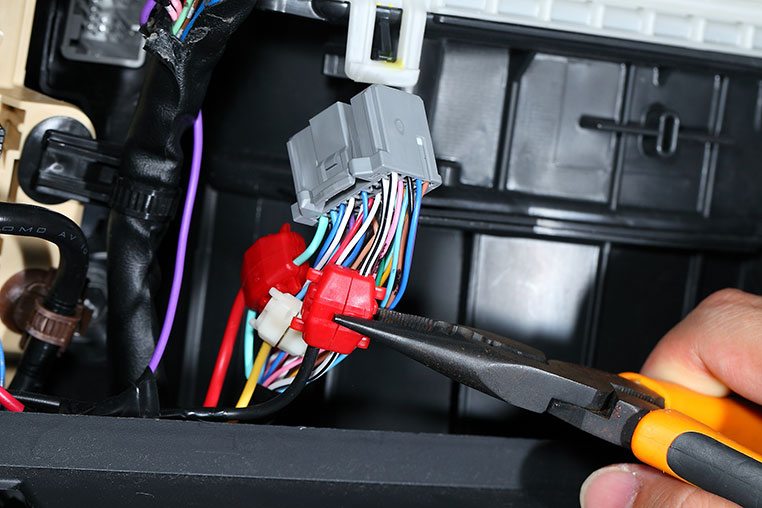

※ユニットの配線にはあらかじめ電源取り出し用の配線コネクターが付いている。

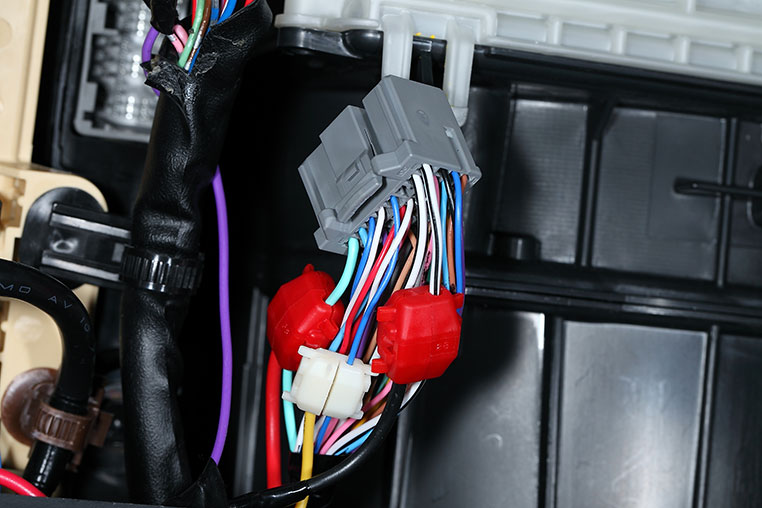

ココから「常時電源」「イグニッション電源」「アース」の3つがいっぺんに取り出せます。

今回の例だと車両側の白/黒がアース線、薄緑が常時電源、青がイグニッション電源だが、これは説明書に配線の色まで指定してあるので、深く考える必要がない。

今回は助手席側に付けるので、助手席側での配線作業がメイン。というわけで、先にパネル類を外します。

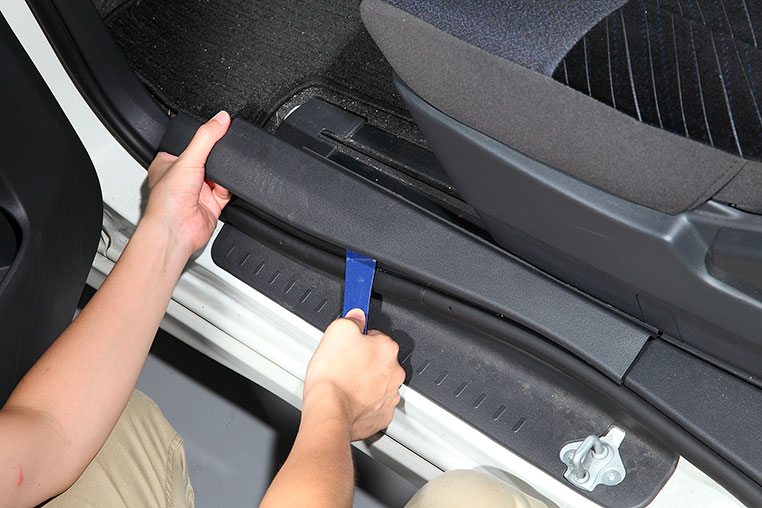

内張りはがしなどを使ってステップを外す

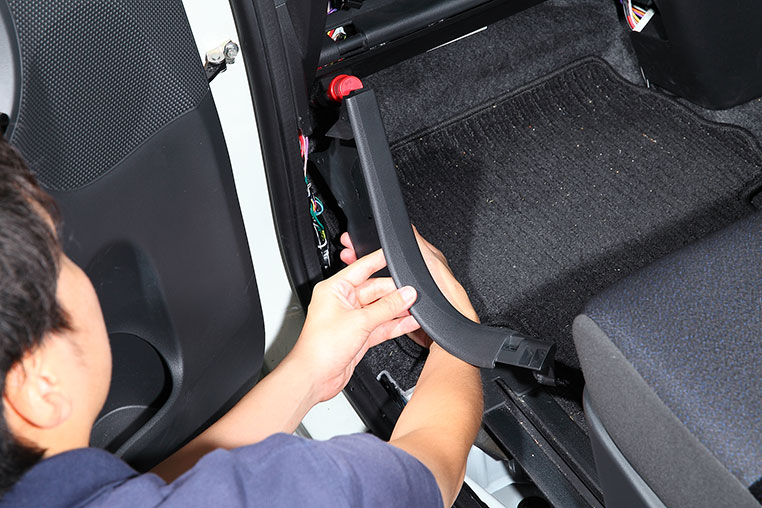

キックパネルを外す。ここは手作業でOK

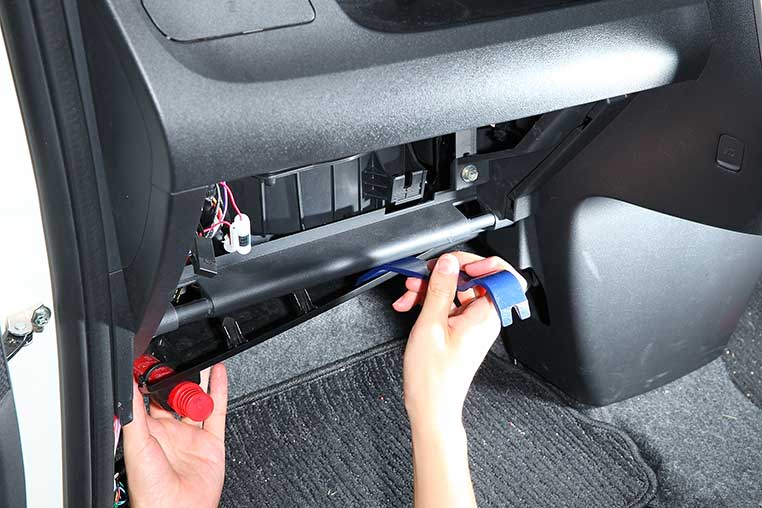

助手席側のアンダーカバーを外す

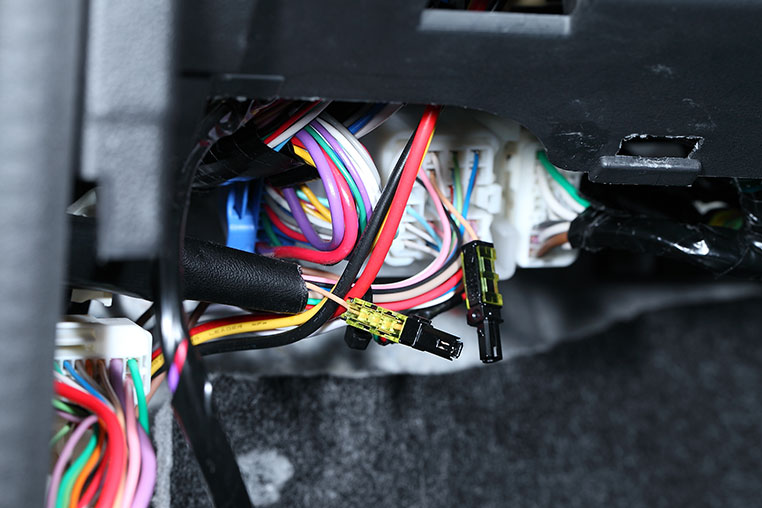

リクエストスイッチ線を見つけてカットします。カットした線の両方（スイッチ側と車両側）に、接続コネクターを付けます。

タントのリクエストスイッチは薄茶色の線だが、配線カプラーや色の情報は説明書に記載あり。

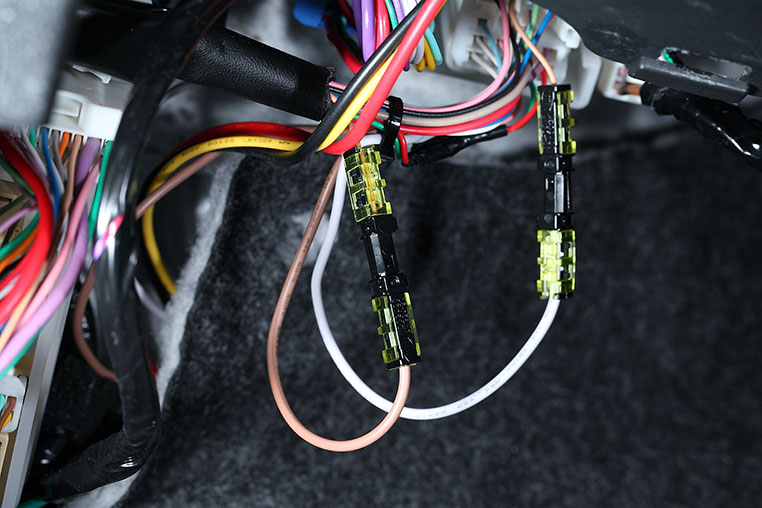

カットした線の両方（スイッチ側と車両側）にユニットの線をつなぐ。どの色を、どの色につなぐかは説明書の指示通りなので悩む必要はない。

この線はタントの場合は、助手席側キックパネルを外した裏にいる（※一番上のコネクター）。

オープン線が薄緑、クローズ線が灰色となっている。
