パッシブネットワークのQ＆A

---

パッシブネットワークはどこに設置するのがオススメか？

• 1
• 2

パッシブネットワークはどこに設置するか？ 収まりそうな空間があればどこでもいい、とは言えないのがパッシブネットワーク。明確に不向きな設置場所があることも、わかっておきたい。

•

  「パッシブネットワークはどこに置く？ ドア内に設置しても大丈夫…？」の続き。

  ●レポーター：イルミちゃん

•

  前回は（基本的には）パッシブネットワークはドア内には置かないほうがいいという話をしました。

  ●アドバイザー：カーデン 佐伯研究員

•

  ドア側に設置しないとすれば、当然、室内側に設置することになる。

•

  ハイ。通常は室内側にパッシブネットワークを設置するので、ツイーターとミッドレンジのスピーカー線を「室内からドア側に通す」やり方になってきます。

•

  そこで、パッシブネットワークは室内側のどこに置くのがいいんでしょう？

•

  特に決まりはないんですけど、結論から言うと、カーデンの場合はシート下に置くことが多いです。

•

  アンプの設置方法（↓）と似たような感じですね。


•

  例えばアンプを助手席シート下に設置して、運転席シート下にパッシブネットワークを設置したりします。

•

  つまり片側のシート下に、左右スピーカー分のパッシブネットワークがあったりすると。

•

  そうなりますね。まあ、アンプが小さければ、助手席側スピーカー用のネットワークは助手席側に置くでしょうし。

•

  そのほうが、配線の取り回しはしやすそう。

•

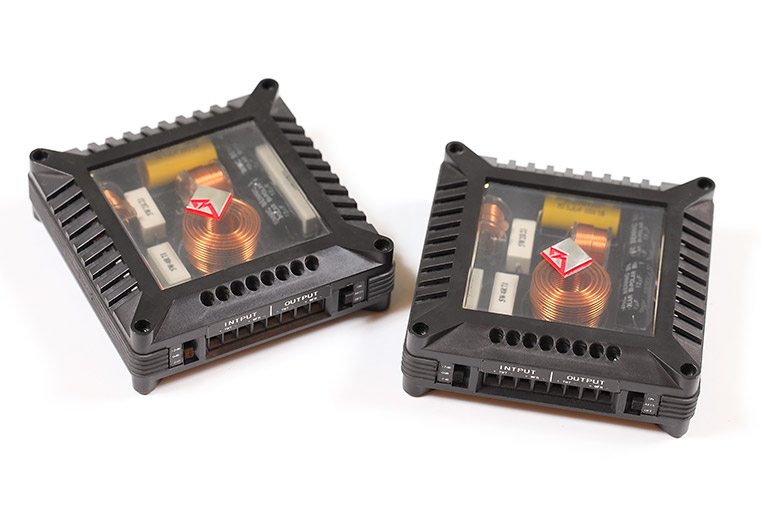

  そのあたりは臨機応変でいいのですが、高性能なスピーカーを付けていると、付属のパッシブネットワークもそれなりに大きかったりするので、設置場所は限られます。

•

  なるほどね。

•

  もともとの質問は「ドア側に置いてもいいか？」でしたけど、あまり大きいパッシブネットワークだと、ドアの内張り内には入らないと思うので、おのずと室内側しかありません。

•

  逆に小さいパッシブネットワークなら、キックパネル裏とかには隠せないものだろうか？ そこからなら、ドア側に渡る蛇腹も近いし。

•

  う～ん、一般的なサイズのパッシブネットワークは、キックパネル裏には入らないと思います。

•

  そっか。

•

  それにもしもネットワークが小型で入るとしても、キックパネル裏はあまりオススメできませんし。

•

  それはなぜ？

•

  キックパネル内は、配線が集中しています。


•

  そんな場所にパッシブネットワークを付けると、ノイズがのるかもしれないという懸念があります。

•

  あ～、そういう心配もあるのか～。

•

  配線がたくさん通っている場所は避けて……となると、けっきょくシート下あたりになってくるんです。

•

  確かに。

•

  あるいは昔よくやった手法。フロアカーペットをめくり、その下にある発泡スチロールをくりぬいてフロア下に収納する方法などもあります。

•

  ホー。
  床下に隠すインストール。

•

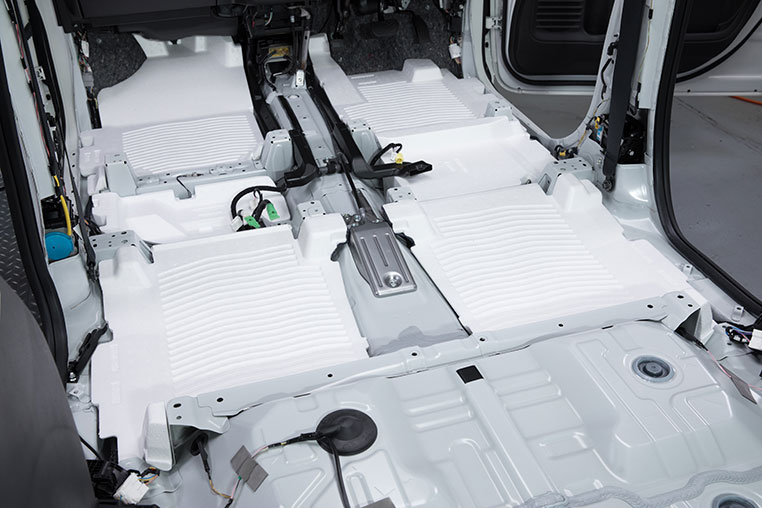

  フロアカーペットをめくると、いきなり鉄板があるわけではなくて、発泡スチロールが挟まっていたりします。


•

  これをくりぬいて、出来た空間にパッシブネットワークを収めるわけです。

•

  それなら完全に隠せますねぇ～。

•

  フロアの内張りをめくったり、発泡スチロールをくりぬいたりという作業があるので、シート下に設置するより手間はかかりますけどね。

•

  シート下がすでに塞がってスペースに困っている車なら、アリかもしれませんね。
