ドアに渡る配線がカプラーになっている車の、配線の通し方（引き込み方法）

ドアへの配線通し（引き込み）は、やっかいだ。しかし例えば全ドアのLEDをイルミ連動やスイッチ制御にしたい！ という希望なら避けては通れない。ここではドアに渡る配線がカプラーになっている車での、配線の通し方について、プロに聞いた。

•

  車内からドア側に配線を通したい場合の悩みです。読者の方から、こんな質問を頂きました。

  ●レポーター：イルミちゃん

■ 質問

 ドアの内張りにLEDを仕込みたくて、P/WカプラからIGオン電源を取りました。現状では、助手席や後席も含めて、全ドアがIGオン連動で光っています。
 本当はイルミ連動にしたかったのですが、そうなると車内側から各ドア側へと配線を通す必要があります。

 前席の蛇腹は単なるホースなので、車内側からドア側へワイヤーを通して配線引き込みができるのですが、後席はBピラーのところで大きなカプラーになっていて、ワイヤー通しの作業が出来ません。こんな場合は、どうやって配線を通せばよいのでしょうか？

質問者╱Y.Fさん

•

  そうなんですよね。全ドアのLEDを、イルミ連動やスイッチ制御にしたいとなると、後席ドアも含めての配線通しが避けられません。

•

  確かに。ドアの通線は、DIYだと大変な作業に感じるかも知れませんね。

  ●アドバイザー：球屋 森田研究員

•

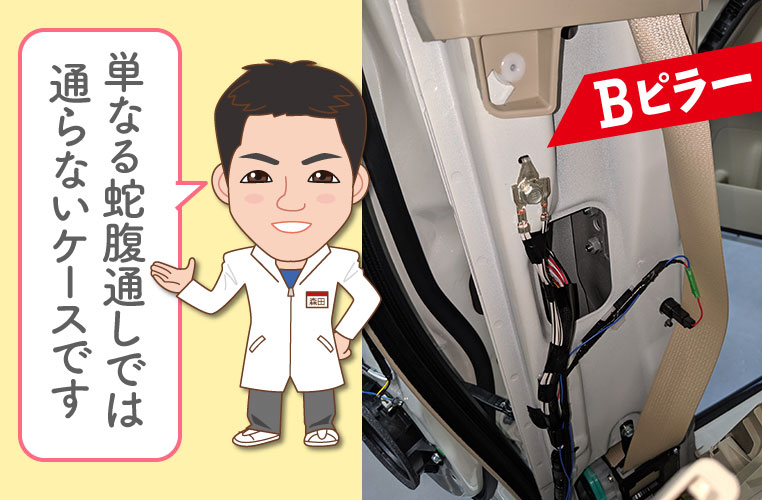

  Y.Fさんのように、単なる蛇腹ホースなら通せる人でも、ドア配線がカプラーになっていると……。

•

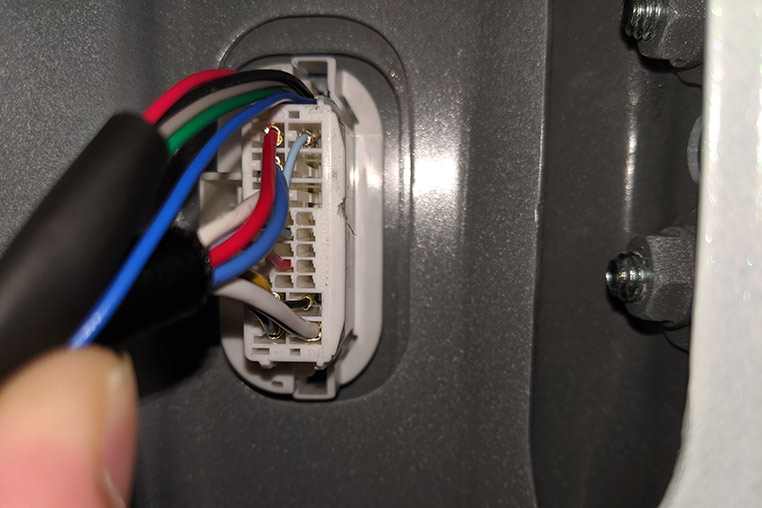

  こういうパターン（↓）のときですね。


•

  しかし、ドア配線にこんなカプラーがある場合でも、配線を通す方法はいくつかあります。

•

  ほほう。

•

  セオリーでいくと、カプラーに合う端子を探して、純正と同じように通線する、という方法ですね。

•

  え？
  どういう意味？？？

•

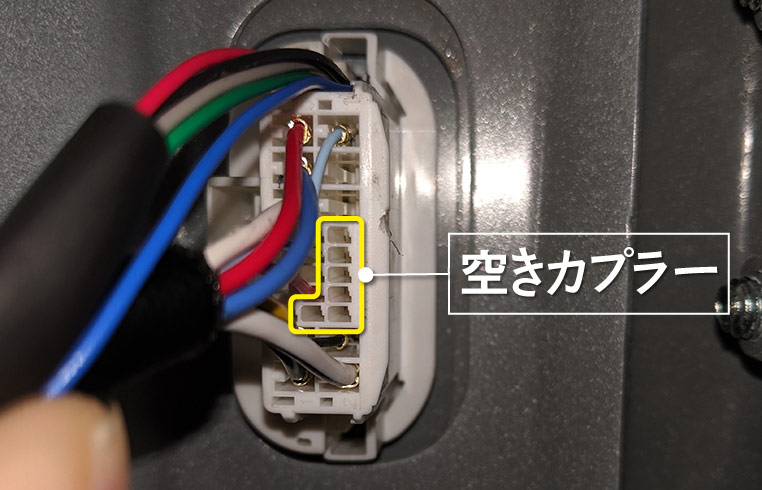

  ドアの蛇腹を通っているカプラーは、トヨタ車を例にすれば、ほぼ必ず空きが複数あります。


•

  だから、合う端子さえ見つかれば、後付けの配線を差せるんです。

•

  配線を新たに通すのではなくて、純正の空配線を活用するってことか！

•

  そういうことですね。

•

  それはスマートなやり方ですね。

カプラーの隙間に配線を通すという方法もあります



---

•

  隙間なんてあります？

•

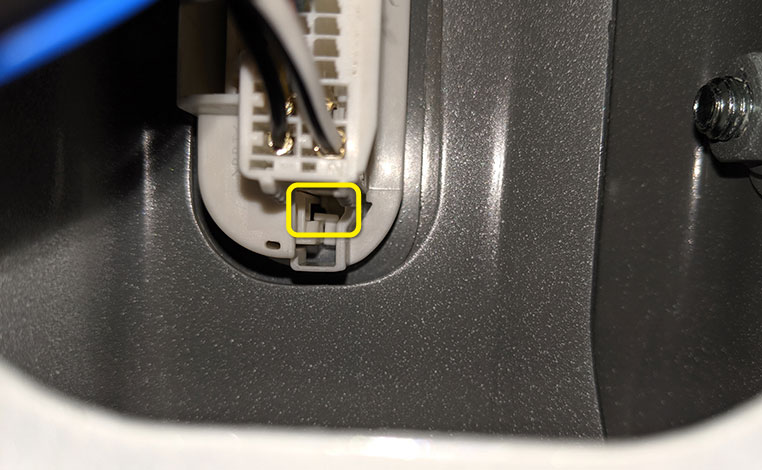

  ここのカプラーって、上下に隙間があるんですよ。


•

  この隙間から配線をとおす、ってことも可能です。

•

  ほぉ～。
  通せるのかココ。

•

  隙間は、カプラーの噛み合い（ツメ）の部分なんです。

•

  な、なるほど。

•

  ただ、この隙間から通線する場合はカプラーを差し込む際に、配線が噛む可能性がある。配線を噛むとショートしてしまうので、その点は注意が必要です。

•

  安全なのは、前者の方法ってわけですね。
