リレーを使って極性変換するときのやり方

リレーの使い方を学ぶリレー講習・実践編。今回のテーマは「極性変換のやり方」だ。これがわかると、例えばLEDフットランプをイルミ連動でもドア連動（ルームランプ連動）でも光らせることができるようになる。

4極リレー（a接点リレー）を使った極性変換のやり方

「細い配線から電源取り出しするリスクを回避する、リレーの使い方」の続き。

●レポーター：イルミちゃん
今日は実践編②として、リレーを使った極性変換のやり方について解説します。

●アドバイザー：CEP 服部研究員
極性変換とは、プラスをマイナスに変えたり、マイナスをプラスに変えたりすることですね。
そうですね。車の電装でも、これが必要になる場面が出てきます。
具体的にはどのような？
例えば「LEDフットランプを、イルミ連動でもドア連動（ルームランプ連動）でも光らせたい」ケースですね。
フムフム。
車に乗り降りするときは、エンジンがかかっていなくても「ドア開」に連動してフットランプが光り……

夜はイルミ連動（スモールランプ連動）でフットランプが光る、というようなミックス技ですね。
この場合に極性変換が必要になる、というイメージが湧きづらい人が多いかも知れませんが……？
イルミ電源線はプラス線なのに対して、ルームランプのドア連動線はマイナスコントロール線です。これは前に勉強しましたよね。

✔ ルームランプのドア連動線の探し方は「マイナスコントロール線の探し方」参照。

>>>リンク先で詳しく読む。

プラス側の制御と、マイナス側の制御が混ざっている技なのか。
この場合は両者の極性を揃えないと、ミックスできません。
どっちをどっちに変換しましょうか？
ここではイルミ電源を、プラスからマイナス信号に変換するやり方を紹介しましょう。
そんなことができるの？っていう感じなんだけど……
4極リレー（a接点リレー）ひとつでカンタンにできますよ。これでいいんです。

4極リレー（a接点リレー）で、イルミ電源をプラスからマイナス信号に変換する。

おや…？これでプラスをマイナスに極性変換したことになるの？
まずリレーを、LEDのマイナス線側に割り込ませます。
フムフム。
リレーのコイルに電気を流して、リレーの接点がつながるまでは、LEDのマイナス線がつながらない……という状況です。
そこまでは分かる。
リレーの「接点」が動くタイミングを決めるのは「コイル」に流す電気信号で決まります。
ということは…
コイルにイルミ電源を流せば、プラスの信号であるイルミ電源を合図に、LEDのマイナスがつながるという話になります。
イルミ連動で、LEDのマイナスがつながる……なるほど。

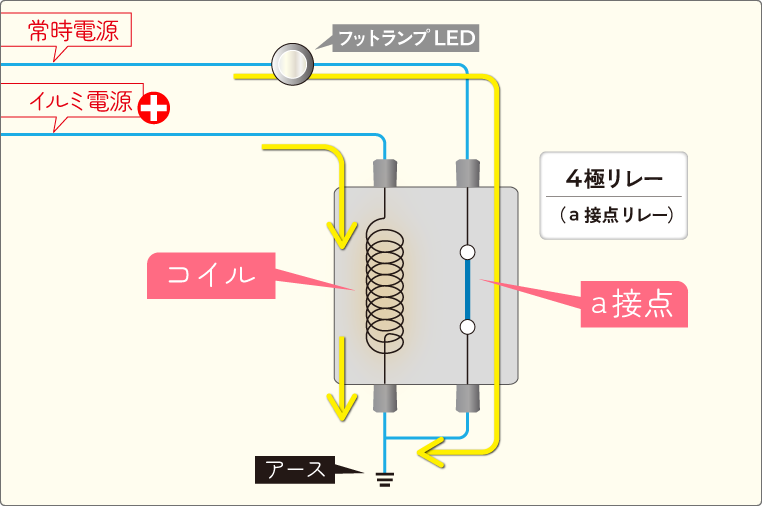

リレーを使って極性変換する仕組み

これがつまり「イルミの信号をマイナスに変換した」ということです。
極性変換って、そういうことかー。
で、なんでわざわざイルミ電源をマイナスに変換したかと言うと……
ここからドア連動を、どうやってミックスさせるのか？
両者の極性がそろったので、あとはカンタンです。

極性変換を使えば、イルミ連動＋ドア連動フットランプが作れる

ここではルームランプのドア連動線（マイナスコントロール線）を使うとして、これはもともとマイナス信号ですので、そのまま合体させるだけです。

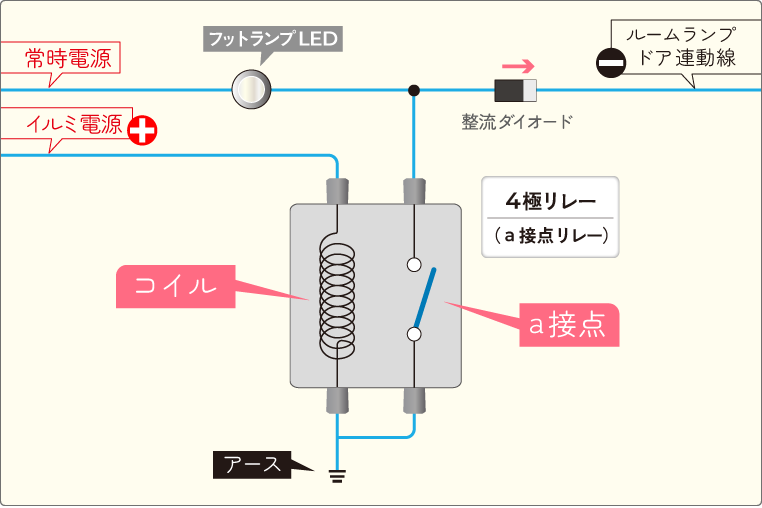

リレーによる極性変換を使って、ドア連動＋イルミ連動フットランプを作るときの回路図

ドア連動のほうは、リレーは関係なく、LEDのマイナス回路を追加しただけですね。
LEDからすると、イルミ連動でもドア連動でも、どっちがきてもマイナスがアースにつながる仕組みです。
あらかじめLEDのプラス側に常時電源を取っておけば、アースにつながった時点で光る。
ただしここでひとつ要注意なのは、ルームランプのドア連動線につながる線には整流ダイオードを入れるのが必須になります。
これを入れないとどうなるかというと……

イルミ電源オンのタイミングでつながる回路を通って、ルームランプのマイナスがアースにつながってしまいますから、ルームランプが光ってしまいます。
いわゆる電気の回り込み現象……。
そういうことですね。この点だけ注意が必要ですが、イルミ連動＋ルームランプ連動（全ドア連動）のLEDフットランプは、リレーひとつでカンタンに実現可能です。
リレーを使った極性変換のやり方は、ぜひマスターしておきましょう。

>>> 次回に続く
