24Vを攻略する

---

トラック（24V車）に12V仕様のカーナビを取り付けるには？

トラックには、普通の車用のカーナビは取り付けられない。トラックは24V車であり、普通の車は12V仕様だからだ。しかし攻略方法はある。カーナビに限らず、圧倒的にたくさん出回っている12V仕様の電装品を24V車に取り付けるための、やり方をガイドする。

今日は新しいアドバイザーを迎え、24V車向けの新連載をスタート！



DIYラボ レポーター：イルミちゃん

初回は「トラックに12V仕様のカーナビを取り付ける方法」について、ガイドしていきます



アドバイザー：宮﨑自動車 宮﨑研究員

---

•

  あれ、そういえば、トラックの場合は電源が24Vだから、普通のカーナビは付けられない……ということなんでしょうか？

•

  そうですね。一般的には、12Vと24Vの両方に対応する、ポン付けのオンダッシュナビを選んで付けている人が多いと思います。

•

  なるほど。
  24V対応のナビを選んで付けているんだ。

•

  ただし、選択肢は非常に限られます。

•

  あー。
  そういうことね。

•

  ウチのお客さんでも、24V対応のオンダッシュナビをポンっと付けている人が多いですが…、

•

  なお、宮﨑自動車は中型トラックの整備もやってます。

•

  ところがある日、こんなトラックがやって来まして…、


•

  なんか本格的な特殊車両ッ!!

•

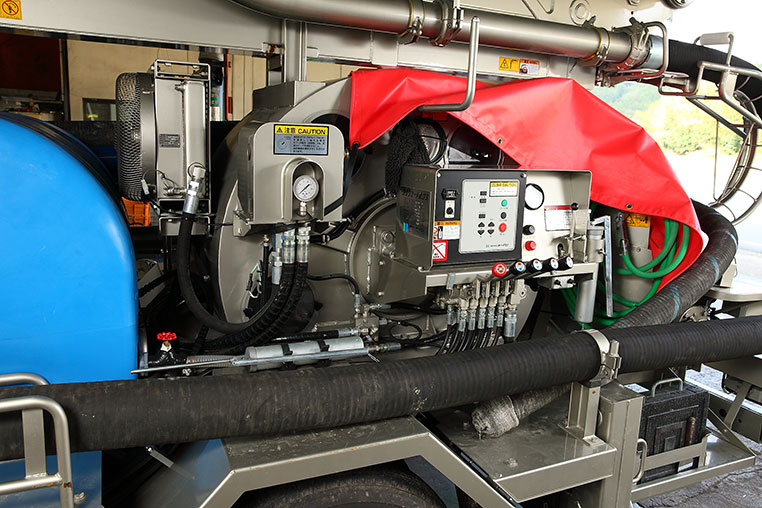

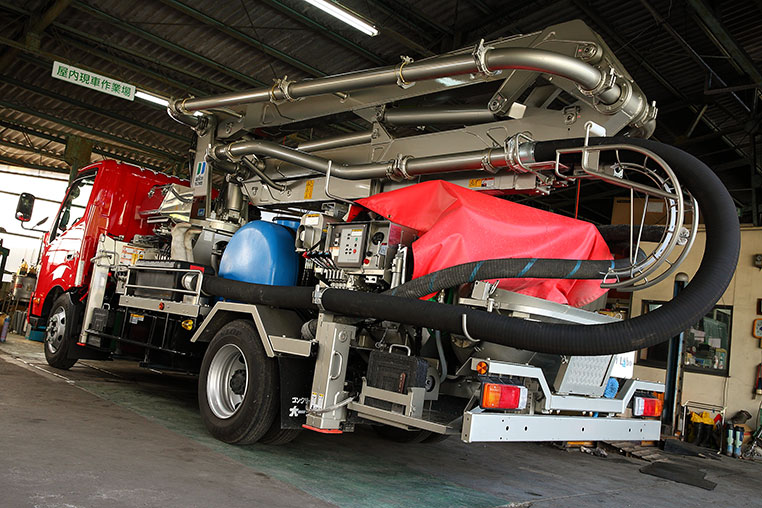

  これね、ベース車は日野デュトロなんですけど、コンクリートポンプ車に改造してあるんです。


•

  本格的なモデル車登場でワクワクですが、今回のテーマはコンクリートで何かを作るわけではありません。

•

  あくまでもナビ交換です。

•

  24Vのナビでは、不満だったのでしょうか？

•

  というか、車両のオーナーが、以前に所有していたワゴンR・スティングレーで使っていたナビを取り外したので、「それをコッチに付けたい」という要望だったのです。

12V仕様のカーナビ


•

  なるほど。
  手持ちのナビを移植したいと。

•

  でもトラックは24Vなので、そのままで普通の12V仕様のナビは付けられません。

•

  ……そのまま付けたらどうなるんだろう？

•

  おそらくナビ側のヒューズが飛ぶか、ナビが壊れるか……まあ、高価なカーナビでわざわざそんな実験をする人はいないと思います。

•

  とにかく取り付け不可、ということです。

•

  こういうケースで必要になるのが、いわゆるデコデコ（DC-DCコンバーター〉です。

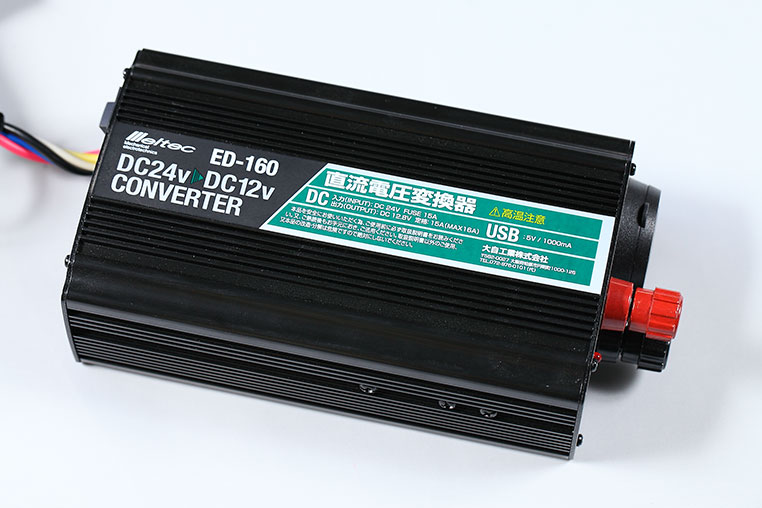

✔ 直流（DC）電気の電圧を変換するために使われるのが、DC/DCコンバーター。DC24V→DC12V変換のデコデコと言えば、トラック業界のマストアイテム。

•

  これを使って、24Vの電気を、12Vに変換します。

•

  そうすれば12V仕様のカーナビも、トラック（24V車）に付けられる。

•

  まあ、理屈はそうなんですが、実際の配線はそう単純ではありません。

•

  フムフム。

•

  まず、カーナビに必要な電源は、1種類ではありませんよね。

•

  ……と言いますと？

•

  カーナビを取り付けるときは、常時電源、ACC電源、イルミ電源などが必要になります。

カーナビ取り付けに必要な電源と、その特徴

常時電源	常に電気が流れてくる電源。ナビにとってはメイン電源となる
ACC電源	キーをACCオンにした段階で通電する電源。ナビを起動する信号として必要
イルミ電源	スモールランプをオンにした段階で通電する電源

•

  ……つまり、デコデコが3個必要になるということ？

•

  あるいは、3系統に対応しているデコデコを使えばいいのですが……

デコデコにも1系統、2系統、3系統といろいろある



写真のデコデコは2系統モデル。

•

  しかし、その分値段が高くなっていきます。

•

  まあ、でも必要なら仕方ない？

•

  そこでコストを抑える方法として、リレーを併用する配線方法があります。

•

  リレーが出てくるのか！
  ココで。



✔ リレーってなに？ という人は、「リレーの使い方入門╱回路のしくみ」から読むのがオススメ。

•

  たとえば、今回取り付けるトラックの例では、DC/DCコンバーターは2系統モデルを使っています。

•

  それだと、1系統ぶん足りません。

•

  そうですね。で、まずは上のデコデコを使って、24Vの常時電源およびACC電源を、12Vに変換しています。

•

  フムフム。

•

  そして、デコデコが出力した12Vの常時電源を2系統に分けて、片方はリレーを経由させてイルミ電源化するという方法を取っています。

•

  ……はい。電気が苦手な人は、今のところで「？」となったと思います。

•

  順番に丁寧に説明していきますので、大丈夫です。

•

  そもそもなぜ、2系統のデコデコ＋リレー方式にするのかと言うと？

•

  リレーは1個1000円程度と、安いからですよ。

•

  そういうことね。

•

  リレーをマスターすれば、極端な話、デコデコは1系統しかなくても、リレーを2個使うことで、常時電源・ACC電源・イルミ電源の12Vを作ることができます。

•

  なんと。
  ナビに必要な電源が揃ってしまう。

•

  そうなんです。というわけでこの連載でもあえて、3系統のデコデコではなく、2系統のデコデコ＋リレーを併用したやり方を説明していきます。

•

  DIYでも、できるんですね〜。

•

  そうなんですが、「配線とかDIYとか、ややこしいことは苦手だよ〜」という人は宮﨑自動車までどうぞ。

•

  なお、この連載記事のアドバイザーの宮﨑自動車は、トラック（中型まで）の一般整備も行っている整備工場です。

宮﨑自動車整備工場


•

  宮﨑研究員の誠実な仕事ぶりには、安心感と定評、そして優しさがある♪ 24Vの悩みがある人に、特にオススメ。
