超高演色ルームランプの自作方法（2）

• 1
• 2
• 3

•

  今回はT10タイプのコネクターを使っていますが、これは車種によって違います。

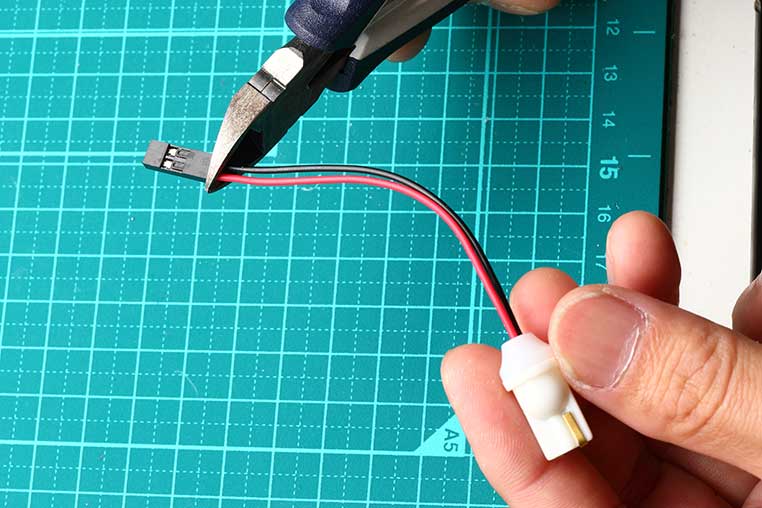

2ピンカプラー部は切り落とす


•

  基板に直接配線をハンダ付けするので、カプラーは切り落として、配線の被覆をむきます。

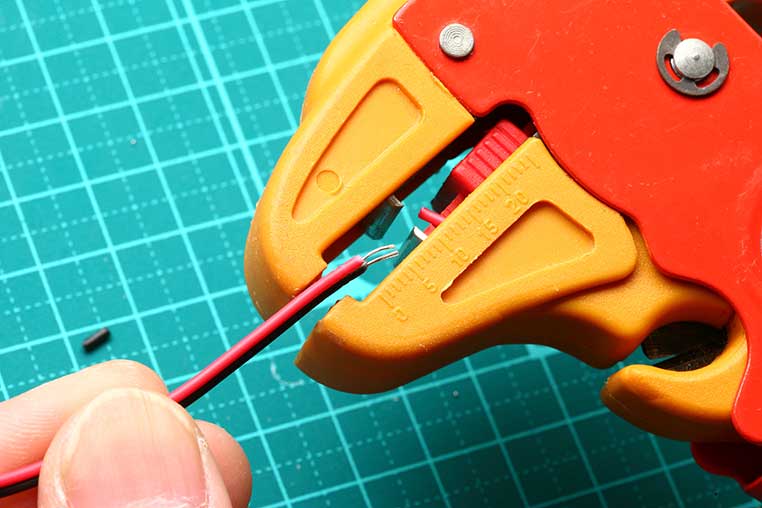

ワイヤーストリッパー等の工具で被覆をむきとる


•

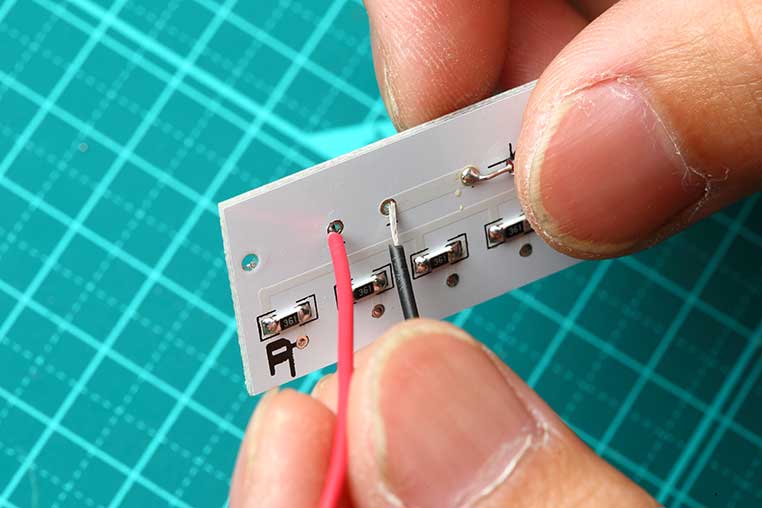

  芯線を基板の穴に直接差し込みます。＋と－のマークが書いてあるので、ここでは赤をプラス、黒をマイナスとしてつなぎます。


•

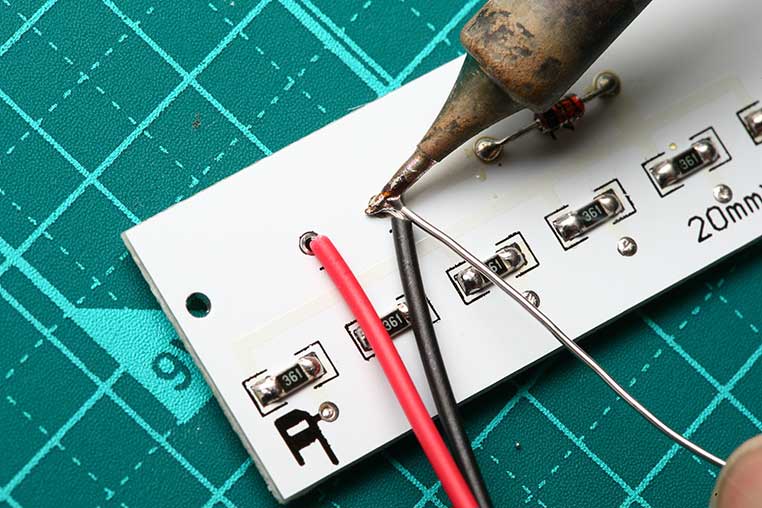

  そして基板のランドと、芯線をハンダ付けします。

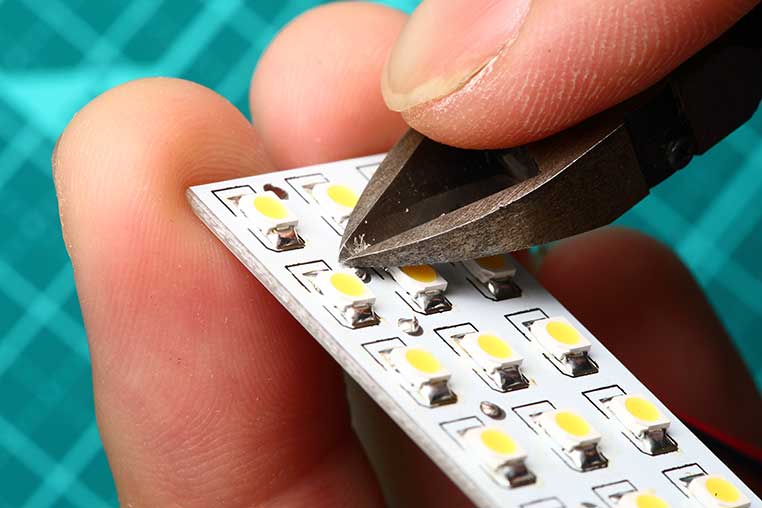

オモテ側に飛び出した芯線はカット

•

  LED自作をしたときの基本ですが、基板ウラ面が車体側の金属に接触するとショートしてしまうので、絶縁します。

•

  ここで両面テープ付き発泡シートの出番ですね〜。

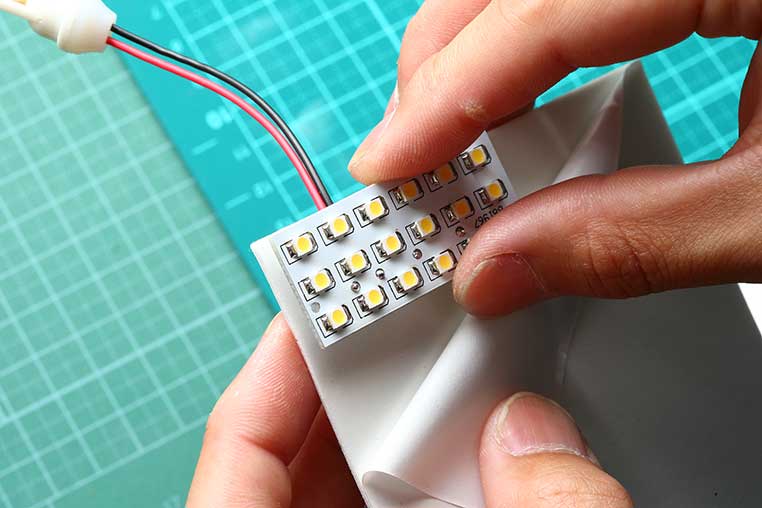

発泡シートに基板をあてがって……

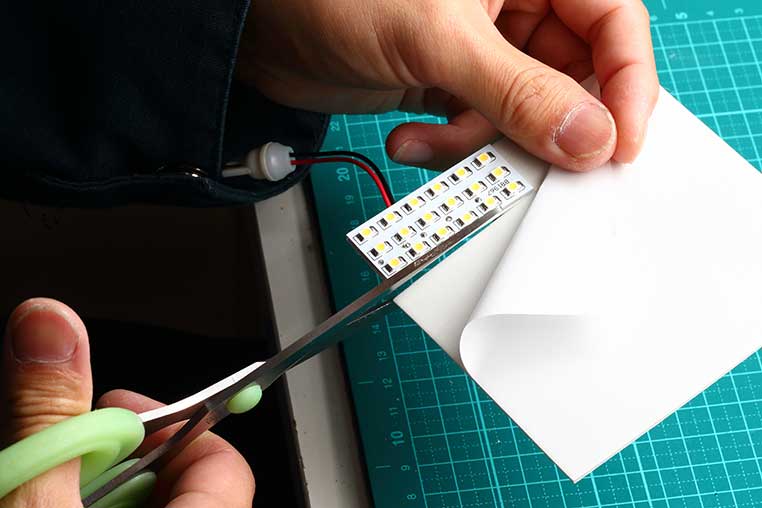

基板の形にシートを切り出す


•

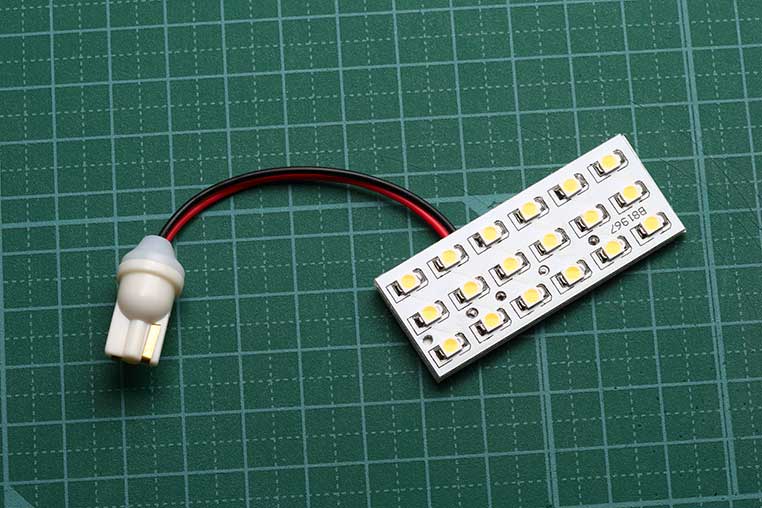

  これでLEDルームランプが完成しました！


•

  あとは通常の電球交換の要領で、ルームランプの電球と交換します。

超高演色LEDルームランプ化！


•

  この調子で、室内のルームランプ、マップランプ、サイドルームランプ等をLED化していきましょう〜！

•

  基板のサイズが違うだけで、作業工程は全部同じです。
