30アルファードのSDナビ＋JBL付き（純正フリップダウンモニターはなし）車に、社外のフリップダウンモニターを取り付け。この後付けしたモニターで、スマホのミラーリングがしたい。DVDと地デジの映像も映したい。その配線方法を図解付きで解説する。

•

  「30アルファードJBL付き車にフリップダウンモニターを後付けするときの策」の続き。

  ●レポーター：イルミちゃん

•

  前回は音声を前後独立させる方法を解説しましたが、今回は映像系をどうするかという話です。

  ●アドバイザー：カーデン 佐伯研究員

•

  フムフム。

•

  アルファードのオーナーさんのリクエストは「リアのフリップダウンモニターで、DVDもスマホミラーリングも地デジも見られるようにしたい」でした。

•

  マルチメディア充実仕様ですね。

•

  スマホミラーリングは、そもそもアルファードのSDナビ・JBL付きには外部入力がありませんので、まずはHVXT01を使って、フロントモニターでミラーリングできるようにします。



Amazonでも販売されているビートソニック HVXT01

---

•

  しかし、これだけでは純正ナビのモニター（フロント）にしかミラーリング映像は映せません。

•

  ふむ。

•

  後付けモニターに映像を出力するような「リアモニター出力」は純正にはありませんので。

HVXT01を使って入力した外部機器の映像は、仮に純正フリップダウンモニターが付いていたとしても映せない。

---

✔ この問題点は 「アルファード（SDナビ＋JBL仕様）のリアモニター付き車でミラーリングするときの注意点」参照。

•

  そこで「外部入力アダプターに映像入力する前に、映像を分配する」配線方法を取ります。

•

  なるほど。

•

  HVXT01はデジタル信号のままでHDMI入力できるので、ここに信号を入れる前に、HDMI分配器を使って分配させます。

•

  フムフム。

•

  HDMI分配器には、ビートソニックのIF33Aを使いました。

•

  純正ナビに入れたあとでは分配する手段がないから、純正ナビに入れる前に分配器（↓）を入れるんですね。



Amazonでも販売されているビートソニック IF33A

---

•

  そういうことです。フロントモニターの映像はHVXT01を通っていきますが、リアモニターの映像はそのままHDMIケーブルで運びます。

•

  なるほど。

•

  リアのフリップダウンモニターにはHDMI入力がありますから、そのままつなげます。

使用したモニター



Amazonでも販売されているカロッツェリア 13.3V型 フルHD フリップダウンモニター TVM-FW1300-B

---

•

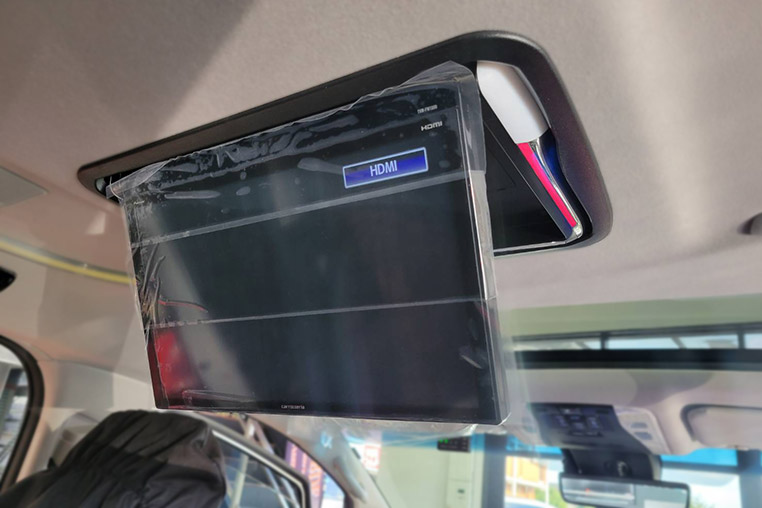

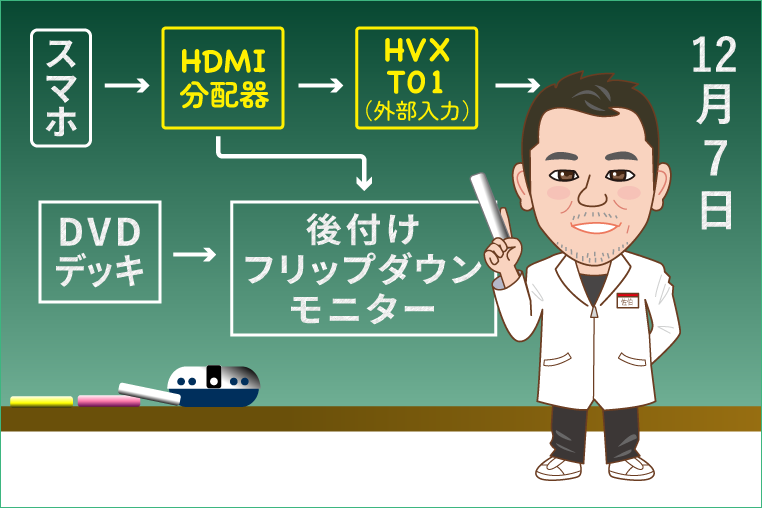

  なお今回アルファードに取り付けたのはカロッツェリアのフリップダウンモニター。これにはHDMI入力・RCA入力の2系統があります。

•

  モニター側は2系統入力なんだ。では2つのソースまでは普通に映像入力できると。

•

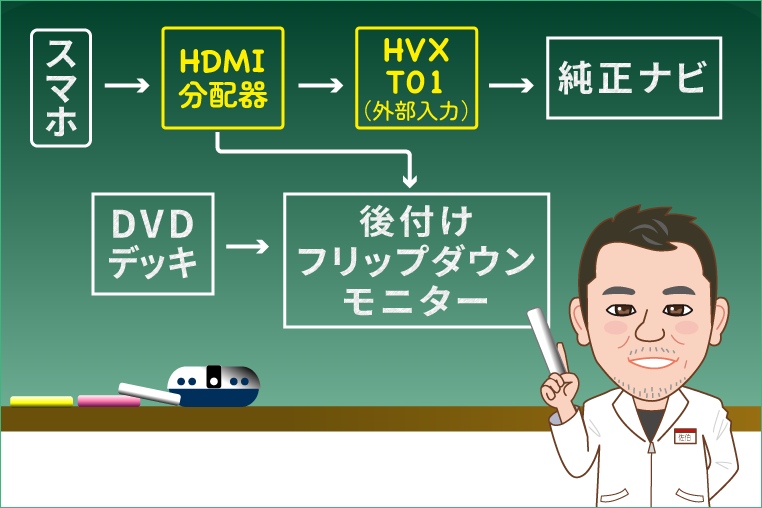

  そうなんですよ。残ったRCA入力のほうに、DVDデッキの映像ラインをつなぎます。


•

  これで後付けフリップダウンモニターでも、DVDやミラーリング映像が楽しめる！

•

  残るは地デジです。

•

  あ。まだあったか。…でもモニターの映像入力端子はもうないけど？

•

  ここでポイントになるのが、後付けしたDVDデッキです。このDVDデッキは、DVDの映像を流すためだけに付けたのではありません。

•

  と言うと？

•

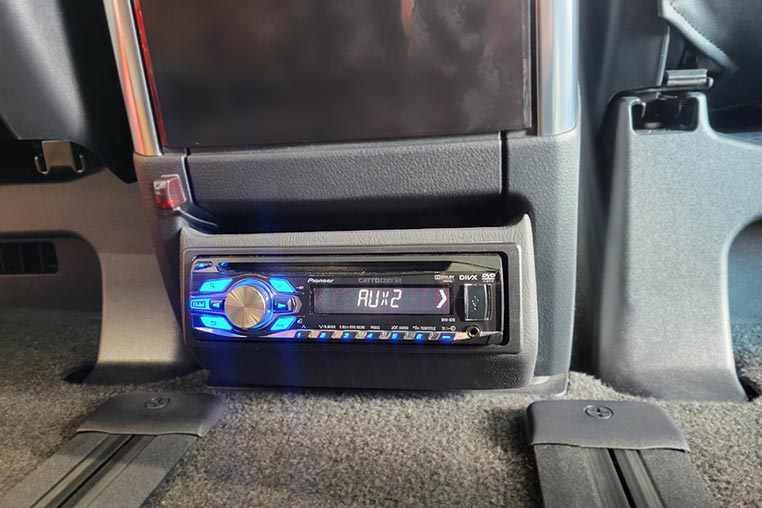

  今回選んだカロッツェリア DVH-570は、外部入力もできるタイプのDVDデッキなんですよ。



Amazonでも販売しているカロッツェリア DVH-570

---

•

  この外部入力には地デジチューナーをつなぎました。カロッツェリアのDVDデッキとはRCAで接続するので、RCA出力の地デジチューナーならなんでもOKです。

•

  なるほどォ。

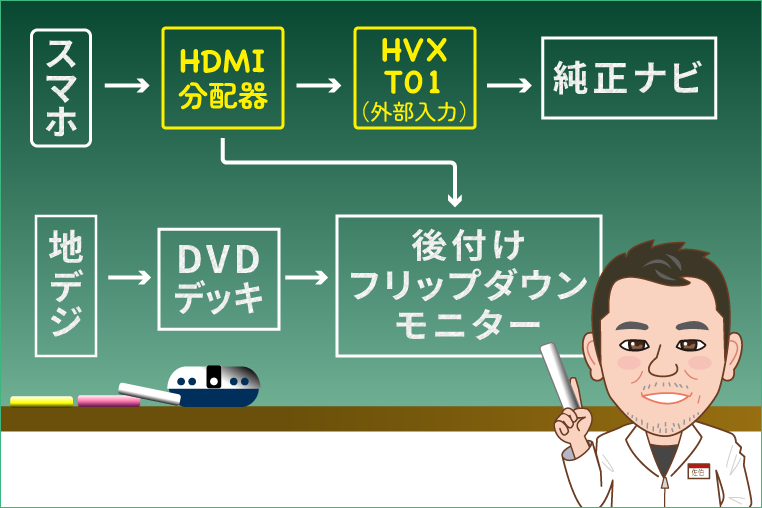

  こういうことですね。


•

  今回のやり方なら、分配器はひとつで済みます。

•

  DVDデッキを分配器代わりに使っている、とも言える。

•

  そうすることで、DVDと地デジのボリュームがひとつにまとまるメリットもあります。

•

  そうか！ DVDデッキを経由することで、地デジとDVDの音声はひとつにまとまっているんだ。

•

  DVDデッキ側で「DVD映像を出力するのか、地デジ映像を出力するのかを切り替えるということです。

•

  いっぽうで、モニター側で「ミラーリング映像を受けるか、DVDデッキからの映像を受けるか」を切り替える。

•

  操作面ではちょっとややこしくはなりますが、こうするとリアに取り付けたフリップダウンモニターで「DVD」「スマホミラーリング」「地デジ」の3つの映像を映せることになります。

•

  リクエストをクリアできた〜！

•

  「純正リアモニターが付いていないから後付けする」場合には、どうやってそこにいろいろな映像を映せるようにするかが問題なんですよね。

•

  確かにね。純正機能と連携しない社外モニターなだけに、難易度が上がります。

•

  いろいろなやり方があるとは思いますが、これが一番シンプルなのかな、という気がします。
