外部入力アダプターとTVキャンセラーのちょっとややこしい関係に注意

外部入力アダプターとTVキャンセラー（TVキット）は「両方とも必要な人」が多いと思われるが、TVキャンセラーは買わなくてもいい場合もある。自分の車はどっちのパターンなのか、理解してから買い物をしよう。

•

  「アルファード（SDナビ＋JBL仕様）のリアモニター付き車でミラーリングするときの注意点」の続きです。

  ●レポーター：イルミちゃん

•

  ビートソニックのHVXT01を使って頂くときに、あると便利なアイテムをもうひとつ紹介しておきます。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  なんでしょうか？

•

  それはTVキャンセラーです。

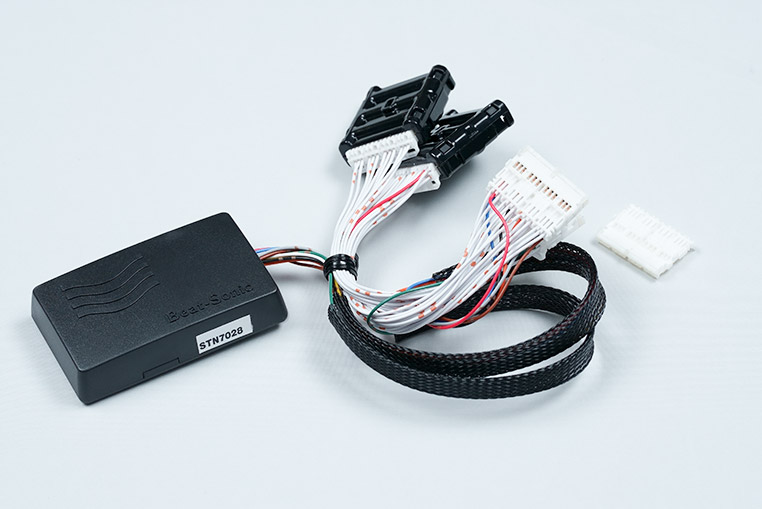

TVキャンセラーの適合モデルは、車種によって異なる。HVXT01（30アルファード／ヴェルファイア用）と組み合わせて使うTVキャンセラーは、ビートソニック・STN7028

•

  あれ？ これって、走行中にTVを観られるようにするキットですよね？

•

  そうですね。
  いわゆるTVキットです。

•

  でもHVXT01は、DIYで取り付け方をちょっと工夫すれば（車速信号を取らなければ）走行中でも、外部入力の映像が映ってしまうんじゃなかったっけ？



✔「SDナビゲーションシステム＋JBLプレミアムサウンドシステムに外部入力を作る方法」参照。

>>>リンク先で詳しく読む。

•

  外部入力の映像は映りますが、純正の地デジとかDVDの映像は映らなくていいの？ っていう話になってしまいますので……

•

  ああ、そういうことか。外部入力とは別の話ですね。

•

  HVXT01の場合は「純正のTVやDVDの映像ライン」と「外部入力の映像ライン」では、信号が流れる経路が異なるので、外部入力の映像が走行中に映るように取り付けた（※）としても、純正の映像ソースは別問題なのです。

※ 車速信号を取らない取り付け方法のこと。

•

  外部入力の映像は映ってしまうものの、HVXT01はTVキャンセラー機能を持っているわけではありません。

•

  つまり、全ソースを走行中に助手席の人が観られるようにするなら、HVXT01＋TVキャンセラ―を併用する必要がある。

•

  そういうことです。

•

  「外部入力アダプターとTVキャンセラーは、あくまでも別モノですよ」っていう話ね。

•

  しかし、そうとも言えない、逆のパターンもあるのでややこしいのです。

•

  ……あん？

•

  ここでは、メーカーオプションのSDナビではなく、ディスプレイオーディオ用の外部入力アダプターであるAVX02を例に解説します。

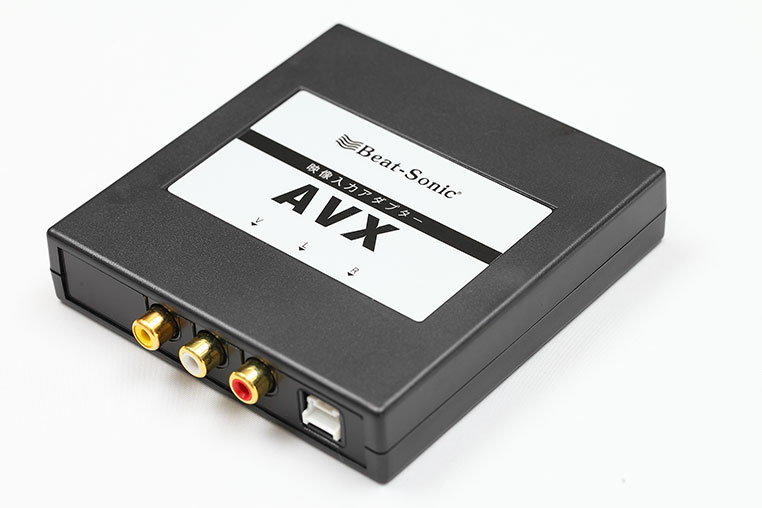

ディスプレイオーディオ用の外部入力アダプター・AVX02

✔  付け方は「ディスプレイオーディオでiPhoneのYouTubeを観る方法」参照。

•

  このAVX02の場合は、TVキャンセラー機能を合わせ持っている外部入力アダプターなんですよ。

•

  ではディスプレイオーディオ付き車の場合は、AVX02だけ買えばいいと？

•

  そうなんです。AVX02を取り付けることで、純正のTVやDVDも走行中に観られるようになりますので。

•

  なるほど。さっきのパターンとは話が逆ですね。こっちのほうが話が早い。

•

  ただし、他のTVキャンセラーとの併用はできません。もし先にTVキャンセラーを取り付けていた場合は、それを取り外してから、AVX02を取り付ける形になります。

•

  それ知らないで先にTVキットを買っていたら大失敗…！

•

  それに対して、SDナビ（アルファード╱ヴェルファイア）用のHVXT01のほうは、ビートソニック製TVキャンセラ―とも併用できます。※他社製TVキットとの併用は動作保証外

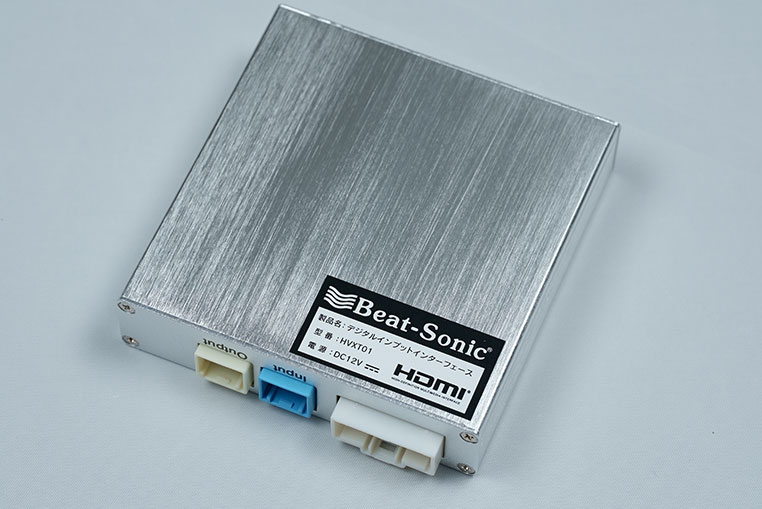

SDナビ＋JBLプレミアムサウンド付き車（アルファード╱ヴェルファイア）に、外部入力を作れるHVXT01

•

  TVキャンセラーが「いる・いらない」「併用できる・できない」は、外部入力アダプターの種類によって事情が変わるんですねぇ。

•

  そうなんですよ。
  ちょっとややこしい話ですけど。

•

  なぜそのような差が出るんでしょう？

•

  そもそも外部入力の映像を映すための方法が、ナビの仕組みによって違います。

•

  ふむ。

•

  AVX02とHVXT01は、どちらも「外部入力の映像を映す」点では同じですけど、それを実現するためのアプローチは全然別モノなんですよ。「純正の映像ラインまでコントロールしているかどうか」の違いがありまして。

•

  その差が、TVキャンセラーいる・いらないの問題になって出てくるんだ。

•

  そういうことですね。

•

  外部入力だけでなく、車内のエンターテイメントをフルで楽しみたい人は、モノを買い揃える段階でミスが出ないように注意したほうがよさそうです。
