細線用電工ペンチは、普通の電工ペンチとどう違う？
細線用電工ペンチとは、その名の通り細線に端子をかしめる専用アイテム。一般的な電装DIYで使用頻度の高いギボシ端子、クワ型端子はかしめられないが、細線用のカプラー用端子などを扱う人には必要な工具。
細線をかしめる専用アイテムが細線用電工ペンチ
-
電工ペンチというと、電装系をいじる人は下のような工具をイメージすると思いますが……
●レポーター：イルミちゃん
-
実は、電工ペンチには「細線用電工ペンチ」というのも、あるんです。
●アドバイザー：エーモン 中塚研究員
-
定番のエーモン製にも、普通の電工ペンチと、細線用の両方があるので、違いについて聞いてみました。
-
細線用電工ペンチは、その名の通り細線用。スケアでいうと、0.3スケア以下の配線作業に特化しています。
-
スケアとは、配線コードの太さのことですね。
-
定番のギボシ端子などは0.5スケア以上の太さの配線が必要なので、通常の大きいタイプの電工ペンチを使います。
-
「細線用電工ペンチ」は、ギボシ端子はかしめられない？
-
できません。ボディアースによく使うクワ型端子や、丸型端子も同様に不可です。
※端子については「端子の種類と選び方」参照。
-
ギボシ・クワ型・丸型にも使えない？ では、細線用電工ペンチの出番はいったい……
-
細線用のカプラー端子などを、かしめるのに使います。
-
「28-22」と書かれたかしめ用の穴と、その隣の穴で、細線専用のカプラー用端子などをかしめることができます。
-
「24-16」は、ほぼ圧着端子用の穴です。
-
なるほど〜。
-
それと先端のカッター部で、細線の被覆むきができるようになっています。
-
0.1スケア（AWG26）、0.2スケア（AWG24）、0.3スケア（AWG22）にそれぞれ対応したカッターが付いています。
-
被覆をむくカッターも、端子かしめも、完全に細線だけに特化しているんですね〜。
-
ですから普通の電工ペンチと違って、必ずしも必須ではありません。
-
けれど……細線には、普通の電工ペンチじゃダメなんでしょう？
-
そうなんですが、例えば「接続コネクター」などを使えば、0.2スケアの細線が扱えますし、それならプライヤーで付けられます。

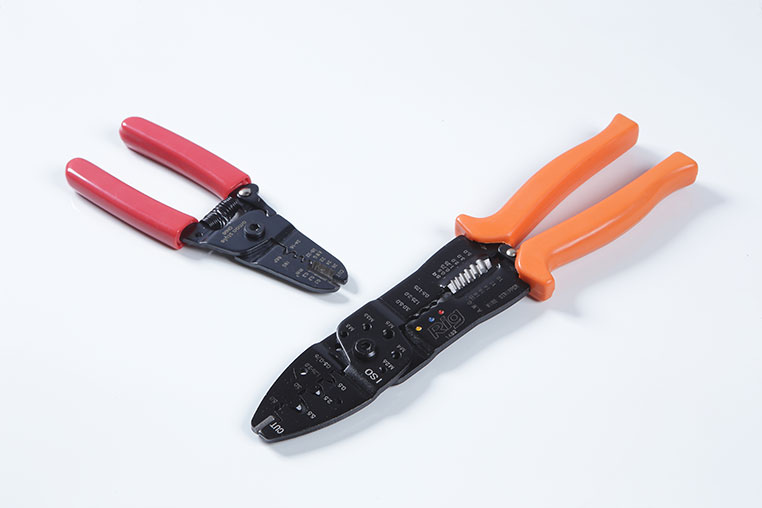

普通の電工ペンチ（エーモン製）
こんなのもある！
エーモンのエーモン細線用電工ペンチ（1431）
通常の電工ペンチは、0.5スケア以上の場面で使用

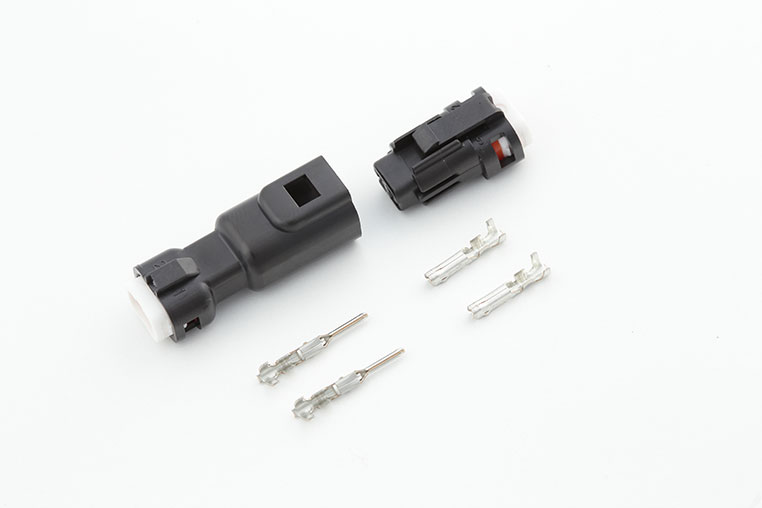

カプラーに使われている、細線用端子に使う

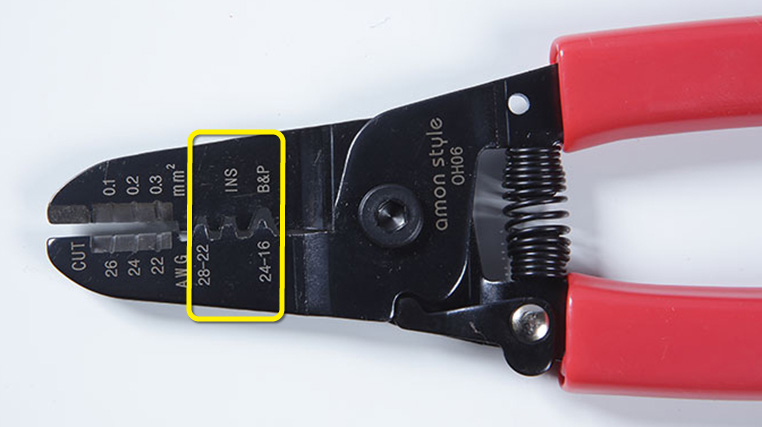

細線用端子かしめの穴

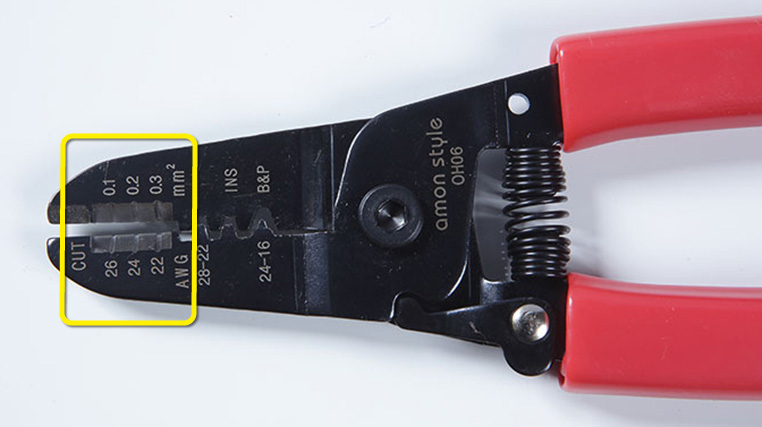

細線の被覆むき用カッター
細線をプライヤーでつなぐことは可能
-
接続コネクターを使えば、そもそも電工ペンチを使わずに細線同士をつなげる。
-
そのほうが、カンタンですしね。
-
しかも接続コネクターは、0.5スケア線でも使えるんですよね。
-
ハイ。両者が混在していてもつなげるから、便利なんですよ。
-
ハッ！……では、もう大きい方の普通の電工ペンチもいらないのでは？ 全部「接続コネクター」を使うことにして。
-
いや、電装系をやるなら、普通の電工ペンチは必須ですよ。
-
ムムム。……電工ペンチが売れなくなると困るから、そう言っているのでは？
-
ギボシ端子は、まだまだ多くのパーツで使われています（※ヒューズ電源など）。それにクワ型端子のかしめには、普通の電工ペンチが必須ですので。
-
では結論としては……普通には大きい電工ペンチを買えば十分。カプラー用端子などを扱う人が、追加で細線用電工ペンチを買えばいい？
-
そういうことになりますね。
-
ギボシ端子を付ける目的で、間違って「細線用電工ペンチ」を買わないように注意しましょう。
