ミラーリング最新事情

---

iPhoneでの有線ミラーリングに必要なもの╱RCA入力のあるナビの場合

iPhoneのミラーリングに必要なものを揃えよう。ここではRCA入力のあるナビで、有線ミラーリングをするパターンを解説。デジタル信号からアナログ信号への変換器が必要だが、配線作業は難しくない。

•

  「iPhoneでの有線ミラーリングに必要なもの╱HDMI入力のあるナビの場合」の続き。

  ●レポーター：イルミちゃん

•

  次は、アナログのRCA入力を備えたナビで、iPhoneを使って有線ミラーリングする方法です。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  RCAは、昔ながらのアナログ信号の外部入力ですね。

•

  そうですね。しかしナビの外部入力がHDMIかRCAかは、車の世代というより、ナビのグレードによって……だったりします。最近の車でも、普通に登場する方式ですよ。

•

  …ふむ。
  なるほど。

•

  スマホの出力側はHDMIのデジタル信号ですから、RCA入力しか持たないナビでミラーリングする場合は、デジタルからアナログに変換する変換器が必要になります。

HDMI→RCAに変換する機器



Amazonでも販売されているビートソニック・IF36

•

  ビートソニックのIF36は、ようするに変換器なんですね。

•

  そういうことですね。外部入力がアナログなので、それに合わせて映像と音声をアナログ信号に変えます。

•

  このIF36を使えば、赤・白・黄のRCAで出力できる。


•

  あとは、赤・白・黄のRCAケーブルでナビの外部入力とつなげばいいのね。

•

  そうとは限りません。

•

  む？

•

  アナログRCAの外部入力の場合は、さらに細かい違いがあるんですよ。

•

  ……と言うと？

•

  まず、車内のどこかに赤・白・黄の外部入力端子が備わっているケース。この場合には、普通にRCAケーブルでIF36をつなぐことができます。


•

  ナビ裏ではなくて、車内に端子が用意されているケースもあるんですね。

•

  メーカーオプションのナビが組み込まれている車だと、どこかに見えるカタチで、赤・白・黄の外部入力が用意されていることもあります。

•

  なるほど。
  ……配線を隠すのには苦労しそうだけど。

•

  いっぽう、赤・白・黄の端子ではなく、3.5Φのイヤホンジャックと同じ形状（3.5Φミニプラグ）をした外部入力もあります。


•

  これはナビの背面の例ですが……どれが外部入力？

•

  これです。
  （↓）


•

  イヤホン端子なのに外部入力？？？

•

  イヤホン端子とは別モノなのです。イヤホンジャックは3極（右音声・左音声・アース）ですが、外部入力の場合は映像信号が加わって4極になるので、これは4極ミニプラグなんです。



1本に見えて実は4極になっている、3.5Φ4極ミニプラグと、4極ピンケーブル。

•

  このタイプでも、アナログの外部入力という点では同じ？

•

  そうですね。
  流れる信号はアナログです。

•

  でも、IF36からは赤・白・黄の3本で出力するのに、どうやって1つのミニプラグにつなぐの？

•

  このタイプのアナログ外部入力が出てきたら、こういう変換ケーブルが必要になります。



ビートソニックのIF31

•

  IF36で出力したあと、IF31で変換して、外部入力につなぐんですね。

•

  ただしIF31は、トヨタ純正ナビとカロッツェリアナビにのみ適合になっています。これは4極ピンケーブルの映像ラインの位置の問題です。



✔ 4極ピンケーブルの場合、「映像ラインの位置」は規格で決まっているわけではなく、メーカーによって異なっていたりする。
なおトヨタとカロッツェリアは共通。ビートソニックのIF31は、その配置に合わせて作られている。

---

配列の詳細は、ビートソニックのIF31詳細ページを参照。

※（それ以外のナビでも、配列が同じなら使用できる可能性が高いが、メーカーとしては非対応の扱い）

•

  一昔前のトヨタ・レクサス系だと、この3.5Φ4極ミニプラグの外部入力が出てきますね。

•

  アナログの外部入力といっても、いろいろあるからややこしい。

•

  もうひとつは、初期状態では外部入力端子が設けられていないパターン。

•

  外部入力がないのとは違う？

•

  「無い」のではなくて、映像入力アダプターを付けることで、入力できるようになるパターンのナビですね。



ビートソニックの映像入力アダプター

•

  「映像入力アダプター」を介すると、赤・白・黄のRCAケーブルに変換される。

•

  ハイ。
  ディーラーオプションナビに多いパターンです。

•

  この場合は、映像入力アダプター経由で、IF36をつなげばいいんだ。つまりこうなる（↓）

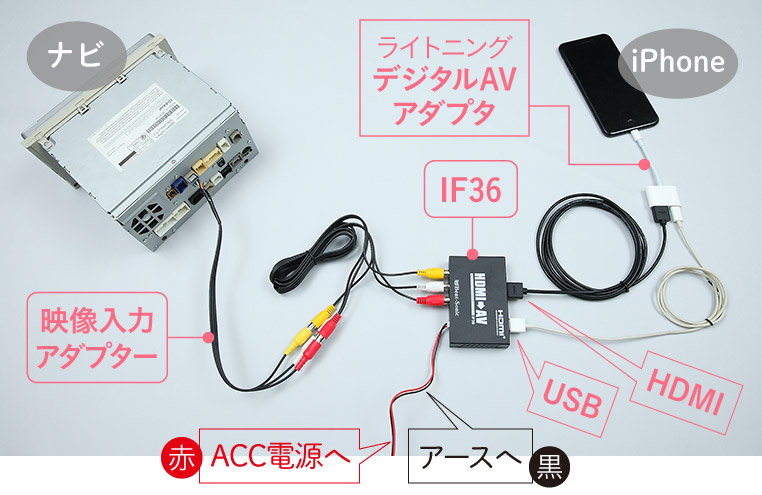

iPhoneの有線ミラーリング。ナビ裏の外部入力ポートに映像入力アダプター経由でつなぐパターン。Apple Lightning - Digital AVアダプタはAmazonなどでも販売されている。

•

  iPhoneの有線ミラーリングでは、例によって「デジタルAVアダプター」は必須です。そこからHDMIとUSBのケーブルで、IF36とつなぎます。

•

  IF36が登場しているので、IF36に対してACC電源とアースを車両側から取る必要もありますね。

•

  ナビを外している状態ですから、ナビ裏ですぐACC電源を取れますね。

✔「ACC電源をナビ/オーディオ裏から取る方法」参照。

•

  このパターンはナビを外す手間はかかるけれど、必要なものが揃っていれば、ミラーリングの配線作業は難しくありませんね。

•

  ちなみに、外部入力のポートはナビ裏とは限らないんですけどね。中継ケーブルの途中にある車種も存在しますので……。

•

  ……ナビ外してから、んなこと言われてもッ!!

•

  では、外部入力がどこにあるのか、ナビを外す前に調べる方法を解説しておきましょう。
