ポジションLED自作レシピ
5050チップLEDを5個!
横にも光を飛ばすポジションバルブを自作する（前編）
カーボン抵抗を準備

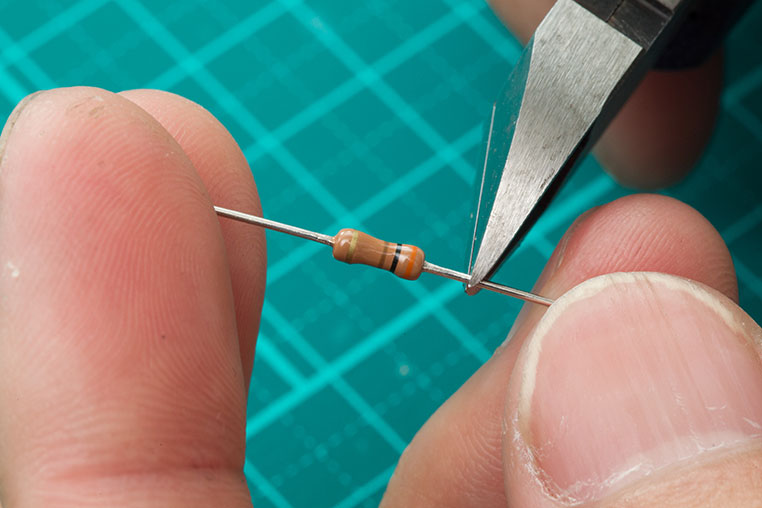

これは天板に載せるLED用の抵抗です。ここだけはチップ抵抗ではなく普通のカーボン抵抗を使うんです。まずは足の片側を短くカット。これはどっち側でもOKです。
天板の裏面をみると「R」と書かれた穴がありますが、ここが抵抗を差し込むところです。必ず基板の裏面側から付けます。
抵抗のハンダ付け

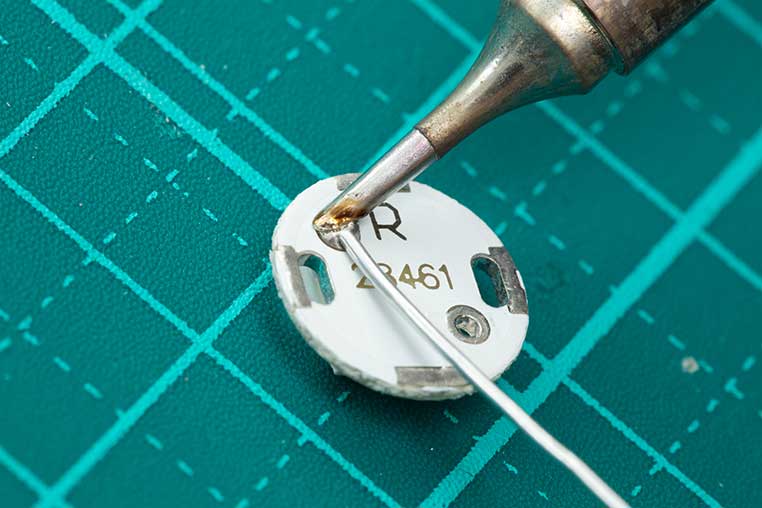

抵抗の足を差し込む前に、基板側の穴にハンダを盛っておきます。チップ抵抗を付けるときと同じですね。

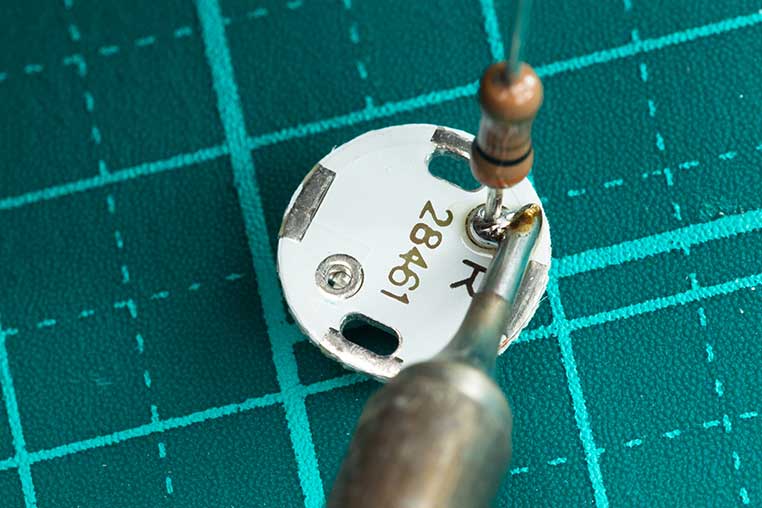

ハンダに抵抗の足をあてて、ハンダを溶かしてくっつけます。天板の裏面に対して棒を立てるような感じですね。
側面板を2枚だけ差し込む

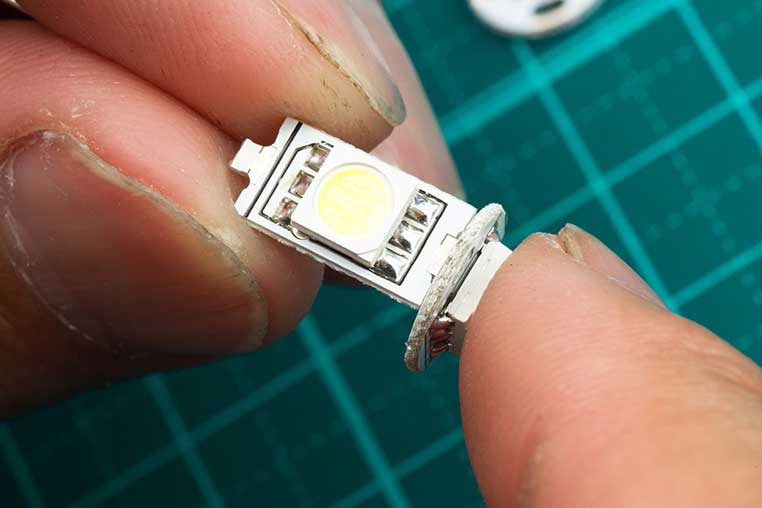

先にLEDをハンダ付けした側面が4枚ありますが、このうちまず1枚を天板裏側から差し込みます（ツメを差し込む）。「LEDのプラス側＝天板側」になるように付けます。
基板のマーキングのきりかきはマイナスを示すので、底面側を向けるわけですね！
そして反対側にももう1枚側面を差し込みます。間に位置する2枚は後回し。とりあえず写真のように2枚の側面を立てるんです。
