ポジションLED自作レシピ
5050チップLEDを5個!
横にも光を飛ばすポジションバルブを自作する（前編）
残りの電極のハンダ付け
5050には合計6箇所の電極がありますから、残り5箇所を全てハンダ付けします。隣の電極のハンダとくっつかないように注意しましょう。

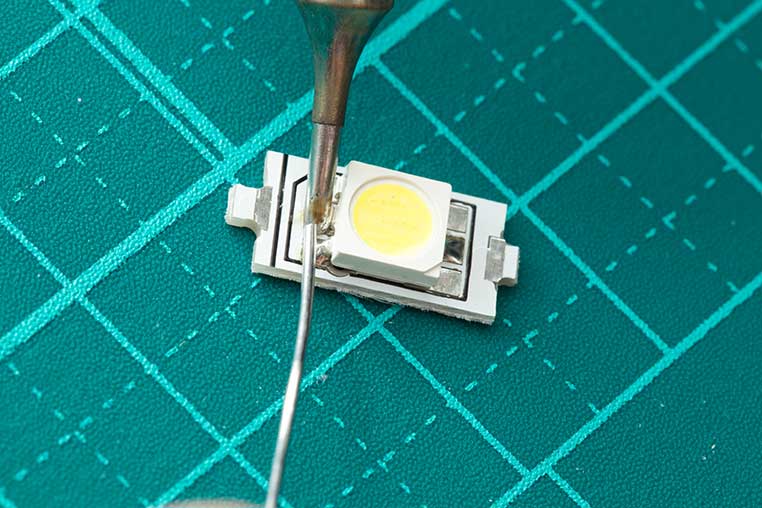

片側につき3回ハンダ付けって……スペースが狭いから、ちょっと難しいです。
片側3か所、全部で6か所ハンダ付けしたところ。
チップ抵抗を付ける

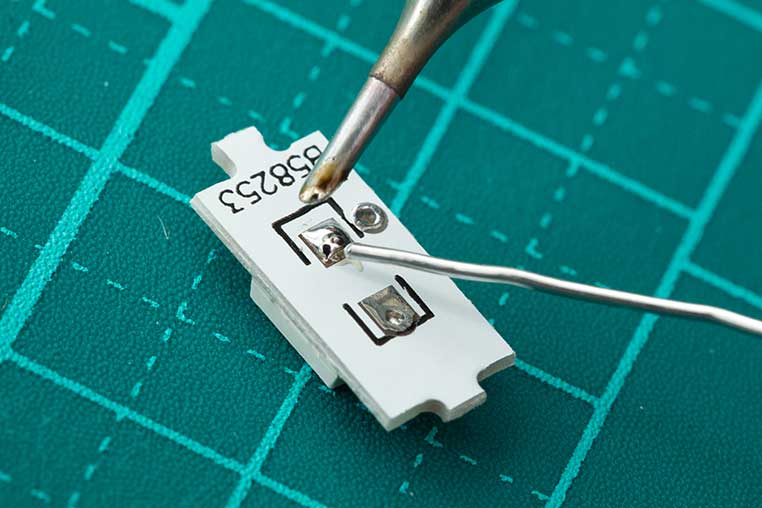

側面板の裏にはチップ抵抗を付ける場所があります。これもまず基板側の電極の片側にハンダを盛ります。どっち側でもよいです。

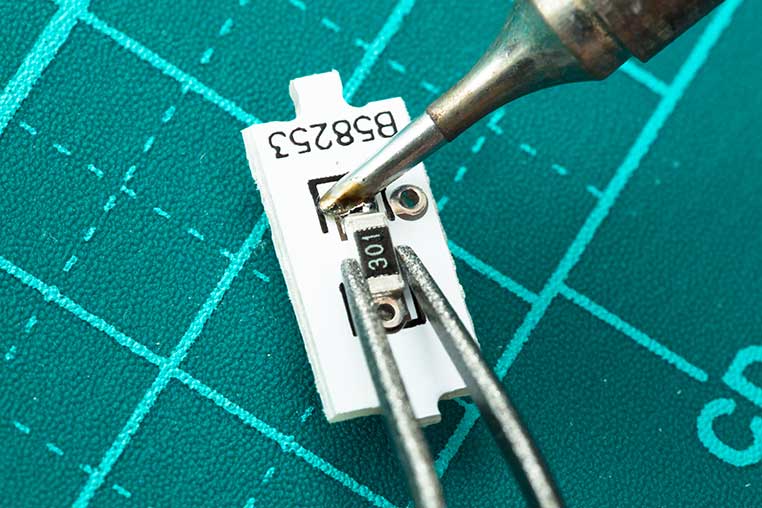

チップ抵抗をマーキング位置にのせて、盛っておいたハンダを溶かして付けます。抵抗に向きは関係ありません。

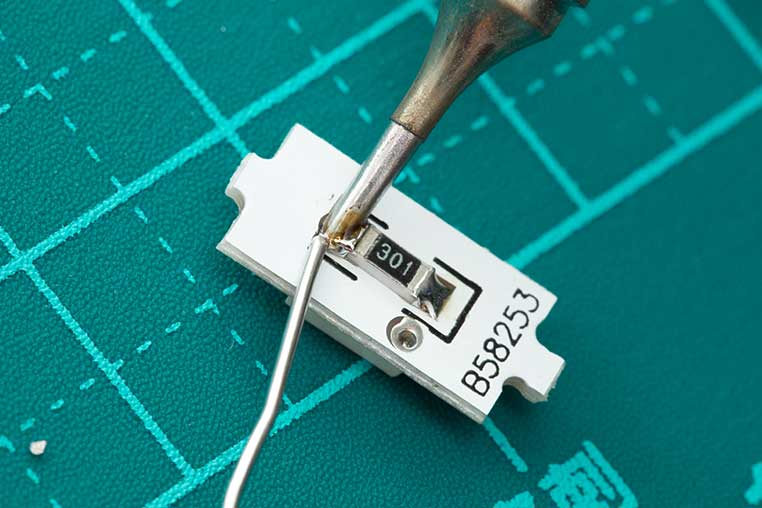

残る反対側の電極もハンダ付けします。これでチップ抵抗が付きました。同じ作業を繰り返して、ほかの側面板にも抵抗を付けます。
