LED打ち替えレシピ


LED打ち替え方法/エアコンパネル編
四つ足の3528はこうやって打ち替える
(準備編)

LED打ち替えが得意な光ドレスアップ専門プロショップ「イルミスタ」の野本店長に、LED打ち替えの方法について教わった。トヨタ車に多い四つ足3528をどう換装したらいいのか、の参考にもなる。

ここではプリウスのエアコンパネルを例に説明していきますが、方法は車種が変わっても同じです。

アドバイザー:イルミスタ・野本研究員

打ち替え前はLED照明がグリーン

ユニットの分解

まずは基板を取り出す

というわけで、まずはエアコンユニットをバラす

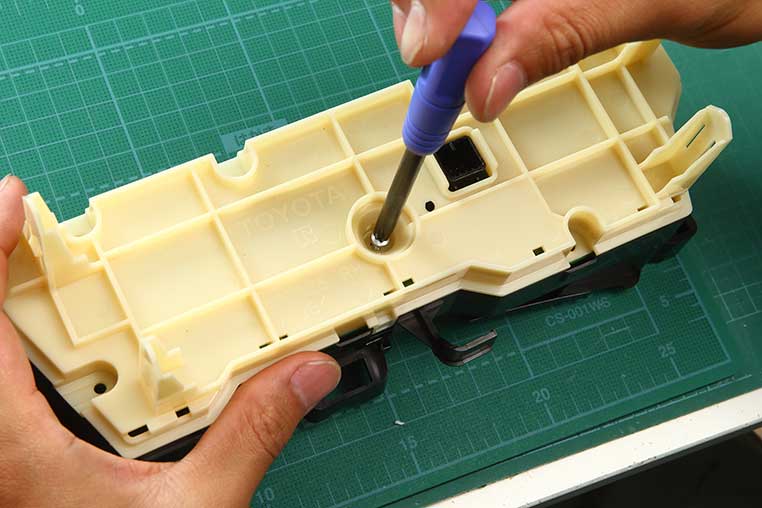

裏ブタが取れたら基板を固定しているネジも外す

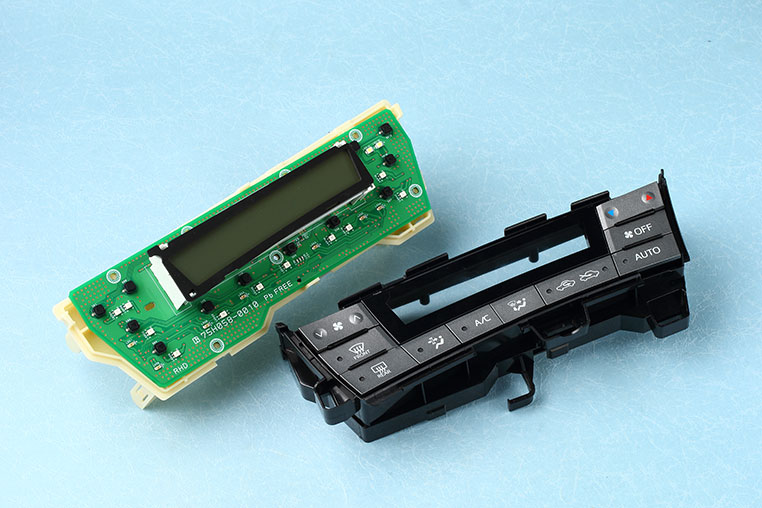

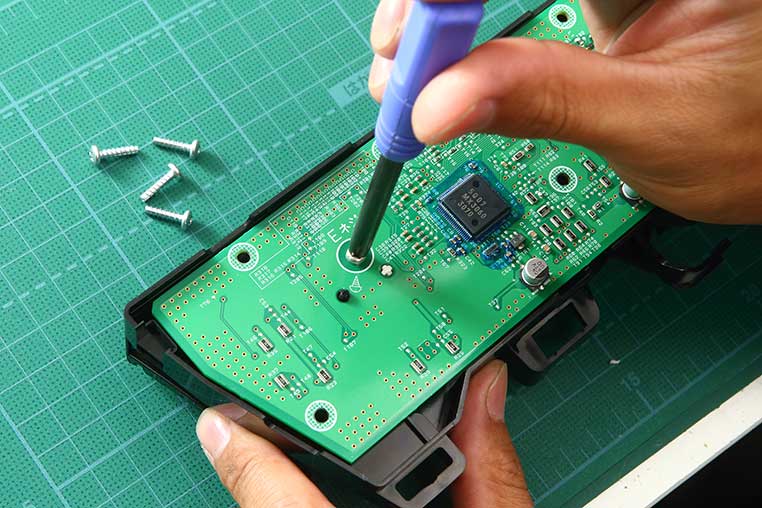

数本のネジを外し、基板が取り出せたところ

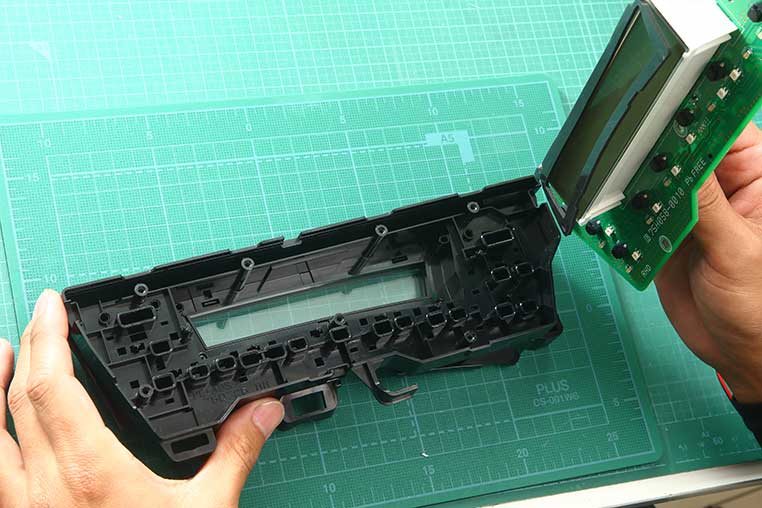

各ボタン裏にチップLEDがいるのを発見

液晶パネル裏にもLEDがいる

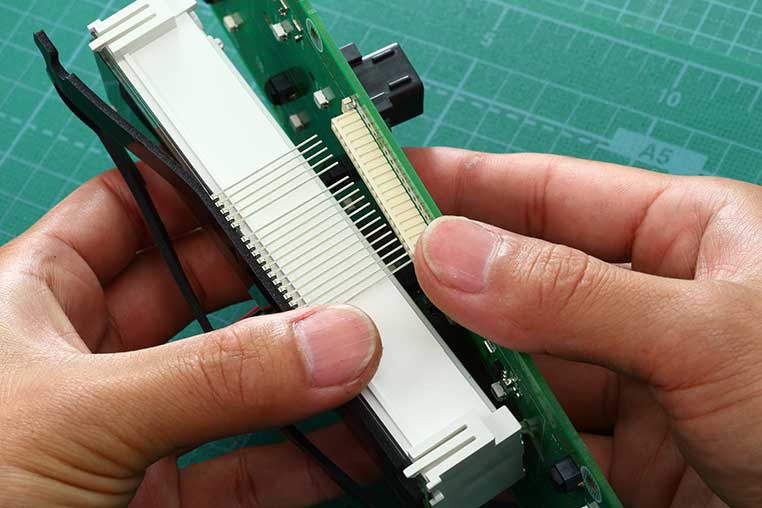

裏ネジは外してあるので、あとは引っ張る

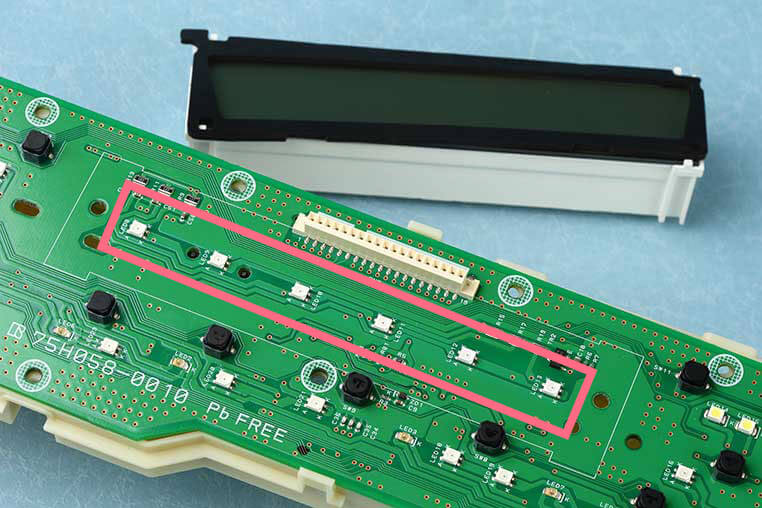

液晶パネル裏には6個のチップLEDを発見!!

次のページでは、打ち替えに使うチップLEDの選び方を解説します。
