ポジションLED自作レシピ


5050チップLEDを5個!
横にも光を飛ばすポジションバルブを自作する(前編)

チップLEDの中でも1個あたりに3チップを搭載していて明るいのが5050です。これを使ってポジションバルブを作るためのタワー型基板もあります。

アドバイザー:エルパラ・平川研究員

5050チップLED。1個あたりに3チップを搭載しており明るい。

  • illumi-i-05

    普通の基板は平べったいですけど、これなんか立体的ですね。カッコいい。

    ●レポーター:イルミちゃん

  • hirakawa-i-06

    板状の基板を組み合わせてタワー型に組み上げるんです。側面にも5050を搭載するので、横方向にもしっかり光が飛びます。

  • illumi-i-04

    前方向じゃなくて横方向にも光を飛ばす意味ってあるんですか?

  • hirakawa-i-07

    ヘッドライト内のリフレクターに光を当てられるので、リフレクター全体が明るい感じになるんですよ。点光源ではなくて。

  • illumi-i-01

    なるほど。
    それでタワー型なのね。

  • hirakawa-i-03

    ただし5050は3チップゆえに1個あたりに3セットのプラス・マイナスがあります。だからハンダ付けの難易度は上がりますよ。

  • illumi-i-08

    ……それって、ハンダ付けがヘタな私にとっては超デメリットでは?(笑)

というわけで次は自作に必要な部品一式を紹介します。キットとしても販売されていますよ。

T10 5050 3チップ 5LED
ポジションバルブキット

必要な部品一式をセットにした自作キットも、LED通販「エルパラ」で販売中。

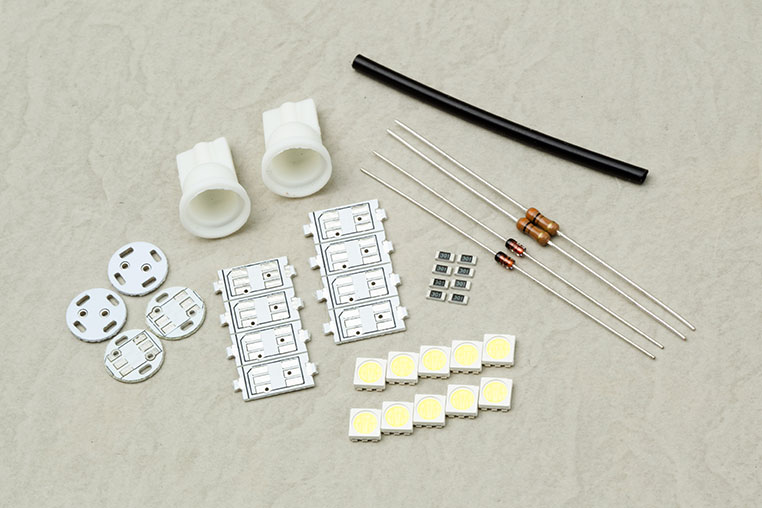

●部品リスト

  • 5050 3チップ 白色LED
    LP-5060H252W-3
    :×10
  • T10 5050 5LEDタワー基板:×2
  • 1/4Wチップ抵抗 300Ω:×8
  • 1/4Wカーボン抵抗 300Ω:×2
  • スイッチングダイオード1N4148:×2
  • T-10ウェッジベース A型:×2
  • 熱収縮チューブ:×1
