車で調光器を使う

---

調光器を分解して、調光ボリュームだけを車内に埋め込む技

• 1
• 2

車に調光器を付ける前にぜひ一読をオススメしたい、ひとヒネリある取り付け方法。使用するのはボリューム付きの調光器。もとは箱型で、そのままだと取ってつけた感が出てしまうが、これを分解して「調光ボリュームだけ埋め込む」技の前篇。

•

  「車のLED照明にも使える小型ボリューム調光器」の続き。

  ●レポーター：イルミちゃん

•

  前回、ボリューム調光器を推しましたが、車に取り付ける場合は取り付け場所に悩むこともしばしばです。

  ●イルミスタ・アウトドア：長さん

•

  ボリューム付きの調光器は箱型になっているから、どうしても取って付けた感が出てしまいますねぇ。

•

  それでも小型ボリューム調光器なら、従来よりは圧倒的に小型になっているからまだいいのですが……

使用アイテム



小型ボリューム調光器 12-24V 8A

•

  もっと車の内装に馴染んだ取り付け方法も、なくはないんです。

•

  ……ほう？ 付け方でどうにかなる問題なのでしょうか？

•

  そのまま付けたらどうしても箱型のユニットが出っ張りますが……

•

  ふむ。

•

  バラせば話は別です。

•

  バラすって調光器を……？？？

•

  そうです。調光器を分解して、ボリューム（ツマミ）だけをどこかに埋め込むのです。

•

  そんなやり方アリなのか。

•

  もちろん製品の分解を推奨するわけではありませんが……分解や加工が好きな人にとっては、こんなやり方もあるよ、という話です。

•

  あー。DIYユーザーには、分解好きも多いですからね。

•

  ちなみに前回紹介した小型ボリューム調光器は、けっこう簡単に分解できるんですよ。

•

  ほほう。
  どうやるのでしょうか？

•

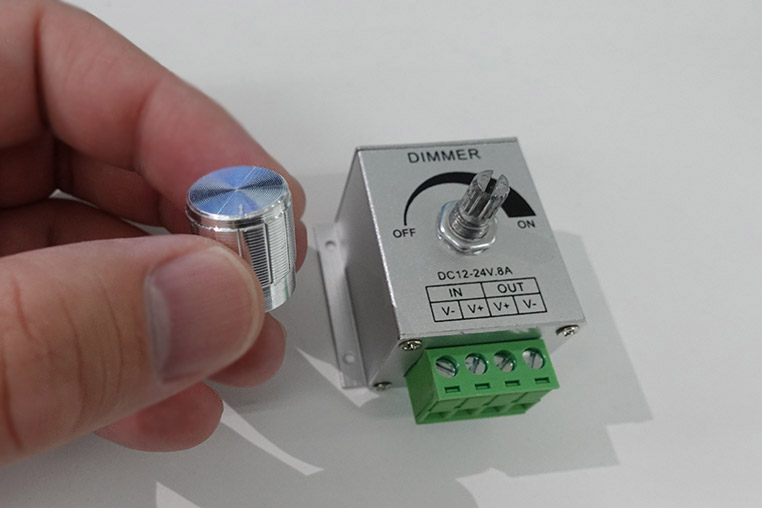

  まずはボリュームノブを外します。セレーション嵌合（かんごう）なので、引っ張れば外れます。



ここではサンプル品を使っているのでシルバーボディだが、製品版はブラックのみ。

•

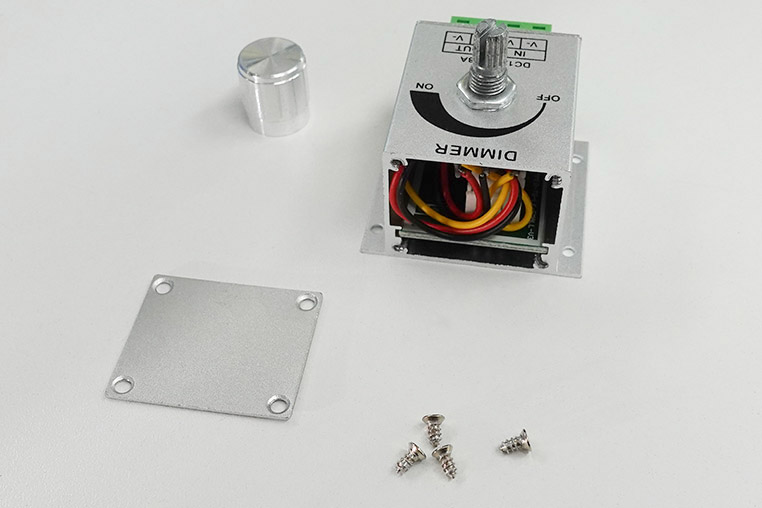

  そして小さいドライバーを使って、本体上部のネジ4本を外し、天板を取ります。


•

  次は配線を接続する緑の部分を外します。これはマイナスドライバーを使って、少しずつ隙間を広げるようにこじります。


•

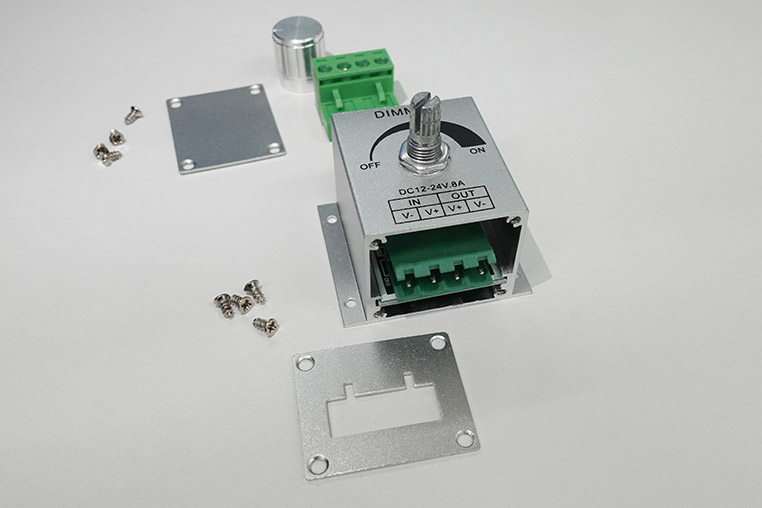

  配線接続部が外れたら、本体側の底面にある4本のネジも取り、底板も外します。


•

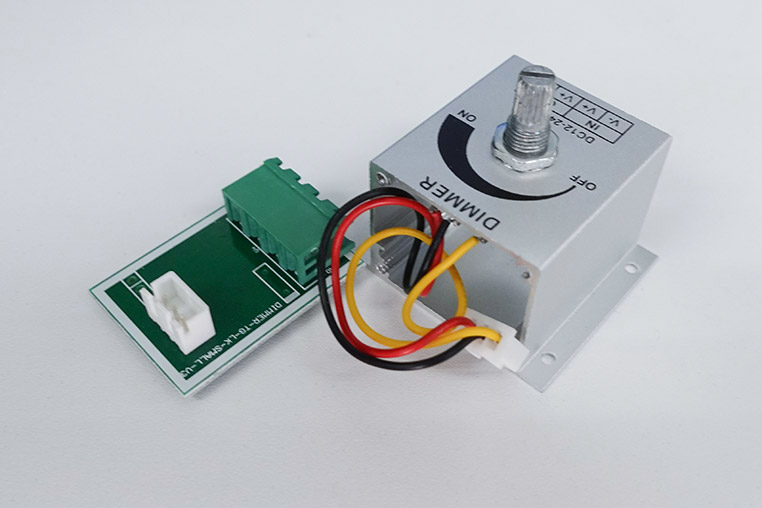

  ここまでバラすと、調光器の本体の中に入っている基板が引き出せる状況になります。


•

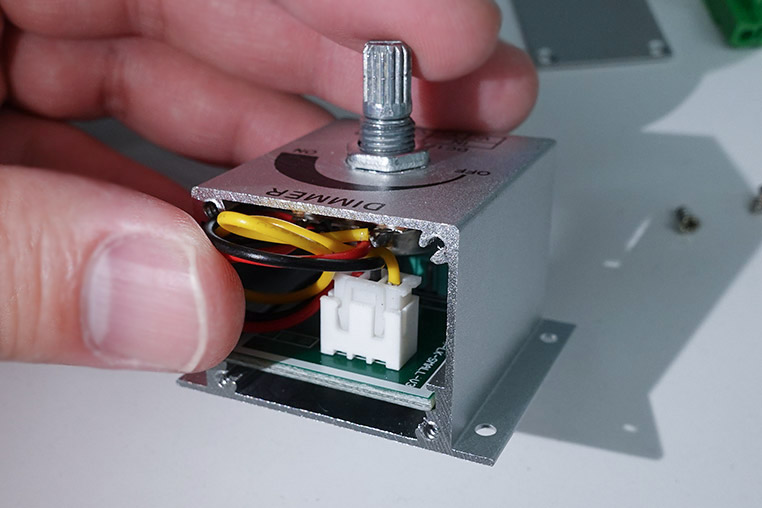

  基板につながっている白いカプラーを、軽く引っ張って抜きます。


•

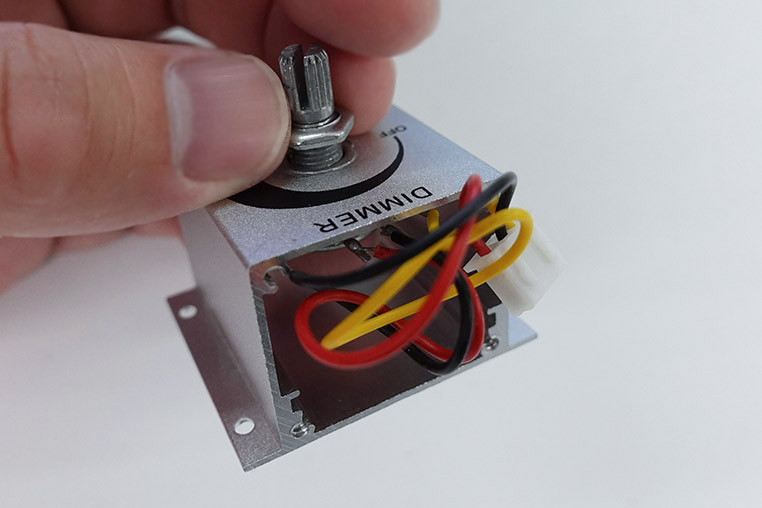

  ボリュームノブが付いていた回転部分は口径10ミリのナットが付いているので、スパナなどでゆるめて外します。


•

  あわわ……。本当にバラバラになってしまいましたが、元に戻せるだろうか。

•

  元には戻しませんので、その心配はいりません。

•

  あ、そう…。

•

  ここから、ボリュームノブの埋め込み加工に使う部品は、この5点だけです。

•

  ほー。
  あとは不要なんだ。


•

  この5点だけを組み直すと、こういう状態になります。


•

  なお配線を延長したい人は、この時点でボリューム基板のハンダを外して、配線を足しておきましょう。

•

  これをどうやって車の内装に埋め込むのでしょうか。
