ポジションLED自作レシピ
〈CREE XP-E〉でDIY！
パワーLEDポジションの自作方法（後編）
ヒートシンクと基板の合体

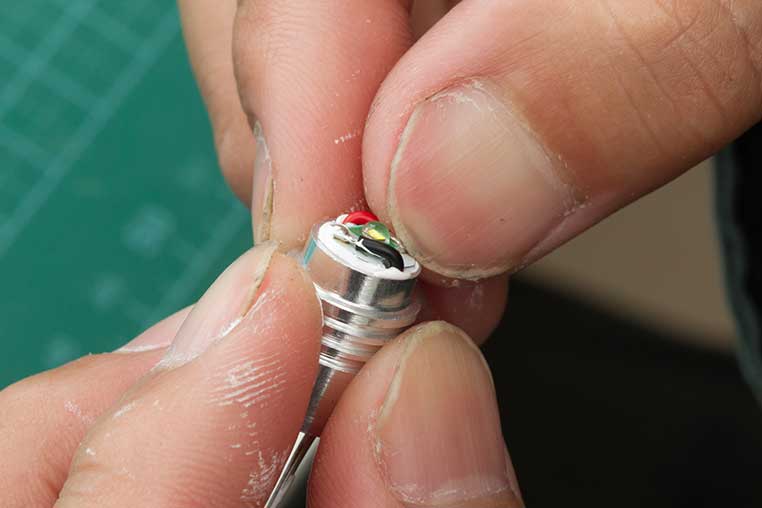

写真のような向きで合わせながら、ヒートシンク内にドライバー基板を収めていきます。
ヒートシンク内の受けにLED基板が当たるところまで、しっかりと差し込みましょう。
放熱用シリコンで両者が密着して、熱伝導率が高まるのね〜。
ウェッジベースを合体させる

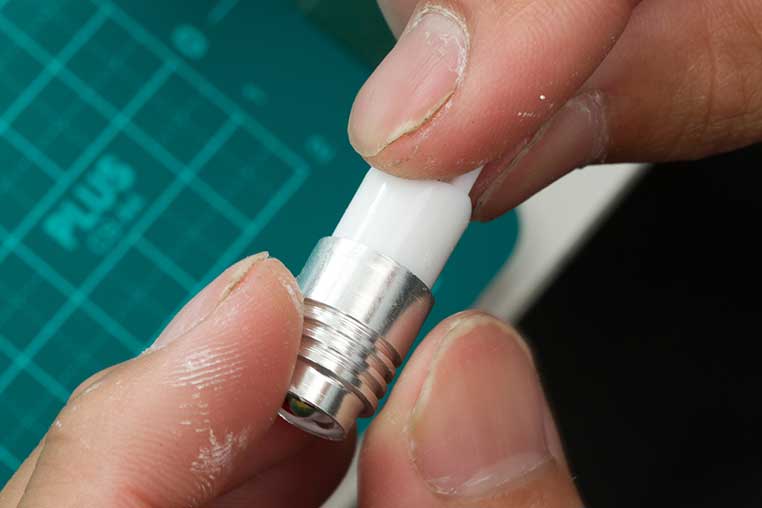

最後に下からウェッジベースを差し込みます。

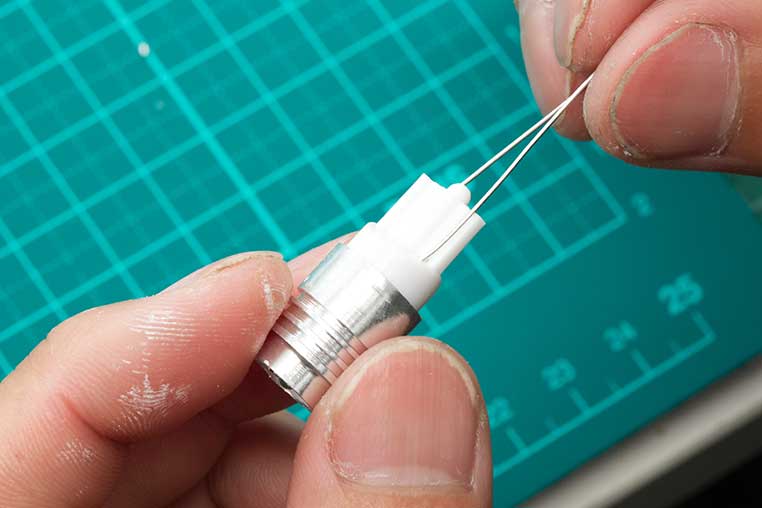

スズメッキ線はまだ長いままなので写真のような状態になります。

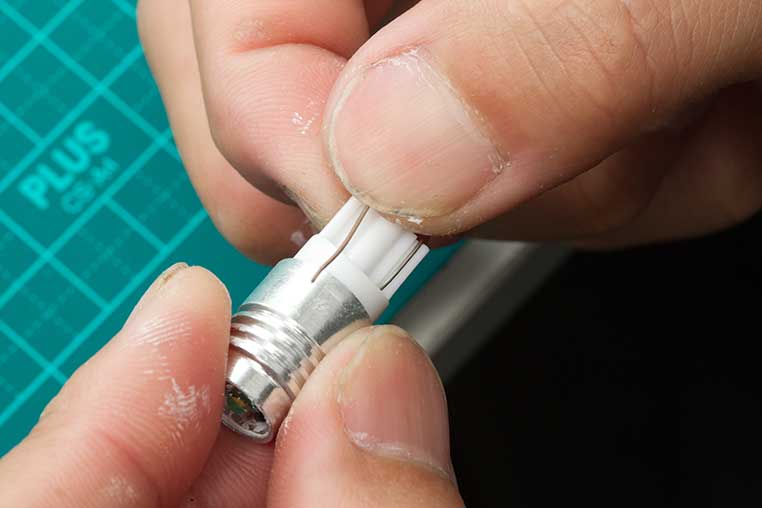

ウェッジベースの溝に合わせるようにして、スズメッキ線を倒します。

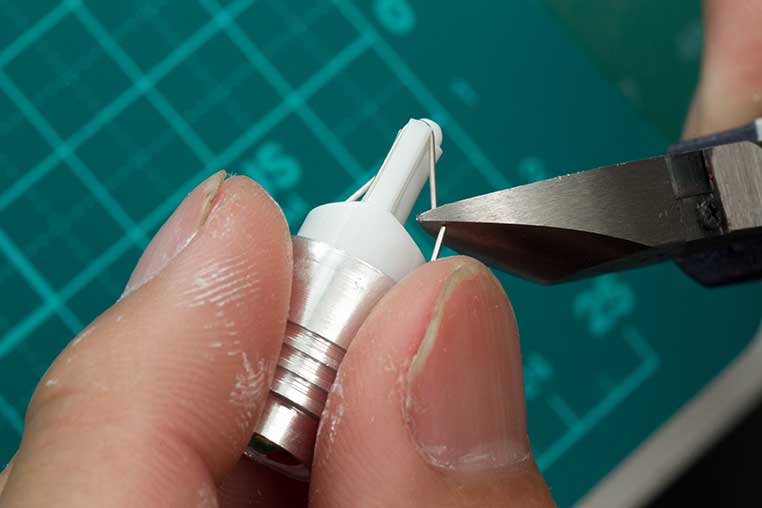

折り返してから余ったスズメッキ線をカットし、溝にハメコミます。
