チップLEDでルームランプ等を自作するときの基板は何を使えばよい？

• 1
• 2
• 3

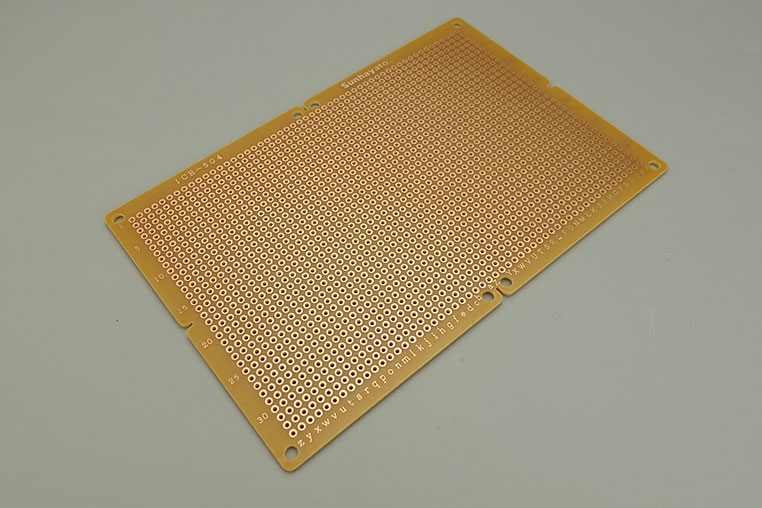

これは一般的な砲弾型やフラックスでのLED自作に使うユニバーサル基板。

•

  専用基板が王道なのは分かりましたが、方法は他にもあるんですね。

•

  専用基板の欠点はサイズが決まってしまうこと。例えば3528などは基板も豊富に用意してありますが、サイズの充実度はLEDによってマチマチなのです。

•

  自分のルームランプのサイズには合わない、というケースが出てくるわけですね？

•

  そういうことです。あるいは灯体のスペースピッタリに作りたいという人もいると思います。

•

  何か方法があるんですか？

•

  そういう場合はやはり、自由自在にカットできるユニバーサル基板を使います。

•

  ……例の「裏技」の件ですね。

•

  ランドが付いている「裏面」にチップをハンダ付けする、というやり方で作っている人もいるんですよ。

•

  普通は基板の表からLEDを差し込んで、裏側の足同士をハンダ付けしていきますが……。

•

  この場合はLEDも回路も全部裏面にのせるわけです。専用基板と違ってLED同士をつなぐ必要もありますから、それらの接続もすべて裏面で行います。

•

  なるほど、裏技ですね……。

•

  そうです。
  ただし基板のピッチ（ランドの間隔）とチップLEDのサイズが合っていないと、無理な方法ですけどね。

•

  けっこうシビアな感じ。基板のランドにもうちょい幅があればいいのになぁ…。

•

  そこです！
  実はランドのピッチを変換する「スペーサー」のようなアイテムを使う方法もあるんですよ〜。
